Vomat Feinstfiltersysteme: Systemkomplettlösungen für den Einzelfall

>>Der Filtrationsspezialist Vomat bietet massgeschneiderte Filteranlagen. Die FA Feinstfiltrationsanlagen des Herstellers tragen dazu bei, dass KSS deutlich länger im Kühlkreislauf bleiben. Zusatzoptionen gewähren eine optimale Anpassung an Kundenbedürfnisse.

Anbieter zum Thema

Kubo Tech AG

CAMSOL GmbH

Vomat GmbH

Als Spezialist für die Feinstfiltration von Kühlschmierstoffen hat sich Vomat aus Treuen in der metallverarbeitenden Industrie ein Renommee geschaffen. In jeder Grössenkonfiguration – von der Kleinanlage FA 120 bis hin zu grossindustriellen Zentralfilteranlagen – tragen Vomat Filteranlagen aufgrund ihres besonderen Maschinenkonzepts dazu bei, dass KSS deutlich länger als bisher in der Reinheitsklasse 7/8 im Kühlkreislauf bleiben. Durch eine Reihe von Zusatzkomponenten und -optionen, wie etwa Kühlungsmodule, Maschinenversorgungspumpen, Zusatztanks sowie Fernwartungslösungen, lassen sich die Anlagen flexibel an die kundenspezifischen Vorgaben anpassen und optimieren.

Optimale Lösung zur Filtration von Feinstpartikeln

„Als Filter einer neuen Generation“ beschreibt Vomat das Prinzip der FA-Feinstfiltrationsanlagen. Dazu ergänzt Jens Strebelow, Produktionsleiter bei Vomat: «Mit verschiedensten Technologien wurde in der Vergangenheit versucht, über einen längeren Zyklus und mit niedrigerem Energieaufwand als bisher Kühlschmierstoffe in den Reinheitsklassen NAS 7/8 bzw. 3-5 µm zu filtern. Mit unterschiedlichen, jedoch nie ganz zufriedenstellenden Erfolgen. Um endlich eine kostengünstige und optimale Lösung zu schaffen, entwickelte Vomat in Kooperation mit erfahrenen Unternehmen von Maschinen- und Werkzeugherstellern sowie der metallbearbeitenden Schleifbranche das Vomat-Filtersystem. Es erreicht die in allen Bereichen hoch gesteckten Ziele.»

Vomat-Filtrationsanlagen sind kompakter, übersichtlicher und wartungsfreundlicher als herkömmliche Systeme am Markt. Durch ihre fortschrittliche Technologie sind sie ideal zur Filtration von Feinstpartikeln aus Öl, wie sie zum Beispiel beim Schleifen, Honen, Läppen, Erodieren und anderen Verfahren anfallen.

Durch die geregelte bedarfsgerechte Vollstromfilterung wird Sauber- und Schmutzöl konsequent getrennt. Neu entwickelte Hochleistungsfilter sind gegenüber herkömmlichen Anschwemmfiltern lange haltbar und werden vollautomatisch je nach Grad der Verschmutzung durch Rückspülung gesäubert. Jens Strebelow erklärt: «Vomat-Anlagen gibt es als Lösungen für Einzelanwendungen, als modulare Systeme bis hin zu Zentralanlagen und individuellen kundenspezifischen Sonderanlagen mit zentralen und dezentralen Funktionen.»

Systemkomplettlösung: Flexibel durch Zusatzoptionen

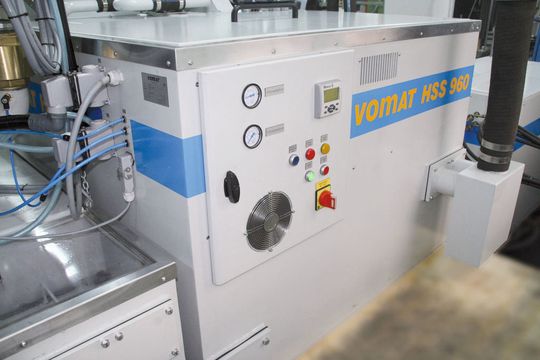

Vielfältige Optionen wie zum Beispiel interne-, externe- oder Antriebskühlung, Wertstoffentsorgung, Zusatztanks etc., ermöglichen eine optimale Systemkomplettlösung der Filtrationsprozesse für den individuellen Einsatzfall. Bei unterschiedlicher Werkstoffbearbeitung auf einer Maschine im gleichen Kühlschmierstoffkreislauf, wie beispielsweise HM und HSS, sind Vorfiltrationen unumgänglich, um eine kontinuierliche Feinstfiltration zu erzielen. Speziell für die Mischbearbeitung von HM und HSS entwickelte Vomat eine spezielle Vorfiltration, die auf dem Funktionsprinzip der Feinstfiltration basiert. Dazu erklärt Jens Strebelow: «Die Filterelemente sind so modifiziert, dass eine Vorfiltration von HSS bis zirka 30 µm erreicht wird. HSS wird somit weitestgehend gefiltert. In der nächsten Filtrationsstufe wird letztendlich die Filterfeinheit von 3 µm erzielt.»

Zusatztanks um vorzuhaltende Ölmenge zu erhöhen

Bei Maschinen, die ein sehr grosses Ölvolumen im Produktionsprozess benötigen, einen Puffertank mit Hebepumpe besitzen oder die Filteranlage über ein sehr langes verzweigtes Rohrnetz mit den Maschinen verbunden ist, kann es notwendig sein, die vorzuhaltende Ölmenge zu erhöhen. Dafür bietet Vomat verschiedenvolumige Zusatztanks, die an die Filteranlage angeflanscht oder separat gestellt werden können.

Pumpen zur Maschinenversorgung

Vom Anwender bereitgestellte Maschinenversorgungspumpen (MVP) können in die Anlage integriert werden. Darüber hinaus liefert Vomat MVP entsprechend der Maschinenleistung als weitere Option.

Kühlungskonzepte: als Einschubeinheit, Beistellgerät oder kaltwasserbetrieben

Die Kühleinheit der FA-Anlagen ist äusserst servicefreundlich. So etwa für die Typen der Maschinen bis FA 240. Dort ist sie optional als Einschubeinheit in die Filteranlage integriert. Das ermöglicht eine einfache Demontage und Montage vor Ort ohne Servicepersonal. Der Verflüssiger ist klappbar in die Filterhaube montiert, und die Regelgenauigkeit beträgt +/- 0,2 K. Die Kühlleistung liegt bei 9 bis 13 kW. Ist eine Kühlung der Achsantriebe, Spindeln und Motoren notwendig, lassen sich modulare Einheiten an die Filteranlage ankoppeln.

Darüber hinaus gibt es Beistellgeräte mit Verflüssiger zur externen Kühlung. Die Kühlleistung liegt hier bei 9 bis 60 kW. Eine weitere Option ist die kaltwasserbetriebene Kühlung als individuelle Lösung mit externem Wasserkreislauf.

Restschlamm und Wertstoffaufbereitung

Die Wertstoffaufbereitung beziehungsweise -entsorgung aus der Vorfiltration geschieht automatisch mittels Vakuumband direkt in einen geeigneten Transportbehälter der Recyclingfirmen. Neben der manuellen Sackentsorgung bietet Vomat den neu entwickelten Sedimentator mit vollautomatischer Wertstoffaufbereitung für die Feinstfiltration an. Die Restfeuchte liegt dort unter fünf Prozent. Die anwenderfreundliche Entsorgung erfolgt direkt in einen geeigneten Transportbehälter der Recyclingfirmen.

Jens Strebelow fasst zusammen: «Vomat Filteranlagen können mit nahezu allen Maschinenschnittstellen ausgerüstet werden, um problemlos in den jeweiligen Produktionsprozess integriert zu werden. Über unser Remote Control System sind wir in der Lage, weltweit Fernwartung durchzuführen. So können Störungen unmittelbar nach ihrem Auftreten ohne Zeitverzögerung analysiert und die Fehlerquelle ohne teures Servicepersonal via Datencheck gefunden werden. Erfahrungsgemäss lassen sich Störungen in vielen Fällen von eigenen Mitarbeitern beseitigen.» <<
