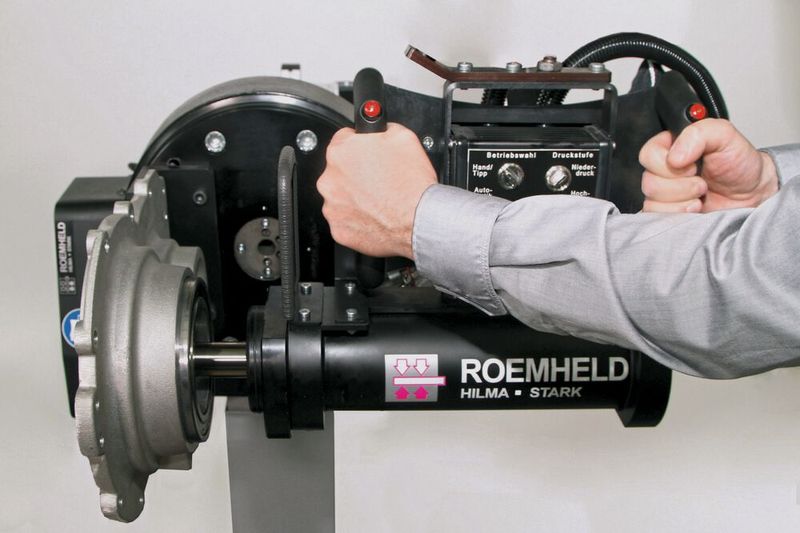

Für eine ortsflexible Montage von Wälzlagern, Bolzen und Gehäusedeckeln präsentiert Römheld eine handgeführte Einziehvorrichtung. Sie vereinfacht erheblich, horizontal und vertikal Bolzen, Wälzlager und Gehäuse zu montieren.

Für industrielle Montageprozesse bietet die jetzt vorgestellte Lagerpresse eine hohe Wiederholgenauigkeit und Haltbarkeit. Die Fügekraft kann in zwei Stufen individuell programmiert werden. Das montierbare Teilespektrum reicht von 30 mm Innen- bis 145 mm Aussendurchmesser. Die mobile Lagerpresse ist sowohl in horizontaler als auch in vertikaler Ausführung verfügbar und ermöglicht durch ein Aufhängen am Balancer ein ermüdungsfreies Arbeiten. Mit einem Hub von 200 mm ermöglicht sie ein jederzeit reproduzierbares präzises Fügen und Verbinden von Bauteilen mit einer Kraft von 10 bis 100 kN. Sie ist ergonomisch gestaltet und wiegt lediglich 20 kg. Dank einer intuitiven Handhabung wird die Montage von Kugellagern, Buchsen, Bolzen und Gehäuseteilen vereinfacht. Selbst grosse und schwere Werkstücke, die ansonsten aufwendig bewegt werden müssten, können so unkompliziert miteinander verbunden werden.

Einfache Montage in vier Schritten

Der Montageprozess erfolgt in vier Schritten. Zuerst wird das Lager auf den Lagerhalter gesetzt, dann wird die Zugstange durch die Lagerbohrung geführt und der Gegenhalter aufgesetzt. Der Gegenhalter wird über ein federbelastetes Druckstück auf der Zugstange gehalten. Abschliessend wird der Zylinder eingefahren und damit das Lager in die Bohrung eingezogen.

Bildergalerie

Manuell oder automatisiert

Werkstücke lassen sich wahlweise im Hand- oder Automatikbetrieb fügen. Im ersten Fall werden alle Vorgänge manuell ausgelöst. Beim automatischen Vorgang werden die Bauteile gefügt, bis die voreingestellte Kraft erreicht ist. Dann fährt die Zugstange automatisch zurück. Die Fügekraft kann in zwei Stufen individuell programmiert werden, beispielsweise für eine Vorzentrierung von Bauteilen und die Fertigmontage. Für die notwendige Sicherheit der Lagerpresse sorgen neben der Bedienung mit zwingend beiden Händen und einem Handschutz eine gut kontrollierbare Verfahrgeschwindigkeit. Sie entspricht den Vorgaben der Maschinenrichtlinie und ist CE-konform.

Universell einsetzbar

Die Vorrichtung ist mobil und durch individuelle Adapter bei vielen Anwendungen einsetzbar. Das macht sie besonders ressourcenschonend. Für ihre Langlebigkeit sorgen das robuste Design und die bewährte Hydrauliktechnik des Herstellers. Flexibel und universell kann die Einpressvorrichtung in nahezu sämtlichen industriellen Branchen eingesetzt werden. Dazu gehören beispielsweise die Hersteller und Zulieferer von Landmaschinen, Nutzfahrzeugen, Pumpen, Kompressoren, Holzbearbeitungsmaschinen sowie Unternehmen aus dem allgemeinen Maschinenbau, dem Kunststoffspritzguss und der Umformtechnik.

Kombinierbar zu Montagearbeitsplätzen

Vom Hersteller Römheld gibt es bereits seit einigen Jahren das modulare Baukastensystem moduhub. Mit dessen Komponenten lassen sich flexibel Montage- und Handhabungsprozesse gestalten. Die Einziehvorrichtung harmoniert mit den Komponenten dieses Systems. Sie kann beispielsweise mit Hubsäulen oder Wagenmodulen zu einem Montagearbeitsplatz kombiniert werden. Darüber hinaus steht für vielfältige Anwendungen ein breites Zubehörprogramm zur Verfügung.
