Zentrischspanner RZM von Röhm Zentrischspanner für 5-Achs-Bearbeitungzentren

Die Zahl der 5-Achs-Bearbeitungszentren am Markt wächst stetig. Bearbeitungszeiten können durch den Einsatz der effizienten 5-Achs-Zerspanungstechnologie signifikant gesenkt werden. Um die 5-Seiten-Bearbeitung zu ermöglichen, muss die zu bearbeitende Fläche eine gewisse Distanz zum Maschinentisch aufweisen, welche mindestens dem Radius des Bearbeitungswerkzeuges entsprechen muss.

Anbieter zum Thema

Newemag AG

Walter Meier (Fertigungslösungen) AG

Amsler & Co. AG

Röhm Spanntechnik AG

Röhm GmbH

Die besonderen Merkmale des RZM-Zentrischspanners sind hoch angesetzte Spannbacken, eine oben, nahe den Spannbacken liegende Spindel, die lange Backenführung und eine kompakte Bauweise, um so wenige Störkonturen wie nur möglich zu bilden.

Höhe deckt die meisten Störkreisabmessungen

Die charakteristische Höhe des Schraubstocks von 195 Millimetern deckt die meisten Störkreisabmessungen von Bearbeitungsspindeln ab. Das ideale Führungsverhältnis geht hervor aus dem patentrechtlich geschützten Führungssystem der Backen.

Kaum Störkonturen

Bei dieser Anordnung wird der erste Backen aussen und der zweite Backen innen am Grundkörper geführt. Durch diese teleskopähnliche Ausführung kann eine lange Backenführungslänge realisiert werden, ohne die 5-Achs-Bearbeitung wesentlich einzuschränken.

Der RZM weist im vollständig geöffneten Zustand kaum Störkonturen auf und durch die ineinander fahrenden Backen ist ein Schliessen des Schraubstocks bis auf Null möglich. Durch die «Doppelführung» kann der komplette Spannbereich ohne Backenumbau genutzt werden.

Sehr nahe am Werkstück liegende Spannspindel

Ein effektiver Kraftfluss wird durch die sehr nahe am Werkstück liegende Spannspindel erreicht. Mit dieser Gestaltung weist der RZM eine äusserst steife «Spannung» auf. Diese garantiert höchste Bearbeitungsqualität bei niedrigstem Eigengewicht.

Der RZM ist sehr offen konzipiert für einen optimierten Späneabfluss, welcher selbst bei Schwerzerspanung eine einfache Reinigung des Schraubstocks gewährleistet.

Formschlüssige Spannung

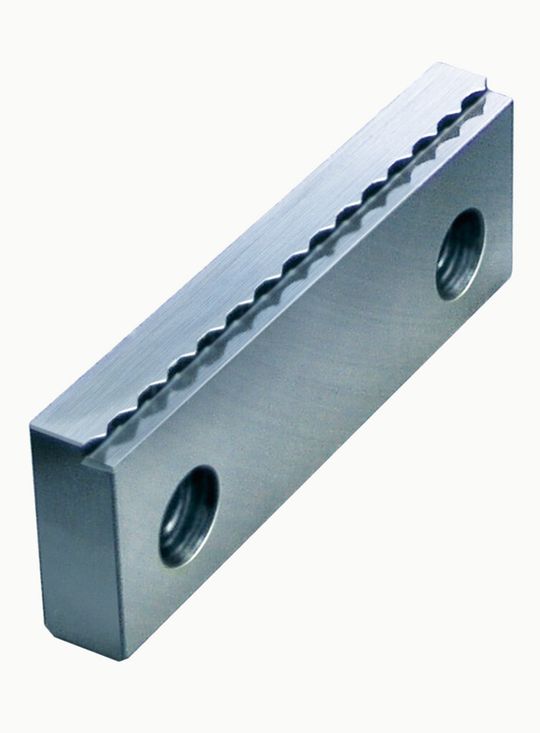

Perfekt abgerundet wird der RZM mit dem Einsatz von Röhm-SKB-Krallenbacken. Mit diesen Aufsatzbacken lassen sich Roh- und Sägeteile auf einer Spanntiefe von zwei Millimetern sicher spannen. Ermöglicht wird dies durch das Eindringen von gehärteten Krallen in das zu spannende Material. Durch die formschlüssige Spannung lassen sich sehr hohe Haltekräfte bei deutlich reduziertem Kraftaufwand und geringem Materialverlust realisieren – ein wichtiger Vorteil auch bei empfindlichen und leicht verformbaren Teilen.

Des Weiteren bieten die Krallenbacken einen zeitlichen und kostentechnischen Vorteil, denn die formschlüssige Spannung wird mit diesem Produkt erreicht, ohne eine zusätzliche Prägestation wie sie am Markt üblich ist zu benötigen.

Patentiertes Führungsprinzip

Der Zentrischspanner RZM mit seinen hohen Backen, einem idealen Führungsverhältnis und einer kompakten und stabilen Bauweise zeigt einmal mehr die umfassende Innovationskompetenz von Röhm auf dem Gebiet des Spannens.

Der RZM mit seinem patentierten Führungsprinzip schliesst eine bestehende Lücke am Markt und ermöglicht einen effizienten Einsatz der 5-Achs-Zerspanungstechnologie. <<
