Zur AMB 2024 stellen die Experten der Römheld-Gruppe Komplettsysteme und Komponenten zum prozesssicheren, automatisierbaren Spannen von Werkstücken vor. Dazu gehören Schraubstöcke, Spann- und Stützelemente, Medienkupplungen, Nullpunktspanntechnik und Hydraulikaggregate.

Neben seinem bewährten Programm zeigt der Spanntechnikspezialist in Stuttgart erstmals einfach und schnell vom Anwender konfigurierbare Spannelemente. Das betrifft Kompakt-Schwenkspanner mit robuster Schwenkmechanik und Schwenkspanner ohne Schwenkhub. Aus einer Vielzahl an Varianten und Komponenten können Anwender individuelle Spannsysteme konfigurieren. Diese sind vom Hersteller kurzfristig verfügbar. Dort werden sie nach Bedarf montiert.

Damit Fertigungsbetriebe mit Hilfe von Automatisierung und Digitalisierung eine Smart Factory verwirklichen können, zeigt der Spezialist für Spanntechnik seine jüngst entwickelten Spannelemente mit Sensorik, die elektrische Medienkupplung «Stark.emd» sowie das Spannsystem «Stark.intelligence». Mit Letzterem können Spannvorrichtungen durchgehend digitalisiert werden.

Bildergalerie

Bildergalerie mit 5 Bildern

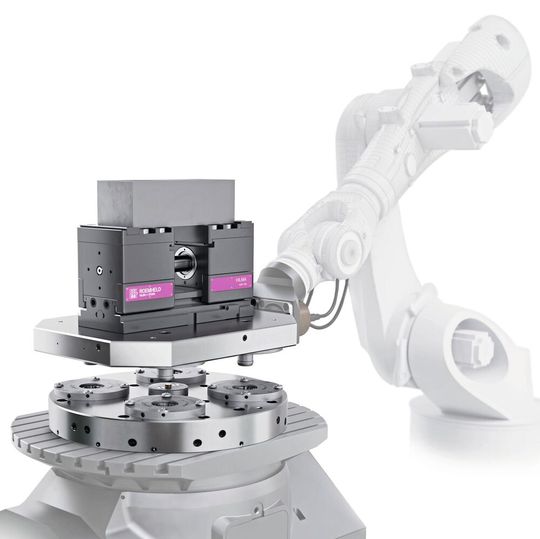

Spannbacken automatisiert wechseln

Eine effiziente und flexible Produktion bis hin zum Fertigen einzelner Werkstücke im Wechsel ohne Bedienpersonal können Fertigungsbetriebe künftig mit einem automatisierten Wechsel der aktuell von Römheld vorgestellten Spannbacken verwirklichen. Dies zeigt der Hersteller zur Messe AMB 2024. Am Beispiel einer Automationszelle präsentiert er zudem die Eigenschaften und jeweiligen Vorteile alternativer Medien zum Spannen. Nebeneinander werden der hydraulisch doppeltwirkende Maschinenschraubstock «Hilma.ash», der elektrische Schraubstock «Hilma.ase» und der mechanische Spannstock «Hilma.mcp» vorgeführt. Mit Hilfe dieser Schraubstöcke und ihrer zahlreichen Varianten lassen sich für nahezu jeden Anwendungsfall und für unterschiedliche Medien Automatisierungen konfigurieren. Dafür verfügen die Spannsysteme über eine durchgängige Zustandsüberwachung, eine hohe Verfügbarkeit und eine grosse Variabilität.

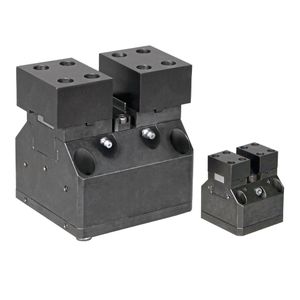

Kompakt, stark und doppeltwirkend

Zum Einsatz auf Maschinen mit kleinem Arbeitsraum zeigt Römheld seine kompakten, doppeltwirkenden Zentrischspanner «Power Clamp». Deren pneumatische Ausführung spannt bei bis zu 14 kN Spannkraft. Hydraulisch angetrieben werden sogar 20 kN erreicht. Geeignet sind diese Zentrischspanner für eine Innen- und auch eine Aussenspannung. Sie zentrieren auf +/–0,01 mm genau. Als Ausstattungsvarianten sind unter anderem eine Überwachung der Spannwege, Sperrluft, Schnellwechselbacken und eine Erkennung mit RFID-Chip verfügbar.

Elektromechanisch spannen

Nach Angaben des Herstellers sind seine elektromechanischen Schwenkspanner mit integrierter Steuerung derzeit einzigartig. Zur bestehenden Baureihe stellt Römheld eine weitere Variante vor. Zur hohen Prozesssicherheit und zu einem sicheren Betrieb trägt neben unterschiedlichen Funktionskontrollen ein selbsthemmender Spindelantrieb bei. Wird die Energiezufuhr getrennt, bleibt die Spannkraft unveränderbar erhalten. Für eine Automatisierung können sämtliche Befehle und Informationen per IO-Link-Anschluss übertragen werden.

Konzipiert sind die Schwenkspanner insbesondere für den Vorrichtungsbau, die Montage und Handhabung sowie die Transport- und Prüftechnik. Sie eignen sich auch für Automobilbauer, um pneumatische Spanntechnik zu ersetzen. Demnächst werden weitere Varianten elektromechanischer Spannsysteme und dazu passender Komponenten zur Verfügung stehen.

Baureihe erweitert

Zur Baureihe hydraulisch spannender, doppeltwirkender Maschinenschraubstöcke «Hilma.ash» gibt es erstmals auch eine Ausführung mit 100 mm breiten Backen. Die Zentrischspanner für 5-Achs-Maschinen verfügen über 23 kN Spannkraft bei 200 bar Betriebsdruck. Wegen ihres 70 mm messenden Spannhubs können sie auch Bauteile deutlich unterschiedlicher Abmessungen beziehungsweise unterschiedlicher Rohlingformen in raschem Wechsel aufnehmen.

Ein Schnellwechselsystem sorgt dafür, dass man Spannbacken automatisch und schnell wechseln kann. So lassen sich die Zentrischspanner flexibel auf unterschiedliche Spannsituationen anpassen. Bei einem automatisierten Werkstück- und Palettenwechsel in Kombination mit einem Roboter können sie eine Vielzahl herkömmlicher Spannsysteme mit kleinem Spannweg ersetzen. Ein optionales Wegmesssystem ermöglicht, unterschiedliche Spannbereiche automatisiert einzustellen.
