Eine erfolgreiche Zusammenarbeit

Das magische Dreieck

| Redakteur: Matthias Vogel

Die Kombination aus DMC-Bearbeitungszentrum, Duro-T-Spannfutter und Präzisionsanforderung bei Maag Pump Systems hat alle zu Höchstleistungen gebracht.
Bildergalerie: 8 Bilder

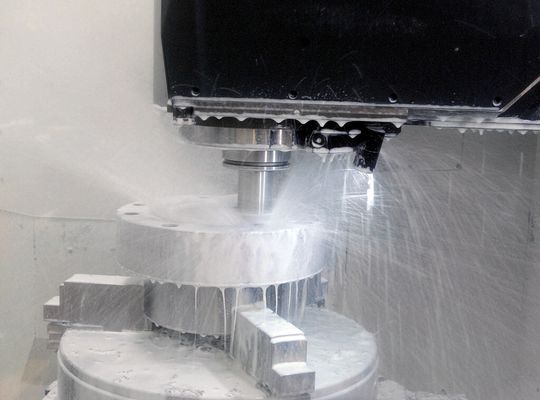

Die Kombination aus DMC-Bearbeitungszentrum, Duro-T-Spannfutter und Präzisionsanforderung bei Maag Pump Systems hat alle zu Höchstleistungen gebracht. (Bild: Röhm)

>> Als der Schweizer Weltmarktführer für leistungsstarke Zahnradpumpen seine Fertigung neu überdenkt, wird alles in Frage gestellt. Bei der Herstellung der Verdrängungspumpen für hohen Druck ist höchste Fertigungspräzision gefordert. Gleichzeitig soll die Flexibilität bei den Dreh- und Fräsoperationen für die verschiedenen Bauteile der unterschiedlichen Produktvarianten möglichst gross sein. Die Kombination eines DMG/Mori-Seiki-Bearbeitungszentrums mit einem starken Spannfutter von Röhm für hohe Tischbeladung bringt bei Maag Pump Systems seit Januar die gewünschte Flexibilität und Produktivitätssteigerung.

«Ausschlaggebend für die Entscheidung war letztendlich die kompakte Bauweise der Maschine und die perfekte Kombination mit der Spannfutterlösung», betont Bruno Lutz, Programmierer bei der Maag Pump Systems AG. Bis dahin haben er und sein Bruder Thomas Lutz konsequent zwei Wege untersucht, als es darum ging, die Fertigung der Pumpenbauteile von dem über 20 Jahre alten Bearbeitungszentrum auf eine neue Maschine zu verlagern. «In die Überlegung kamen Drehmaschinen, die fräsen können, sowie Fräsmaschinen, die drehen können», erläutert Teamleiter Thomas Lutz.

Seit Januar sorgt ein Dreh-Fräs-Bearbeitungszentrum DM 80 FD duoBlock von DMG Mori Seiki, das mit 3-Backen-Zentrischspannfuttern Duro-T-500 vom Spezialisten Röhm bestückt ist, für zufriedene Gesichter in Oberglatt. Mit nur zwei, schnell realisierbaren Aufspannungen können die bis zu 550 kg schweren Rohteile zu präzisen Gleitlagern, Flanschen und Spiraldichtungen für leistungsstarke Pumpen bearbeitet werden. Die Bearbeitungszeit bei den Dreh-, Fräs- und Bohroperationen ist um über 30 % gesunken. Der Transportaufwand zwischen mehreren Maschinen entfällt komplett.

Konstanter Materialfluss

Zahnradpumpen von Maag Pump Systems optimieren den Extrusionsprozess von Thermoplasten, indem sie für einen konstanten Materialfluss sorgen, den benötigten Werkzeugdruck aufbringen und den Extruder damit vom Druckaufbau entlasten. So erhöhen die Pumpen den Druck vom Einlauf zum Auslauf beispielsweise von 100 auf 300 bar. Sie werden als Förderpumpen genauso eingesetzt wie direkt an der Spritzgussmaschine. Dies steigert die Leistung der Produktionsanlage, verbessert dank reduzierter Schmelztemperaturen die Qualität des Endprodukts und erhöht die Lebensdauer des Extruders. Zusätzlich werden Pulsationen und Druckspitzen des Extruders durch die Dämpfungswirkung der Zahnradpumpe geglättet oder oder eliminiert.
