>> Wechselplatten-Bohrsystem mit Durchmesser bis 40 mm

Redakteur: Melanie Staub

Firmen zum Thema

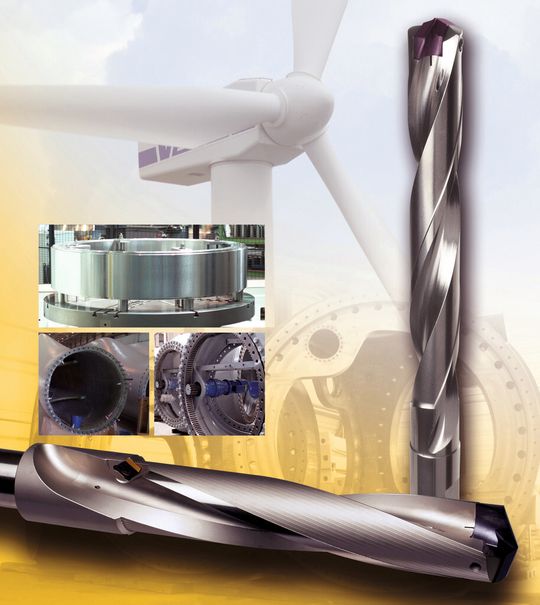

Wechselplatten-Bohrsystem
Wechselplatten-Bohrsystem
(Gühring)

Mit der Programmerweiterung des HT 800 WP auf einen Durchmesser von 40 mm können die Vorteile des Systems mit sechs verschiedenen Haltern von 1xD mit Stufe zum Pilotieren und Senken bis 10xD für tiefe Bohrungen und vier Wechselplatten noch vielseitiger nutzen. Dank spezieller, mikro-bearbeiteter Schneiden und der anwendungsorientierten Oberfläche sind die Wechselplatten besonders verschleissbeständig. Die Halter verfügen ebenfalls über eine sehr hohe Verschleissbeständigkeit. Grundlage hierfür sind der optimierte Halterwerkstoff mit vernickelter Oberfläche ebenso wie die Abstufung der Haltergrössen in 0,5-mm-Schritten bis Durchmesser 31,99 mm bzw. in 1,0-mm-Schritten ab Durchmesser 32,00 mm. Dies führt zu weniger Verschleiss am Halterrücken. Dank ihres Nutquerschnitts gewährleisten die Halter auch bei grösseren Bohrtiefen einen optimalen Spantransport aus der Bohrung. Für eine perfekte Kühlschmierung sorgen die Kühlkanäle mit maximalem Querschnitt, die in der Spannut austreten. Der genaue Plattensitz ermöglicht den Plattenwechsel innerhalb der Maschine mit nur wenigen Handgriffen unter Verwendung eines herkömmlichen Torx-Schlüssels. Dank des optimierten Werkstoffs für die Halter können die Platten häufiger als bei herkömmlichen Systemen gewechselt werden, bevor sie wegen Verschleiss des Plattensitzes ausgetauscht werden müssen. Die Spannschrauben mit Schraubensicherung sorgen auch bei stark vibrationsbelasteten Maschinen für einen sicheren Halt der Wechselplatte im Halter. Und eng gestufte Durchmessersprünge bei den Haltergrössen reduzieren nicht nur den Verschleiss, sie erhöhen auch die Stabilität des Bohrsystems. Daraus wiederum resultieren neben längerer Lebensdauer auch bessere Werkstückoberflächen. <<
