Schunk: ‘Tendo Aviation’ ist neues Flaggschiff für die anspruchsvolle Präzisionszerspanung

Hydrodehnspannfutter mit Auszugssicherung

| Redakteur: Matthias Böhm

‘Tendo Aviation’ vereint die Vorteile der Tendo Hydro-Dehnspanntechnik mit denen eines Weldon-Futters. Eine integrierte Auszugsicherung verhindert Auszugbewegungen des Werkzeugs und Schäden am Werkstück. Zudem lassen sich die Schnittdaten zum Teil deutlich erhöhen.
Bildergalerie: 1 Bild

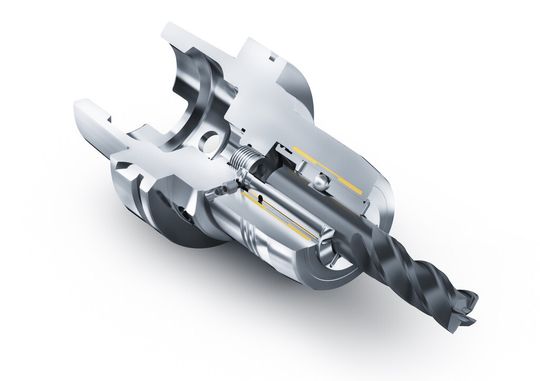

‘Tendo Aviation’ vereint die Vorteile der Tendo Hydro-Dehnspanntechnik mit denen eines Weldon-Futters. Eine integrierte Auszugsicherung verhindert Auszugbewegungen des Werkzeugs und Schäden am Werkstück. Zudem lassen sich die Schnittdaten zum Teil deutlich erhöhen. (Schunk)

>> Mit ‘Tendo Aviation’ baut Schunk das Programm seiner Hochleistungs-Hydro-Dehnspannfutter nach oben aus. Nach dem kraftvollen Schunk Universalspannfutter ‚Tendo E compact‘, nimmt Schunk nun gezielt anspruchsvollste Präzisionsanwendungen beispielsweise im Bereich der Luft- und Raumfahrt in den Blick, bei denen Auszugsicherungen zum Teil schon heute vorgeschrieben sind.

‘Tendo Aviation’ vereint die Stärken der Hydro-Dehnspanntechnik mit denen von Weldon-Aufnahmen: Es überzeugt mit einer dauerhaft hohen Rundlaufgenauigkeit, einer Wuchtgüte von G 2.5 bei 25.000 1/min, perfekter Schwingungsdämpfung und einem sekundenschnellen Werkzeugwechsel per Sechskantschlüssel.

Integrierte Auszugsicherung

Eine integrierte Auszugsicherung gewährleistet bei Weldon-Schäften eine Orientierung des Werkzeugs und eine formschlüssige Spannung, die Auszugbewegungen komplett unterbindet.

Auf diese Weise lassen sich selbst engste Form- und Lagetoleranzen einhalten. Zudem können die Potenziale des Werkzeugs und der Maschine voll genutzt werden. ‘Tendo Aviation’ ermöglicht eine maximale Drehmomentübertragung bei dauerhaft höchster Präzision und Prozessstabilität. Damit bietet es sowohl gegenüber klassischen Weldon-Aufnahmen als auch gegenüber Warmschrumpffuttern, deren Rundlaufgenauigkeit mit der Zeit abnimmt, deutliche Vorteile.

Die für Tendo Hydro-Dehnspannfutter typische Synergie aus Rundlaufgenauigkeit und Schwingungsdämpfung schont die Werkzeugschneide, verlängert die Werkzeugstandwege und sorgt für brillante Oberflächen. Zudem bewirkt das gleichmässige Belastungsprofil, dass sich die Lebensdauer von Spindel und Spindellager verlängert.

Besonders wirtschaftlich

Wie alle Schunk Hydro-Dehnspannfutter kommt auch ‘Tendo Aviation’ ohne zusätzliche und zum Teil teure Peripheriegeräte aus. Das High-End-Spannfutter, das ausschliesslich am Schunk-Stammsitz in Lauffen am Neckar gefertigt wird, gibt es im ersten Schritt für die Schnittstellen HSK-A63 (ø 8mm, 10 mm, 12 mm und 16mm) und HSK-A100 (ø 16 mm, 20 mm und 25 mm). Der Spanndurchmesser lässt sich mithilfe von Zwischenbüchsen reduzieren. Im Gegensatz zu ER-Spannzangen oder Warmschrumpfaufnahmen ist ‘Tendo Aviation’ resistent gegen Schmutz und ausgesprochen wartungsarm.

Um die Lebensdauer der Präzisionsaufnahme zu erhöhen und zugleich eine maximale Prozess-stabilität bei sensiblen Prozessen sicherzustellen, kann die Präzisionsaufnahme im Rahmen von Leistungs-Checks durch den Schunk Service geprüft und bei Bedarf optimiert werden.<<
