Igus Schweiz GmbH: Energiesparendes Profil rollen-Energiekettensystem

Redakteur: Hermann Jörg

>> Der Energiekettenexperte Igus hat eine schnelle und leise Energie-, Daten- und Medienzuführungslösung für energieeffiziente Bearbeitungs- und Lagerprozesse entwickelt – er spricht dabei von einem Durchbruch in der «grünen» Automation. Auf Verfahrwegen von beispielsweise 40 bis 50 Metern sollen sich mit dem neuen System die Strom- beziehungsweise Betriebskosten signifikant senken lassen, wenn Automatisierungsprozesse verkettet werden.

Firma zum Thema

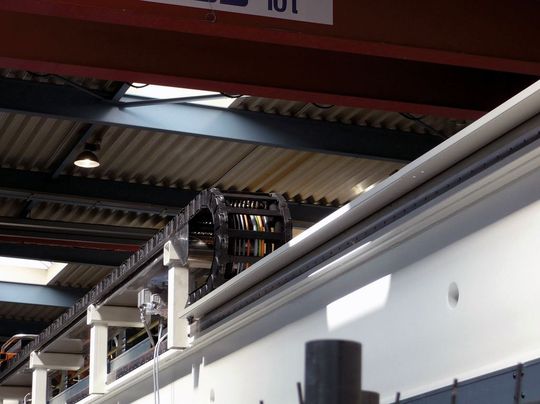

Viel Einsparpotenzial, auch in der Blechbearbeitung: Eine energieeffiziente Rollenkette P4 versorgt hier einen hochdynamischen Feeder von Schuler Automation, der Pressenlinien bedient. (Bild: Igus)
Viel Einsparpotenzial, auch in der Blechbearbeitung: Eine energieeffiziente Rollenkette P4 versorgt hier einen hochdynamischen Feeder von Schuler Automation, der Pressenlinien bedient. (Bild: Igus)

joe. Werden beispielsweise in Bearbeitungslinien schwere Fertigungsteile über lange Strecken be- und entladen, dann muss das rasant schnell, leise und dabei aber auch Strom sparend erfolgen. Ähnliches gilt auch für die Lagertechnik, zum Beispiel bei Regalbediengeräten, die in der X-Achse verfahren; oder auch für Portalroboter. Insider sprechen in diesem Zusammenhang von «green automation».

Was hat das mit Energiekettensystemen und den integrierten Leitungen und Schläuchen zu tun? Energieketten gehören als hochdynamisch bewegte Maschinenteile zu jenen Engineering-Positionen, die in diesem Zusammenhang «unbedingt zu berücksichtigen sind, weil sie einen ganz erheblichen Beitrag zur Senkung des Leistungsverbrauchs der Antriebe beitragen können», sagt Igus. Die Antriebe müssen die Zug- und Schubkräfte aufbringen, um die zur Betriebssicherheit unabdingbaren Energieketten über beispielsweise 40 oder 50 Meter dynamisch zu bewegen; und mit ihnen all die beträchtlichen Kabelgewichte. Dieser Transportenergieaufwand könne deutlich reduziert werden: da schlummere noch «viel Einsparpotenzial», so Igus-Geschäftsführer Frank Blase. Genau dieses Potenzial geht Igus nun seit kurzem mit seinem Profilrollen-Energiekettensystem P4 für die «grüne» Automation gezielt an. Erste Innovationen dazu waren bereits auf der EMO - und werden nun auch auf der Motek zu sehen sein.

Bildergalerie

Schneller, leise, weniger Stromverbrauch

Das Energiekettensystem P4, das ursprünglich für schnelle Containerkrane entwickelt wurde (und dort seit drei Jahren weltweit im Einsatz steht), ermöglicht prinzipiell bis zu 800 m Verfahrweg bei einer Verfahrgeschwindigkeit von 10 m/s oder mehr, mit hohen Füllgewichten bis zu 10 kg/m. Im P4-Energieketten-Baukasten finden sich jetzt aber auch kleinere Grössen – insbesondere die beiden Varianten P4.32 und P4.42 für «grüne» Bearbeitungsprozesse und Lagersysteme. Diese rollenden Lösungen sollen gemäss Hersteller gleitenden Energieketten überlegen sein. Andreas Hermey, Entwicklungsleiter bei Igus dazu: «Bereits ab 3 m/s, insbesondere ab 3,5 m/s haben Anwender grosse Vorteile. Denn wenn sie bei Automatisierungsprozessen auf Rollenketten umsteigen, vermindert sich die Reibung im Vergleich zur bisherigen Gleitreibung um 75 %, was bis zu 57 % weniger Antriebsleistung bedeutet» (Reibung, aber auch Massenträgheit beziehungsweise Kettengewicht berücksichtigt). Weiter könnten viele Handlingprozesse jetzt noch viel schneller, das heisst mit höheren Geschwindigkeiten und Beschleunigungen, betrieben werden, ohne dabei den Geräuschpegel zu erhöhen.

Merkmale der Profilrollenkette

Die Profilrollen-Energiekette P4 ist im Vergleich besonders abriebfest und leise. Die Obertrumrollen laufen hier durch die Rollen des Untertrums, rollen also versetzt statt übereinander, was die Lebensdauer der Kunststoffkette noch weiter erhöht. Zudem ist die Teilung der Kettenglieder mit und ohne Rolle gleich, wodurch die Energiekette einen besonders ruhigen und vibrationsfreien Lauf erzielt. Die tribologisch optimierten Kunststoffprofilrollen selbst sind unverlierbar in die Seitenteile der Kette integriert. <<
