Prodex 2014 Kompakte Bearbeitung – adaptiertes Robotersystem

Redakteur: Anne Richter

Hermle präsentiert auf der Prodex 2014 zum ersten Mal in der Schweiz das Kompaktbearbeitungszentrum C 12 U dynamic mit dem adaptierten Robotersystem RS 05. Die Bearbeitungslösung beansprucht eine nur geringe Stellfläche und kann 24 Stunden auch mannlos produzieren.

Firmen zum Thema

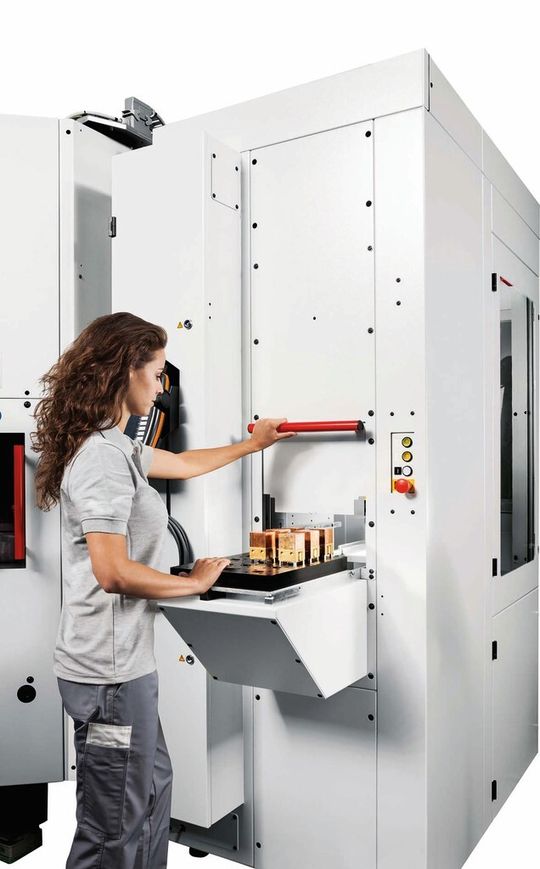

Beladen der Matrizen in den Palettenspeicher.
Beladen der Matrizen in den Palettenspeicher.
(Bild: Hermle)

ari Bereits als Standard-5-Achs-Bearbeitungszentrums baut die C 12 U dynamic von Hermle sehr kompakt. Durch die Adaption des kompletten Robotersystems RS 05 wird die Aufstellfläche um nur 2 m2 vergrössert, bietet dem Anwender aber eine enorme wirtschaftliche Aufwertung. Die nun voll automatisierte Produktionsanlage kann jetzt rund um die Uhr mannarm oder auch mannlos produzieren.

Gerade in Branchen wie der Medizintechnik, der Feinwerktechnik und für die Elektrodenfertigung im Werkzeug- und Formenbau soll die C 12 U mit dem Robotersystem RS 05 ihren Platz finden. Hermle zeigt diese Lösung auf der Prodex zum ersten Mal in der Schweiz.

Bildergalerie
Bildergalerie mit 6 Bildern

Bis zu 10 kg schwere Paletten oder Werkstücke

Das gesamte System besteht aus den beiden Hauptmodulen, dem Bearbeitungszentrum C 12 U und dem Robotersystem RS 05. Das RS 05 wird an die C 12 U links seitlich adaptiert und besteht aus einem Palettenspeichermodul für bis zu 12 Matrizen, welche übereinander, in der Höhe variabel aufgebaut werden. Diese Matrizen können mit Werkstücken oder z. B. ITS-50-Paletten individuell bestückt werden. Der Roboter kann je nach Greiferausführung – bis zu 10 kg schwere Paletten oder Werkstücke direkt von den Matrizen in den Arbeitsraum der C 12 U ein- und ausbringen. Hierzu fährt die C 12 U ihre Y-Achse in Werkzeugwechselposition und öffnet gleichzeitig die linke Zwischenwand zwischen dem Arbeitsraum und dem Roboter. Der Roboter zieht die geführte Matrize aus dem Matrizenspeicher und wechselt mittels des Einzel- bzw. Doppelgreifers die Paletten oder direkt die Werkstückrohlinge in den Arbeitsraum. Auf dem NC-Schwenkrundtisch können kundenindividuelle Spannmittel adaptiert werden, um Paletten oder Werkstücke sicher und schnell zu spannen.

Hauptzeitparallele Beladung des Palettenspeichers

Die Beladung des Palettenspeichers erfolgt hauptzeitparallel von der Rückseite. Hierzu muss nur die Tür nach oben geschoben werden und die Matrizen auf der Ablagefläche abgelegt und in den Speicher von Hand eingeschoben werden. Ebenfalls auf der Maschinenrückseite befindet sich die Werkzeugbe- und Entladestelle der C 12 U. Das Standard-Werkzeugmagazin fasst 36 Werkzeuge. Es kann optional von 36 auf 71 Werkzeugplätze nahezu verdoppelt werden und das ohne zusätzlichen Platzbedarf. Dies ist gerade im automatisierten Bearbeitungsprozess von grossem Vorteil, da hier oft mit Ersatz- und Schwesterwerkzeugen gearbeitet wird, um einen prozesssicheren Arbeitsablauf aufrechterhalten zu können. Ein zusätzliches 19''-Bedienpult erleichtert die Eingabe der Werkzeugdaten in die komfortable Werkzeugverwaltung.

Auch das Roboterbedienpanel findet an dieser zentralen Position ebenfalls seinen «Parkplatz» und kann zum Einfahren der Bearbeitung mit an den Arbeitsraum genommen werden. <<
