Kompaktschlitten Präzises Positionieren

| Redakteur: Anne Richter

Firmen zum Thema

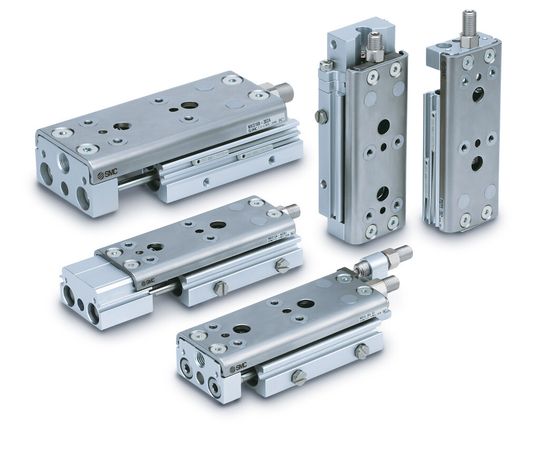

Die neue Serie MXQ-Z: Pneumatischer Kompaktschlitten mit einer Führung für vier Gehäusetypen.
Die neue Serie MXQ-Z: Pneumatischer Kompaktschlitten mit einer Führung für vier Gehäusetypen.
(Bild: SMC Pneumatik)

SMC bietet mit seiner neuen Serie MXQ-Z pneumatische Kompaktschlitten mit vier ver-schiedenen Gehäusearten für nahezu alle Anwendungen in der industriellen Automation. Sämtliche Modelle wurden zudem in Gewicht und Höhe reduziert, was kleiner dimensionierte, tragende Achsen oder optimierte Zykluszeiten ermöglicht. Dank eines schmaleren Schlittens aus speziellem, rostfreiem Stahl sind die neuen Kompaktschlitten gegenüber ihrer Vorgängerserie MXQ um bis zu 44 % leichter und bis zu 23 % niedriger. Damit können tragende Achsen kleiner dimensioniert oder in ihrer Zykluszeit optimiert werden. Ihr kompaktes, symmetrisches Design mit Doppelkolbenantrieb macht die Kompaktschlitten ideal für Anwendungen auf beengtem Raum. Alle Modelle besitzen einen tiefen Lastschwerpunkt nahe der Führung, so dass die Führungseinheit keinen unnötigen Belastungen ausgesetzt wird.

Die Serie MXQ-Z verfügt zudem über die Hubbegrenzungen Metallanschlag mit Dämpfscheibe, Stossdämpfer und Gummianschlag. Sie absorbieren die Stosseinwirkung am Hubende und schützen so Werkstücke und Maschinen vor Schäden. Der Gummianschlag reduziert die Stossbelastung um 50 %, der Metallanschlag mit Dämpfscheibe bietet eine Positioniergenauigkeit von ±0,05 mm bei einer maximalen Geschwindigkeit von 300 mm/s.

Die Kompaktschlitten der Serie MXQ-Z sind aufgrund ihrer zahlreichen Optionen für nahezu alle Anwendungen in der industriellen Automatisierung und im Maschinenbau geeignet. Dazu gehören beispielsweise präzise Positionier- oder Pick-and-Place-Anwendungen. Ideal eingesetzt werden können die leise arbeitenden Kompaktschlitten auch in Umgebungen, in denen Geräusche ein Problem darstellen. Die Serie MXQ-Z ist zudem für Anwendungen mit begrenztem Raum oder in sehr dynamischen Prozessen. | ari
