Auch in der Medizintechnik bekommen CNC-Lohnfertiger stärker werdenden Gegenwind zu spüren. Ein unterfränkisches Unternehmen stemmt sich mit grossem Mitarbeiter-Know-how und pfiffigen Fertigungsideen dagegen. Wichtiger Partner für die Umsetzung effizienter Zerspanungsstrategien ist die Teamtec CNC-Werkzeugmaschinen GmbH mit individuell angepassten Biglia-Drehzentren.

Die Procon Medizintechnik GmbH in Alzenau ist auf die Fertigung von Wirbelsäulenimplantaten und dazugehörenden medizintechnischen Bauteilen spezialisiert – «in höchster Qualität und Präzision», betont Geschäftsführer Stefan Volz, «ansonsten ist man in der Medizintechnik schnell weg vom Fenster. Dank unseres engagierten Teams, modernster CNC- und additiver Fertigungstechnologie sowie einem klaren Fokus auf Innovation und technische Präzision gelingt es uns, die Qualität unserer Produkte hoch und die Preise stabil zu halten und so im Wettbewerb zu bestehen.»

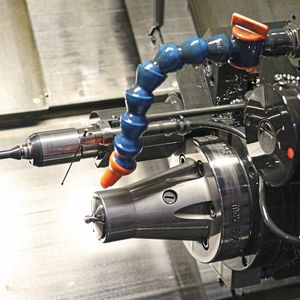

Zu den Procon-Mitarbeitern, die sich über viele Jahre eine grosse fertigungstechnische Expertise angeeignet haben, gehört Philipp Geist. Seit über zehn Jahren ist er in der Drehabteilung tätig und seit zwei Jahren deren Leiter. Zu seinem Maschinenpark gehören sieben Biglia-Maschinen für Kurzdrehaufgaben. «2014 bekamen wir die ersten beiden ‹B 436Y2› Drehzentren der neuen Generation. Sie waren ausgestattet mit zwei Revolvern mit Y-Achsen, programmierbarer Gegenspindel über X3, Z3 und einer Reitstockfunktion. Sie verfügten über eine 3-Kanal-Steuerung und boten die Möglichkeit, vierachsig simultan zu arbeiten», berichtet Philipp Geist. «Eine wichtige Investition, denn damit können wir die Implantat-Fertigung optimiert und zukunfts­orientiert ausweiten.» Auf diese beiden Maschinen folgte 2015 eine dritte Biglia «B 436Y2».

Bildergalerie

Bildergalerie mit 5 Bildern

Stefan Volz, der in der Geschäftsführung die zerspanende Technik verantwortet, weist darauf hin, dass schon zuvor zwei weitere Biglia‘s in der Implantat-Fertigung eingesetzt wurden, eine «B 445YSM» (Baujahr 2003) und eine «B 446Y2» aus dem Jahr 2007: «Auch diese beiden Oldies sind noch immer im Einsatz. Sie bringen nach wie vor die geforderte Präzision und sind natürlich hinsichtlich des Maschinenstundensatzes kaum zu schlagen.»

«Auf die Biglia-Maschinen ist Verlass»

All seinen Biglia-Maschinen stellt Philipp Geist ein top Zeugnis aus: «Die Steifigkeit und damit verbunden die erreichbare Präzision und Oberflächengüte ist beeindruckend. Das gilt insbesondere für die Fräsbearbeitungen, die etwa 70 Prozent der Laufzeit bestreiten. Das Zusammenspiel der Achsen harmoniert so fein, dass wir selbst mit kleinen, filigranen Werkzeugen perfekte Ergebnisse erreichen. Meiner Meinung nach gibt es nur wenige Drehmaschinen auf dem Markt, die da mithalten können.»

Der Abteilungsleiter Drehen fügt noch weitere wichtige Pluspunkte an: die Zuverlässigkeit der Biglia-Maschinen und den Service durch Teamtec – das Unternehmen, das seit über 25 Jahren als Generalvertreter des italienischen Herstellers in Deutschland tätig ist: «In den vergangenen zehn Jahren hatten wir keinen gravierenden Maschinenausfall, so dass im Wesentlichen nur Verschleiss­teile ersetzt werden mussten. Dabei können wir uns auf den Teamtec-Service voll verlassen. Störungen sind innerhalb eines Tages behoben, so dass wir über die Nacht wieder mannlos fertigen können.»

Ein wichtiger Faktor, denn Procon fährt personell einschichtig mit zwei nachfolgenden mannlosen Schichten. «Wir können unsere Biglia‘s bei entsprechender Vorbereitung auch rund um die Uhr oder übers Wochenende ohne Bediener laufen lassen. Im letzten Jahr lief eine Maschine über Weihnachten sogar vier Tage lang völlig autark.»

Firmenchef Volz fügt ein weiteres Beispiel für die Produktivität dieser Maschinen an: «Eine Biglia ‹B  436Y2› hatten wir sechs Wochen lang rund um die Uhr im Einsatz, mit nur einer täglichen Stunde Produktionsstopp. In dieser wechselte der Bediener die Werkzeugplatten, legte Material nach und entfernte die Späne.»

Ein Drehzentrum auf modernstem Niveau

Kein Wunder also, dass Procon den Biglia-Maschinen und Teamtec bis heute treu ist. So investierte der Implantathersteller 2020 in eine sechste Biglia, eine «B 438Y2», und 2025 folgten zwei «BMX 45Y2». Teamtec-Vertriebsleiter Claudio Lista erklärt die auffallend neue Modellbezeichnung: «In Zukunft tragen alle Biglia-Modelle mit zwei Revolvern ein ‹X› im Namen. Es steht für die Möglichkeit der vierachsigen Simultanbearbeitung.»

Die Biglia «BMX 45Y2» (siehe Kasten) ist das Nachfolgemodell der «B 436Y2» und «B 438Y2». Sie hat einige Verbesserungen zu bieten, wie zum Beispiel den grösseren Stangendurchlass von 45 mm. Zudem ist auf der «BMX» und seiner Mitsubishi CNC-Steuerung «M830VS» erstmals ein von Biglia entwickeltes Spanbrechsystem nutzbar, das per M-Code aktiviert bzw. deaktiviert wird. Für Procon ein sehr nützliches Feature, da zu über 90 Prozent zähe, langspanende Titanlegierungen zerspant werden.

Zehnachsiges CNC-Drehzentrum

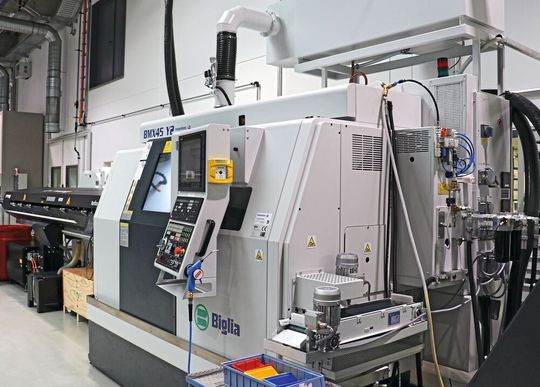

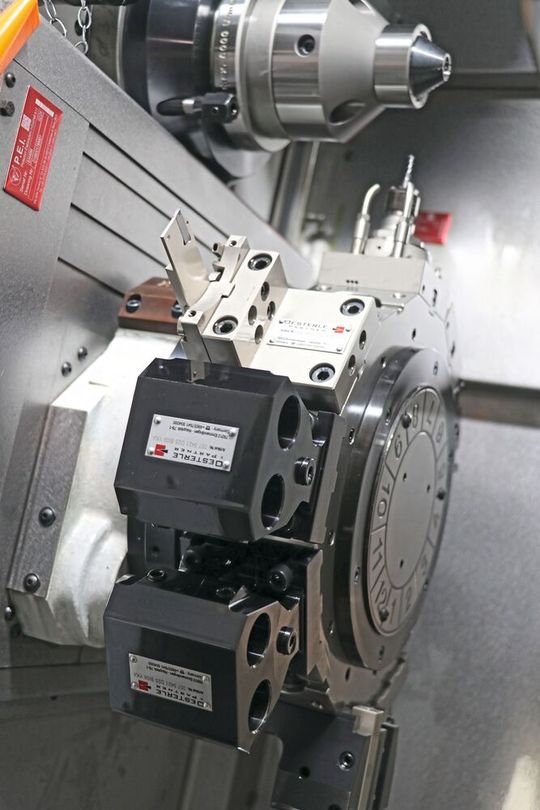

Das neue CNC-Drehzentrum Biglia «BMX 45Y2» ist auf die Komplettbearbeitung von komplexen Stangenteilen bis zu 45 mm Durchmesser ausgelegt. Herzstück dieses Modells ist die 45°-Schrägbettkonstruktion aus Meehaniteguss. Die Masse von 5200 kg sowie die grosszügig dimensionierten Linearführungen gewährleisten eine hohe Stabilität und Steifigkeit. Die «BMX 45» ist mit zwei Spindeln (11 kW, 6000 U/min), zwei motorisierten Revolvern mit zwölf Positionen (2,2 kW, 6000 U/min) und zwei Y-Achsen ausgestattet. Sie eignet sich zur vierachsigen Simultanbearbeitung verschiedenster Materialien. Eine besondere Stärke der «BMX 45» liegt im simultanen Einsatz von drei Werkzeugen. Durch die 3-Kanalsteuerung und den zusätzlichen Kreuzschlitten (X- und Z-Achse) auf der Gegenspindel ist es möglich, mit den zwei Revolvern auf der Hauptspindel und gleichzeitig mit einem rückseitigen Werkzeug auf der Gegenspindel zu arbeiten.

Effizient durch individuelle Fertigungslösungen

Procon schätzt Teamtec nicht nur wegen seines verlässlichen Services. Für Procon ist Teamtec ein äusserst wertvoller Partner, der aus den Standard Biglia-Maschinen individuelle Fertigungslösungen macht. Stefan Volz erklärt: «Wir brauchen die zuverlässigen Maschinen, haben aber immer ein paar Sonderwünsche, damit sie sich für unsere speziellen Fertigungsstrategien eignen.» Als Beispiel zeigt er eine perkutane Tulpe. Das ist ein Implantat in der Wirbelsäulenchirurgie, das durch winzige Hautschnitte, minimalinvasiv eingesetzt wird, um Wirbelkörper sowie Frakturen zu fixieren und zu stabilisieren. Procon produziert dieses lange, labile Bauteil für Signus Medizintechnik, ein ebenfalls in Alzenau beheimatetes Unternehmen, das Wirbelsäulenimplantate weltweit auf allen Kontinenten vertreibt.

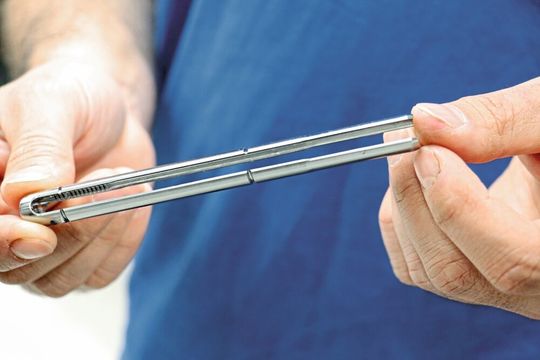

Früher wurde diese perkutane Tulpe aus drei einzeln zerspanten Teilen – einem Kopf und zwei Blades – zusammengeschweisst. Ein Prozess, der viel Zeit in Anspruch nahm. «Unsere Idee war, die Tulpe auf einer Biglia aus einem Stück zu zerspanen – fertigfallend», sagt Stefan Volz. So liess er seinen Technologen – unter anderem Ramon Pastor – den zeitlichen Freiraum, um diese Idee in Stunden intensiver Tüftelarbeit in ein fertiges Produkt erfolgreich umzuwandeln. Für die Prototypenphase musste der «Oldie», die Biglia «B 446Y2», herhalten.

Die notwendigen maschinellen Verbesserungen für eine reibungslose und effiziente Produktion des Produkts wurden anschliessend von Teamtec für die neue Biglia «BMX 45» umgesetzt.

«Details werden nicht verraten, um den Vorsprung gegenüber Mitbewerbern nicht zu gefährden», sagt Stefan Volz und freut sich, dass sein Dreh-Team das Bauteil jetzt auf der Biglia «BMX 45Y2» in einem Prozess fertigbearbeiten kann. Sein Geschäftsführerkollege Erik Siedler, unter anderem für den kaufmännischen Part und die Administration zuständig, ergänzt: «Dadurch sind wir viel schneller, erreichen eine bessere Qualität und können dem Kunden einen Preisvorteil weitergeben.»

Philipp Geist bestätigt: «Die Teile laufen auf der ‹BMX› komplett stressfrei. Wobei wir diese Maschine auch zur Produktion von anderen Wirbelsäulenimplantaten, Knochenschrauben etc. nutzen. Sie ist ein wichtiger Bestandteil unserer gesamten Fertigungsstrategie. So wichtig, dass wir in unserem zweiten Werk in Tuttlingen einen Zwilling installiert haben, um für Redundanz zu sorgen.»

Partner für Sonderlösungen

Nun unterscheidet sich die Procon-Biglia «BMX 45Y2» in zahlreichen Punkten von Standardmaschinen mit der gleichen Bezeichnung. Claudio Lista erklärt: «Um die Maschine für die Bearbeitung der Tulpe und anderer spezieller Teile zu befähigen, haben unsere Spezialisten in enger Abstimmung mit Philipp Geist viele Sonderwünsche umgesetzt. Dieses Know-how ist etwas, das uns – Teamtec – von anderen Maschinenlieferanten unterscheidet.»

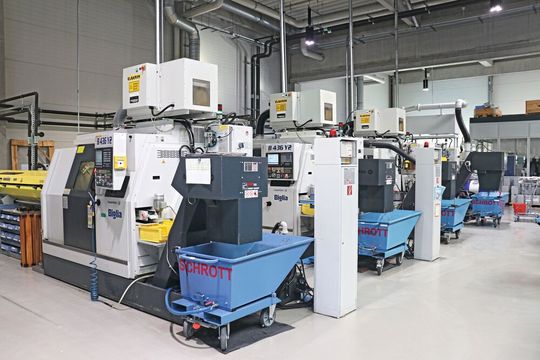

So verfügt diese «BMX 45Y2» zum Beispiel über einen steuerbaren Spezialauswerfer. Zudem wurden Spannmittel angepasst sowie Zylinder und Ventile getauscht, um Zusatzfunktionen zu realisieren. Die Gegenspindel ist luft- und wasserspülbar gestaltet, der Späneförderer als Kratzbandförderer ausgelegt, um die Titan-Frässpäne und den Späneschlamm optimal aus der Maschine zu befördern. In der Anlage befinden sich zwischen 800 und 1000 Liter Öl, dessen Temperatur mit einem Kühler auf ein Delta von maximal 1,5 Grad konstant gehalten werden kann.

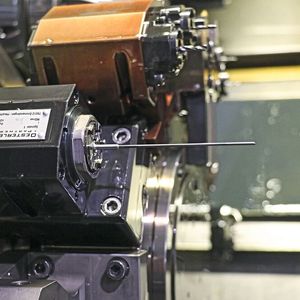

Besonders wichtig: Jeder Revolver hat eine eigene, frequenzgesteuerte Hochdruckpumpe, die in sieben Druckstufen zwischen 5 bar und 70 bar programmierbar ist – bei 40 Liter Durchsatz pro Minute. «Das brauchen wir, wenn wir in Knochenschrauben Bohrungen einbringen müssen, die bis zu 150 mm lang sein können und einen maximalen Durchmesser von 1,6 mm besitzen», berichtet Philipp Geist. «Solche Bearbeitungen machen wir auch auf der ‹BMX›, obwohl es für einen Kurzdreher eher untypisch ist.» Er fügt noch hinzu: «Diese Maschinenanpassungen sind eine Spitzenleistung, die man nicht von jedem Anbieter bekommt.»
