EtherCAT-Steckmodule für kompakte Antriebstechnik Effiziente I/O- und Motion-Lösung für die Serie

Redakteur: Luca Meister

Firmen zum Thema

( Beckhoff)

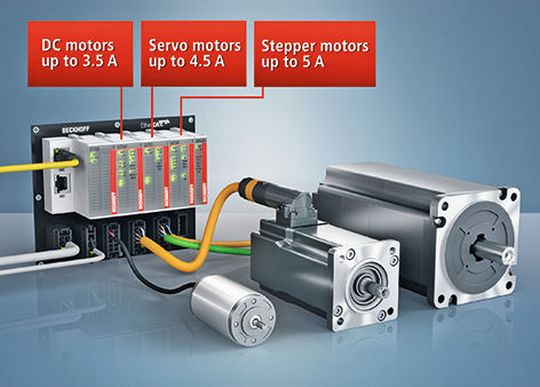

Mit den EtherCAT-Steckmodulen der EJ-Serie lässt sich der Plattformgedanke bei Grossserien mit vielen Gleichteilen optimal umsetzen, ohne dabei die Möglichkeiten der Variantenbildung zu verlieren. Die elektronisch auf dem bekannten EtherCAT-I/O-System basierenden Steckmodule werden direkt auf eine Leiterkarte aufgesteckt, die als anwendungsspezifisches Signal-Distribution-Board die Signale und Spannungsversorgung auf einzelne applikationsspezifische Steckverbinder verteilt. Die aufwändige manuelle Einzeladerverdrahtung wird durch das Anstecken konfektionierter Kabelbäume substituiert. So lassen sich die Stückkosten senken und das Risiko der Fehlverdrahtung durch kodierte Bauteile auf ein Minimum reduzieren. Die kompakte Antriebstechnik von Beckhoff im Busklemmen-Formfaktor steht nun auch für das Steckmodul-Konzept zur Verfügung. Die drei EtherCAT-Steckmodule EJ7xxx ermöglichen in Kombination mit dem breiten Spektrum an Motoren und Getrieben besonders kompakte und kostengünstige Antriebslösungen. Das Schrittmotormodul EJ7047 ist für den mittleren Leistungsbereich von Schrittmotoren vorgesehen. Zwei Eingänge für Endlagenschalter stehen zur Verfügung, wobei der zweite Eingang auch als Ausgang konfiguriert werden kann.
