Stöber steigert Leistungsfähigkeit seiner Zahnstangengetriebe Mehr Kraft für präzise Linearantriebe

Anbieter zum Thema

Stöber Schweiz AG

Schneeberger AG

TORNOS S.A.

SGT Sinterform-Gleitlager-Technik AG

Mit seinen Zahnstangengetrieben bietet Stöber kompakte und dynamische Lösungen für lineare Bewegungen. Durch neue FEM-Berechnungsmethoden und optimierte Mikrogeometrien steigert der Antriebsspezialist nun deren Leistungsfähigkeit deutlich. Die Ergebnisse wurden in umfangreichen Versuchsreihen validiert. Anwender profitieren von höheren Vorschubkräften bei unverändert kompakter Bauweise. Insbesondere bei grossen Werkzeugmaschinen ergeben sich so mehr Optionen für platzsparende Maschinenkonzepte.

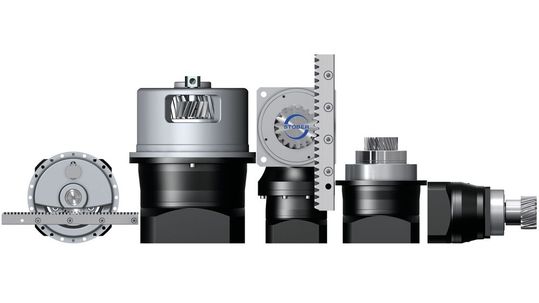

Stöber Antriebstechnik hat die Leistungsfähigkeit seiner Zahnstangengetriebe – eine Kombination aus den bewährten Planetengetrieben PH sowie ZTR- und ZTRS-Ritzeln für anspruchsvolle Antriebskonzepte oder für den Einsatz in Vorschubachsen – weiter erhöht. Je nach Baugrösse liegen die maximalen Vorschubkräfte nun bis zu 20 Prozent über den bisherigen Werten. Damit will Stöber seine Wettbewerbsfähigkeit unterstreichen.

Ritzelkräfte: Neue FEM-Berechnungsmethoden

Die höheren Werte basieren auf neuen FEM-Berechnungsmethoden, bei denen die Lasten im Zusammenspiel von Drehmoment und Ritzelkräften detaillierter untersucht wurden. Ergänzend verbesserte Stöber die Mikrogeometrie der Verzahnung und validierte die Ergebnisse in umfangreichen Versuchsreihen. Die Optimierungen sind Teil der kontinuierlichen Weiterentwicklung der mechanischen Antriebskomponenten hinsichtlich Leistungsdichte, Dynamik und Prozesssicherheit.

Zahnstangengetriebe von Stöber liefern Vorschubkräfte von bis zu 124 kN. Dadurch eignen sie sich besonders für grosse Werkzeugmaschinen und Bearbeitungszentren. Das Unternehmen kann so optimal auf die steigende Nachfrage nach diesen leistungsstarken und kompakten Lösungen in den internationalen Märkten reagieren, ohne gesteigerte Kosten an die Kunden weiterreichen zu müssen.

Einsatz kleinerer Baugruppen

Für Maschinenbauer ergeben sich durch die höhere Leistungsfähigkeit konkrete Vorteile: In vielen Anwendungen lassen sich kleinere Baugrössen einsetzen, wodurch Bauraum, Gewicht und Kosten reduziert werden können. Gleichzeitig steigt die Dynamik der Achssysteme. Vor allem bei grossen Portalmaschinen mit mehreren synchronisierten Antrieben ermöglicht dies kompaktere und wirtschaftlichere Maschinenkonzepte. Die höheren Leistungswerte sind bereits in die Kataloge, die Auslegungstools und den Online-Konfigurator von Stöber eingeflossen.

Mit seinem umfangreichen Produktportfolio bietet Stöber maximale Flexibilität für die Umsetzung von linearen Bewegungen mit hoher Präzision – Motor, Getriebe, Ritzel und Zahnstange lassen sich individuell kombinieren.

(ari)
