Effizienzsteigerung

Fertigung von Turbinenschaufeln: automatisiertes adaptives Fräsen und MMS

| Redakteur: Anne Richter

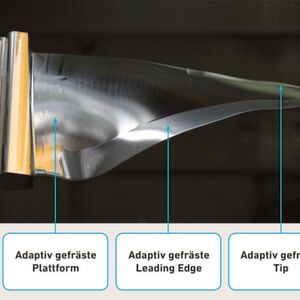

Hersteller von Strömungsprofilen produzieren perfekte Turbinenschaufeln (wie diese adaptiv zerspante Anströmkante zeigt) und halten mit dem laufenden Wandel in der Herstellung von Komponenten für die Luft- und Raumfahrt Schritt – dank der automatisierten adaptiven Frästechnologie für Turbinenschaufeln und der Minimalmengenschmierung (MMS) von Liechti Engineering.
Bildergalerie: 2 Bilder
Hersteller von Strömungsprofilen produzieren perfekte Turbinenschaufeln (wie diese adaptiv zerspante Anströmkante zeigt) und halten mit dem laufenden Wandel in der Herstellung von Komponenten für die Luft- und Raumfahrt Schritt – dank der automatisierten adaptiven Frästechnologie für Turbinenschaufeln und der Minimalmengenschmierung (MMS) von Liechti Engineering. (Bild: GF Machining Solutions)

Liechti Engineering steigert die Effizienz bei der Fertigung von Turbinenschaufeln mit automatisierter adaptiver Frästechnologie und neuer Minimalmengenschmierung. Die Schaufel kann so ohne Bedienereingriff gefertigt werden und der Werkzeugverschleiss wird verringert.

Angesichts eines historischen und globalen Umbruchs in der Fertigung von Komponenten für die Luft- und Raumfahrt stehen die Hersteller von Turbinenschaufeln gleich zweifach unter Druck: Einerseits müssen sie mit der Entwicklung Schritt halten, doch andererseits sollen die einwandfreie Qualität und höchste Effizienz beibehalten werden. Als weltweit führender Anbieter von fünfachsigen Maschinen zur Bearbeitung von Strömungsprofilen für die Turbinenfertigung in der Luft- und Raumfahrt und der Stromerzeugung ermöglicht Liechti Engineering mit der automatisierten adaptiven Schaufelfrästechnologie und der jüngst ausgezeichneten Minimalmengenschmierung (MMS) eine weitere Effizienzsteigerung bei der Fertigung von Turbinenschaufeln.

GF Machining Solutions setzt auf Luftfahrt

Luftfahrt

GF Machining Solutions setzt auf Luftfahrt

07.07.14 - GF Machining Solutions übernimmt ihre langjährige Geschäftspartnerin, die Liechti Engineering AG und stärkt damit ihre Position im Luftfahrtsektor. lesen

Automatisiertes adaptives Fräsen

Das automatisierte adaptive Fräsen von Turbinenschaufeln ist nur einer der zahlreichen Bereiche, in denen Liechti Engineering für Hersteller hochwertiger Komponenten für die Luft- und Raumfahrt einen Mehrwert schafft: Während das adaptive Fräsen weithin bekannt ist, stellt die Automatisierung, die Liechti nun ins Spiel bringt, eine echten grundlegenden Wandel dar. Beim automatisierten adaptiven Fräsen von Turbinenschaufeln wird das Werkstück in der Maschine vermessen und die CAM-Software Turbosoft für die computerunterstützte Fertigung erzeugt und optimiert darauf basierend den Werkzeugpfad. Die Fräsmaschine startet dann die automatische Bearbeitung der Schaufel – ohne jeglichen Bedienereingriff – mit höchster Produktivität und Qualität. Diese Premium-Lösung, die sich vollständig in flexible Fertigungssysteme integrieren lässt, stellt für die Hersteller von Turbinenschaufeln einen bedeutenden Durchbruch dar und basiert auf dem umfassenden Know-how von Liechti in der Bearbeitung von Strömungsprofilen sowie auf der CAD-/CAM-Software Turbosoft. Die von Liechti entwickelte automatisierte adaptive Technologie zum Fräsen von Turbinenschaufeln spart Zeit, verbessert die Produktivität und nimmt die Möglichkeit von Bedienfehlern aus der Bearbeitungsgleichung – was sich insgesamt in einer deutlichen Steigerung der Effizienz widerspiegelt.

Bearbeitung mit Minimalmengenschmierung (MMS)

Zugleich wurde die innovative MMS-Bearbeitung von Liechti jüngst von Blaser Swisslube, einem international tätigen Unternehmen zur Entwicklung und Herstellung hochwertiger Kühlschmierstoffe mit Sitz in Hasle-Rüegsau in der Schweiz, einem Benchmark unterzogen. In Zusammenarbeit mit Blaser Swisslube und dem in Solothurn in der Schweiz ansässigen Bearbeitungsspezialisten Walter AG konnte Liechti nachweisen, dass das neue MMS-Konzept die Fräsbearbeitung von Turbinenschaufeln aus Stahl optimiert und die Bearbeitungseffizienz auf eine neue Stufe hebt. Bei der MMS wird nur eine kleine Schmiermittelmenge durch die Spindel an das Schneidwerkzeug geführt – genau da, wo die Schmierung nötig ist. Jeglicher Verlust von Effizienz wird damit unterbunden.

Verbesserter Prozess: Turbinenschaufeln mit Minimalmengenschmierung

Einsparungspotential

Verbesserter Prozess: Turbinenschaufeln mit Minimalmengenschmierung

26.07.19 - Blaser Swisslube hat in Zusammenarbeit mit Liechti Engineering und der Walter AG die Fräsbearbeitung von Turbinenschaufeln analysiert. Fazit: Mit der Minimalmengenschmierung (MMS) kann der Prozess optimiert werden und sie bietet Einsparungspotenzial bei den Werkzeugkosten. lesen

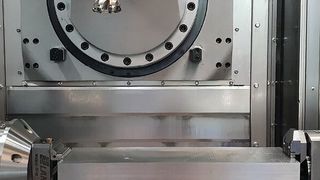

In einem Teil der Benchmark-Untersuchung bei Blaser Swisslube stellte die MMS ihren Mehrwert in der Bearbeitung von X20-Chromstahlblöcken unter Beweis und überzeugte durch einen reduzierten Freiflächenverschleiss und eine sehr gute Oberflächengüte. Bei zusätzlichen Versuchen bei Liechti Engineering in Langnau, Schweiz, wurde der schwer zerspanbare X20-Chromstahl auf einer Liechti Turbomill 1400i eingesetzt – ein echter Härtetest. Das Ergebnis: Dank der Minimalmengenschmierung wurde der Verschleiss an der Schneide reduziert und die Standzeit des Werkzeugs verlängert. Konkret haben diese Tests ergeben, dass beim Schlichten mit MMS der Werkzeugverschleiss im Vergleich zu herkömmlichen Kühlschmierstoffen um den Faktor 5 reduziert werden kann.

Alle Kühlverfahren haben ihre Vor- und Nachteile, und genau hier bietet die MMS noch grössere Aussichten auf einen fundamentalen Umbruch: Mit der Kombination aus Metallbearbeitungsflüssigkeit und MMS können die Hersteller von Turbinenschaufeln noch flexibler agieren, da sie für jegliches Material und jegliche Herausforderung, die sich ihnen stellt, den richtigen Prozess haben. Die MMS kann auf allen aktuell im produktiven Einsatz befindlichen Liechti-Maschinen nachgerüstet werden sowie auch bei neuen Liechti-Maschinen. -ari- SMM
