EtherCAT-I/O-System: IP-67-Powerverteilung mit integrierter Strom- und Spannungsmessung >> Smart-Power-Box mit Data-Logging-Funktion direkt an der Maschine

Redakteur: Nicole Moon

Firmen zum Thema

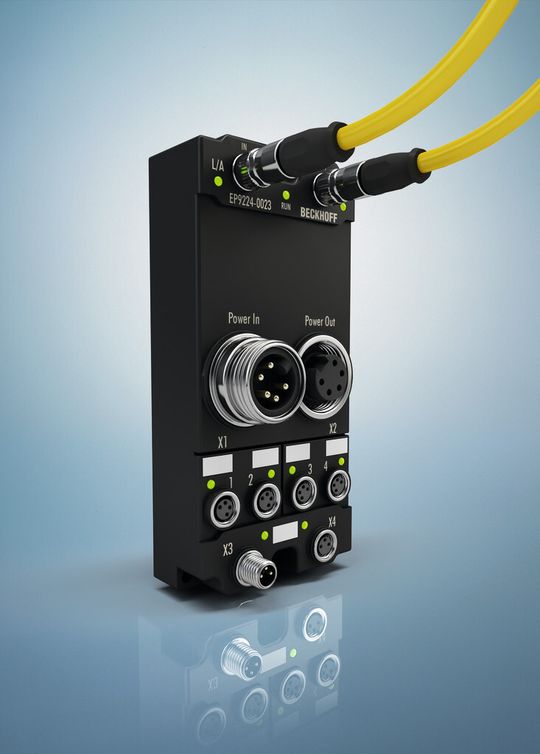

Bild: Die Smart-Power-Box EP9224 erleichtert per Data-Logging die Fehlerdiagnose und die vorbeugende Wartung der Anlagen.
Bild: Die Smart-Power-Box EP9224 erleichtert per Data-Logging die Fehlerdiagnose und die vorbeugende Wartung der Anlagen.
(Beckhoff Automation AG)

Die Smart-Power-Box EP9224 bietet neben der Anschlussmöglichkeit für vier EtherCAT-Box-Spannungsversorgungszweige auch eine interne Strom- und Spannungsmessung. Die Werte stehen per EtherCAT der Steuerung zur Verfügung und unterstützen vor allem in Verbindung mit der Data-Logging-Funktion die vorbeugende Wartung der Maschinen und Anlagen sowie die Fehlerdiagnose. In jedem 24-V-Versorgungszweig der Smart-Power-Box wird der Stromverbrauch für die Steuer- und die Peripheriespannung überwacht, begrenzt und gegebenenfalls auch abgeschaltet. Die Eingangsspannungs- und Stromwerte sowie alle Ausgangsströme können per EtherCAT als Prozessdaten an die Steuerung übergeben und ausgewertet werden. Im Fehlerfall lässt sich ein kontinuierliches Data-Logging abrufen, um so die Fehlerursache besser eingrenzen zu können. Hierzu werden in einem Ringpuffer die jeweils 40 letzten Werte von Eingangsspannung bzw. -strom, des Ausgangsstroms je Kanal, des Warning-Levels I2t sowie der internen Temperatur abgelegt. Erfasst werden diese Informationen je nach Bedarf alle 1, 10, 25, 100 oder 1000 ms. <<
