EPHJ: Komplexe Medizin-Komponenten Mehr Performance beim Langdrehen

Von Anne Richter

Anbieter zum Thema

Mit den Cincom-CNC-Drehautomaten stellt Citizen kundenindividuelle Maschinenkonzepte und Fertigungsprogramme zur hochpräzisen Herstellung von Medizintechnik-Bauteilen zur Verfügung. Ausgefeilte Kinematik schafft unter anderem hohe Freiheitsgrade im Maschinenraum.

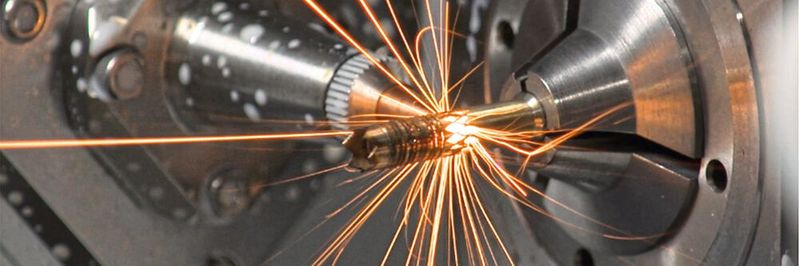

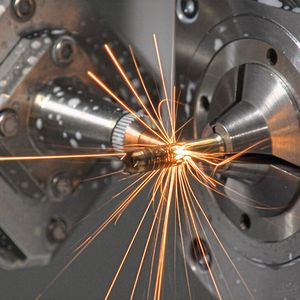

Fertigungstechnische Grenzen beim Drehen und Fräsen werden bei Citizen durch die Kombination mit der Laserbearbeitung verschoben.
Fertigungstechnische Grenzen beim Drehen und Fräsen werden bei Citizen durch die Kombination mit der Laserbearbeitung verschoben.
(Bild: Citizen Machinery )

Die Nachfrage nach innovativer, leistungsstarker Medizintechnik hat sich in den vergangenen Jahren mit zunehmendem Durchschnittsalter in der Gesellschaft sowie den steigenden Ansprüchen an die Lebens­qualität stetig erhöht. Hersteller von Komponenten für die Medizinbranche stehen vor der Herausforderung, ihre Produktivität und Qualität zu steigern sowie gleichzeitig Fertigungskosten zu senken. Maschinenbauer als Technologiezulieferer sind gefordert, ihren Kunden mit innovativen Anlagenkonfigurationen in Sachen Effizienz und Oberflächengüte entscheidende Wettbewerbsvorteile zu verschaffen.

Gebündelte Prozess-Expertise

Komplexe Medizintechnik-Bauteile, die auf Lang­drehautomaten gefertigt werden, erinnern kaum noch an konventionelle Drehteile: Knochennägel, Knochenbohrer, gewinkelte Verbindungselemente für Zahnimplantate sowie chirurgische und zahnmedizinische Instrumente erfordern in ihrer Bearbeitung unterschiedliche Zerspanprozesse. Markus Reissig, Geschäftsführer der Citizen Machinery Europe GmbH: «Mit reinen Drehoperationen lassen sich moderne, hochkomplexe Medizin- und Dentalkomponenten aus schwer zerspanbaren Hightechmaterialien wie Titan oder biokompatiblen, hochwarmfesten Legierungen längst nicht mehr herstellen. Vielmehr müssen moderne Drehautomaten heutzutage komplexe Bearbeitungszentren sein, um in einer Aufspannung etwa Schräg- und Querbohrungen, Vor- und Rückwärtsentgraten, Fräsflächen in allen Winkellagen idealerweise in Simultanbearbeitung etwa per Superimposed-Überlagerungsmodus schnell, präzise und kosteneffizient durchzuführen. Dazu stellen wir ein umfassendes Cincom-Langdreher-Anlagenportfolio bereit, das ein breitgefächertes Anwendungsspektrum in diesem Marktsegment abdeckt.»

Bildergalerie
Bildergalerie mit 6 Bildern

Ein Beispiel sind Cincoms Lösungen zur Fertigung von ultrapräzisen Kleinstteilen wie endoskopische oder chirurgische Instrumente, Knochenschrauben oder Implantate. Markus Reissig: «Das Einzige, das nicht kleiner wird, sind die strengen Standards bei Entwicklung und Produktion der eingesetzten Arbeitsmittel. An dieser Stelle sind Hersteller in der Pflicht, strengste Normen einzuhalten. Gleichzeitig müssen sie die maschinentechnischen Voraussetzungen für die effiziente Fertigung haben. Die erhalten sie von uns!»

Die Langdreher der Cincom-R-Serie im platzsparenden Design sind die Fertigungslösung für hochpräzise Kleinteile. Diese «Zerspanungssprinter» erreichen dank ihrer kompakten Hochgeschwindigkeitsspindeln 20 000 U/min im Dauerbetrieb. Keramiklager verbessern die Stabilität bei den hohen Drehzahlen. Die Spindeln können zusammen mit einer synchron angetriebenen Führungsbuchse eingesetzt werden. In Kombination mit Linear- und Servomotoren ergibt sich ein Gesamtpaket, das ultra­hohe Präzision, maximale Kompaktheit und niedrigen Energieverbrauch garantiert. Die Cincom-Langdreher der D- und M-Serie gibt es in verschiedenen Maschinenvarianten mit hohen Antriebsleistungen und vor allem mit einer hohen Anzahl von Werkzeugen. In Kombination mit der B-Achsen-Funktion für angetriebene Werkzeuge am Vertikalhalter und der Y-Achsen-Funktion am Werkzeughalter zur Rückseitenbearbeitung können selbst höchst komplexe Bearbeitungen ausgeführt werden.

In der Cincom D25 lassen sich beispielsweise bis zu 59 verschiedene Werkzeuge über Ausbaustufen beziehungsweise Optionen unterbringen. Stangenmaterial von bis zu 25 mm Durchmesser und Längen von 250 mm bzw. 65 mm ohne Führungsbuchse kann auf vielfältige Weise bearbeitet werden – unter anderem mit bis zu drei Werkzeugen simultan. Komplexe Teile, wie sie in der Medizintechnik mittlerweile Standard sind, gelingen damit mühelos.

Mit dem Laser keine Müh mit dem «µ»

Gerade wo Präzision ein wesentliches Qualitätsmerkmal darstellt, müssen oftmals verschiedene Fertigungsmethoden miteinander kombiniert werden, um zum Ziel zu kommen. Bei Cincom beispielsweise die Lasertechnologie, die µm-feine Stege, biegsame Wellen aus Rohren mit maximal 2 mm Wandstärke sowie sehr kleine Eckenradien an medizinischen Instrumenten und Implantaten erzeugen kann. Markus Reissig: «Dem Drehen und Fräsen mit Mikrowerkzeugen sind irgendwann fertigungstechnische Grenzen gesetzt – die verschieben wir mit moderner Lasertechnik. Denn gerade dort, wo Genauigkeit Priorität hat, lässt sich mit dem Laser noch das erforderliche Quäntchen mehr herausholen.»

Dazu arrangiert Citizen Präzisionsdrehen und Laserschneiden in einer einzigen Maschine. Filigrane Feinheiten lassen sich mit der Lasertechnologie in unnachahmlicher Präzision optimal herausarbeiten – dauerhaft ohne jeglichen Werkzeugverschleiss. Neben der unübertroffenen Präzision überzeugt die exakte Reproduzierbarkeit, vor allem, weil sämtliche Teilprozesse auf einer Maschine stattfinden. Markus Reissig: «Wir können die Lasereinheit in nahezu jede Citizen-Maschine ab einem Bearbeitungsdurchmesser von 20 mm integrieren.»

Smarter produzieren dank ATC und LFV

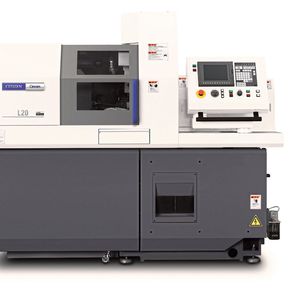

Fast jeder Cincom-Langdreher ist eine Sonderanfertigung, die optimal an die Bedürfnisse des Medizinkomponentenherstellers angepasst ist. Versehen mit Zusatzoptionen oder Automationslösungen verhelfen sie den Anwendern zu besten Ergebnissen ihrer Prozesse. Citizen bietet mit cleveren Standardlösungen und individuellen Konstruktionen den entscheidenden Mehrwert für Anwender in der Medizintechnik. Die Cincom L20 ist dazu ein gutes Beispiel: Mit neun Achsen und der Kombination aus angetriebenen und feststehenden Werkzeugen bringt die L20 bereits die idealen Bedingungen für komplexe 3D-Fräsoperationen etwa bei Implantaten oder Knochenschrauben mit. Neben der Lasertechnologie ist das Maschinenkonzept prädestiniert für weitere Performance-Multiplikatoren wie ATC und LFV.

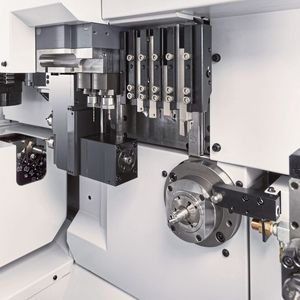

So führte Citizen mit der neuen Ausbaustufe L20-XII ATC (Automatic Tool Changer) ein hocheffizientes, automatisches Werkzeugwechsel-System ein: Dank ATC erhöht sich die Anzahl der angetriebenen Werkzeuge um ein Vielfaches. In Verbindung mit der B-Achse können insgesamt 13 + 3 Werkzeuge für die Vorderseitenbearbeitung, darunter 12 wechselbare Werkzeuge und ein integriertes eingesetzt werden. Dank des Linienkonzepts in der Maschine kann das Werkstück während der Vorderseitenbearbeitung an der Gegenspindel simultan fertig bearbeitet werden. Neben der B-Achsen-Bearbeitung bieten sich vielfältige weitere Anwendungsmöglichkeiten für die ATC-Werkzeugbestückung an. Dazu gehören verschiedene Quer- und Stirnseitenbearbeitungsprozesse mit den unterschiedlichsten Werkzeugen. Das eröffnet unterm Strich alle Freiheiten in der Vorder- und Rückseitenbearbeitung.

LFV-Technologie optimiert Gewindeprozesse

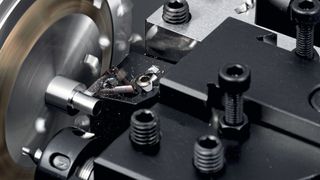

Ein weiteres Feature, das dem Anwender wichtige Wettbewerbsvorteile verschafft, ist die Citizen-Low-​frequency-vibration-cutting-Technologie, kurz LFV. Je nach Material, wie etwa Titan oder nichtrostende Stähle, führt LFV dank dreier Modi kontrolliert den Spanbruch herbei, zerkleinert die Späne, noch bevor sie Schaden anrichten können. Zur Einführung der Technologie wurde die Cincom L20 mit LFV ausgestattet, mittlerweile haben auch die Cincom L12, A20, L32 sowie M32 das spanbrechende Feature erhalten. Mit den ebenfalls mit LFV ausgerüsteten Cincom D25 sowie der Hochpräzisionsdrehmaschine MC20 ist die Palette differenziert ausgeweitet.

Markus Reissig: «Mit unseren kundenindividuellen Maschinenkonzepten lassen sich auch für Hersteller in der Medizinbranche, die bislang noch keine Erfahrung mit Langdrehmaschinen haben, innerhalb kürzester Zeit enorme Rationalisierungspotenziale erschliessen. Bei vergleichswese niedrigen Investitionskosten verschlanken Cincom-​Langdreher den Fertigungsprozess deutlich. Die Gesamtdurchlaufzeit der Werkstücke verkürzt sich, die Flexibilität der Produktionsabläufe steigt.»
