Freie Bahn für Messtaster Neue Aufspannvorrichtungen erhöhen Durchsatz

Redakteur: Anne Richter

Die Carl Zeiss 3D Automation GmbH hat ein neues System für das Aufspannen von Werkstücken auf Koordinatenmessgeräten entwickelt. Damit können die Messtaster Merkmale an Werkstücken einfacher von mehreren Seiten erfassen. Das sorgt für mehr Durchsatz.

Firmen zum Thema

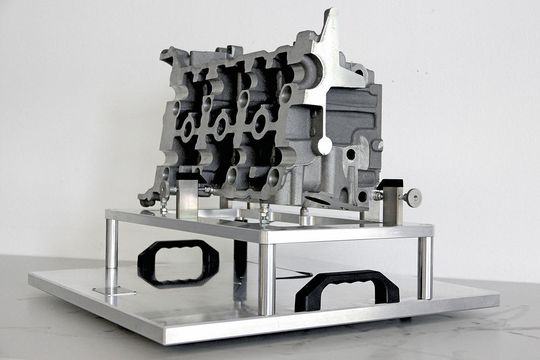

Das neue Aufspannsystem von Carl Zeiss 3D Automation sorgt für mehr Durchsatz. Ein Grund dafür ist eine verbesserte Zugänglichkeit, wodurch das Erstellen der Messprogramme vereinfacht wird.
Das neue Aufspannsystem von Carl Zeiss 3D Automation sorgt für mehr Durchsatz. Ein Grund dafür ist eine verbesserte Zugänglichkeit, wodurch das Erstellen der Messprogramme vereinfacht wird.
(Bild: Zeiss)

«Damit der Messprozess nicht zum Flaschenhals wird, kann der Anwender an einer Reihe von Stellschrauben drehen. Dazu gehört der Einsatz von Aufspannvorrichtungen, die weitgehend standardisiert sind und dem Messtaster nicht im Weg sind», erklärt Jörg Esswein, Vertriebsleiter der Carl Zeiss 3D Automation GmbH mit Sitz in Aalen östlich von Stuttgart zum neuen Aufspannsystem des Unternehmens für Koordinatenmessmaschinen.

Erhöhte Zugänglichkeit erleichtert das Erstellen der Messprogramme

Um das Werkstück für die Messtaster von möglichst vielen Seiten zugänglich zu machen, wird es bei dem neuen Vorrichtungssystem auf einem Metallrahmen fixiert – wahlweise vertikal oder horizontal. Der Rahmen ruht bei der horizontalen Variante auf vier Säulen, welche in einer Basisplatte verankert sind. Im Gegensatz dazu steht bei herkömmlichen Vorrichtungen jedes einzelne Bestimm- und Spannelement für die Befestigung des Werkstücks auf einer eigenen Säule. Diese Säulen erschweren das Messen von Merkmalen an der Bauteilunterseite. Die eingeschränkte Zugänglichkeit aufgrund der vielen Säulen muss daher im Messprogramm berücksichtigt werden, was den Programmieraufwand nach oben treibt. Die Rahmenbauweise hingegen macht das Werkstück von allen Seiten gut erreichbar. Sie beschleunigt damit die Erstellung der Messprogramme und verkürzt zudem die Messzeiten.
