AMB 2018

Neue und bewährte Technologien

| Redakteur: Anne Richter

Arbeitsraum des Matsuura Vertikal-Bearbeitungszentrums LF-160.
Bildergalerie: 4 Bilder
Arbeitsraum des Matsuura Vertikal-Bearbeitungszentrums LF-160. (Bild: Matsuura)

Matsuura präsentiert sich auf der AMB in Stuttgart mit seinen neuesten Entwicklungen. Der führende japanische Hersteller hochwertiger Bearbeitungszentren zeigt den Besuchern sowohl modernste als auch bewährte Technologien und entsprechend kompetente Beratung.

In diesem Jahr zeigt Matsuura (in der Schweiz durch Newemag vertreten) unter anderem das neueste Modell der verkaufsstarken Matsuura-MX-Reihe: das 5-Achsen-Vertikal-Bearbeitungszentrum MX-330 mit 10-fach-Palettenspeicher. Auch auf dem Stand: das Horizontal-Bearbeitungszentrum H.Plus-504, ausgestattet mit modifiziertem Rack-Magazin und aktuellster Steu­erungstechnologie zur Umsetzung der Digitalisierung in Produktionen. Auch ein Vertikal-Bearbeitungszentrum mit Linearantrieb LF-160, das vor allem für Besucher aus dem Bereich Medizintechnik interessant ist, wird in diesem Jahr präsentiert. Lasertechnologie-Interessierte können sich eingehend über die Matsuura-Hybrid-Additive-Manufacturing-Anlagen Lumex Avance-Series informieren und Abläufe und Arbeitsweisen mit dem Fachpersonal vor Ort besprechen.

Mannarme und flexible Fertigung bei leichtem Handling

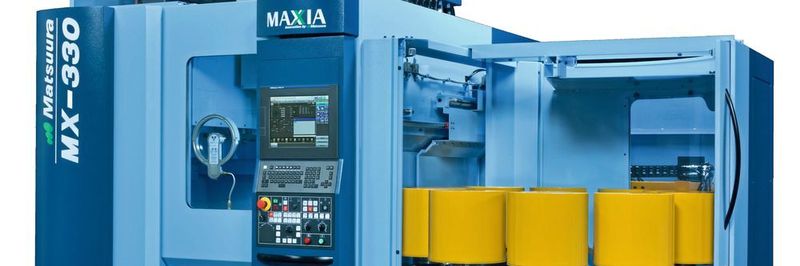

Das 5-Achsen-Vertikal-Bearbeitungszentrum MX-330 reiht sich mühelos in die Hitliste der MX-Maschinen ein. Sie steht ihren grossen Schwestern MX-520 und MX-850 in Einfachheit der Handhabung und dem hervorragenden Preis-Leistungs-Verhältnis in nichts nach. Die MX-330 ist optimal zur mann­armen Fertigung ausgelegt. Erstmals ist es bei einer MX-Maschine möglich, eine Erweiterung des Palettenspeichers bis zu 10 Paletten in die Maschine zu integrieren. Die optional verfügbare Hydraulik durch den Tisch mit 6 Anschlüssen bis max. 200 bar und die mögliche Erweiterung des Werkzeugmagazins bis 90 Werkzeugen steigern die Einsatzmöglichkeiten ebenfalls. Durch Verfahrwege X/Y/Z 435 x 465 x 560 mm, eine Spindeldrehzahl von 15 000 min–1 und die bis zu 90 Werkzeuge lassen sich Werkstücke der max. Grösse von Ø 420 x H 300 mm und einem Gewicht von 80 kg bearbeiten.

Verbesserte hybride Bearbeitungsstrategien

EMO 2017

Verbesserte hybride Bearbeitungsstrategien

21.09.17 - Der führende japanische Hersteller hochwertiger Bearbeitungszentren, die Matsuura Machinery GmbH, präsentiert in diesem Jahr drei Produktneuheiten. Ausserdem stellt das Unternehmen eine neue Generation der Hybrid-Additive-Manufacturing-Anlage Lumex Avance-25 vor. lesen

Horizontal-Bearbeitungszentrum H.Plus-504 – gerüstet für Industrie 4.0

Auch aus der horizontalen H.Plus-Reihe stellt Matsuura ein Modell aus: das Horizontal-Bearbeitungszentrum H.Plus-504 ist mit der Fanuc-Steuerungs-Oberfläche iHMi ausgestattet, was den Einsatz der Maschine in Zeiten von Industrie 4.0 einfach macht. Verfahrwege von X/Y/Z 730 x 730 x 800 mm und ein Eilgang von 60 000 min–1 machen die H.Plus-504 zu einem zuverlässigen Partner für die automatische Fertigung von Werkstücken jeglicher Art mit höchster Genauigkeit und hervorragender Oberflächengüte bei hoher Zerspanungsleistung. Die Maschine ist mit 160 Werkzeugplätzen ausgestattet und verfügt über ein neues, servogetriebenes Werkzeugmagazin, das einfach erweiterbar ist und mit kürzeren Bereitstellungszeiten überzeugt, was eine Optimierung für schnelle Zykluszeiten mit sich bringt.

Kleine, feine Bearbeitungen: LF-160 und Lumex Avance-25

Die Ultra-Hochgeschwindigkeitsbearbeitung mit Linearmotortechnologie eignet sich durch hohe Geschwindigkeitspotenziale bei maximaler Konturtreue hervorragend zur Bearbeitung sehr diffiziler Konturen und Formen. Bearbeitungszeiten können im Vergleich um bis zu 60 % reduziert werden, bei höchsten Genauigkeiten in der Kontur. Die Ultra-Hochgeschwindigkeitsspindel erreicht eine Drehzahl von 46 000 min–1 und ist geräusch- und vibrationsarm. Die Linearmotormaschine bearbeitet Werkstücke der Grösse Ø 160 x H 230 mm. Das maximale Werkstückgewicht darf 20 kg betragen. Ein Eilgang von 90 m/min und die Beschleunigungen der Achsen bis 1,5 G machen die Linearmotormaschine LF-160 zum präzisen und wirtschaftlichen Garanten in der (mannarmen) Fertigung.

Mitarbeiter des Matsuura-Lumex-Teams erläutern den Besuchern Abläufe und Arbeitsweisen des Additive Manufacturing mit den Matsuura-Hybrid-AM-Anlagen Lumex Avance-Series. Die Laser-Sinter-Maschine wurde über die Zeit immer weiter optimiert und verfügt inzwischen über einen stärkeren Laser mit einer Leistung von max. 1000 Watt und verbesserte Bearbeitungsstrategien. Diese umfassen unter anderem eine selektive Pulverabsaugung vor dem Fräsen, wodurch eine Zeitersparnis von ca. 50 % ermöglicht wird. Zudem wird das Pulver automatisch aufbereitet und auch die Pulverzuführung verbessert. Die Lumex Avance-25 fertigt jede beliebige 3D-Form mit höchster Genauigkeit und Oberflächengüte – eine Anlage für die individuellste Anpassung der Teilefertigung.

In direkter Nachbarschaft befindet sich der Stand des Matsuura-Partners MCM S.p.A. (Stand A13). MCM bietet individuelle Fertigungssysteme für Teile bis 15 000 mm Länge, die flexibel konfiguriert werden können. -ari- SMM
