Fräsen schneller als Erodieren

Präzise und schnell dank moderner Frästechnik

| Autor / Redakteur: Klaus Vollrath / Anne Richter

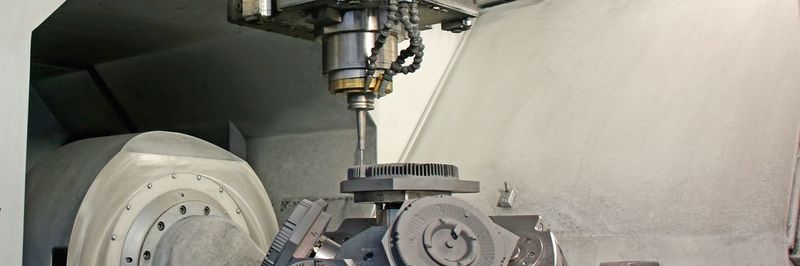

Der Blick in den Innenraum zeigt die mit insgesamt vier Führungsschienen besonders steif ausgelegte Quadroguide-Z-Achse.
Der Blick in den Innenraum zeigt die mit insgesamt vier Führungsschienen besonders steif ausgelegte Quadroguide-Z-Achse. (Bild: Klaus Vollrath)

Moderne Bearbeitungszentren für das HSC-Fräsen bieten deutliche wirtschaftliche Vorteile bei der Herstellung von Druckgussformen, da der Erodierprozess eingespart werden kann. Ein mittel- ständischer Formenbauer berichtet über seine entsprechenden Erfahrungen.

«Unsere Kunden sind vor allem Druckgiessereien, die Aluminium-, Magnesium- oder Zinkdruckgussteile für die Automobilindustrie und deren Zulieferer sowie andere Hightech-Branchen herstellen», sagt Jürgen Jung, Inhaber und Geschäftsführer der Formenbau Jürgen Jung GmbH in Gransdorf. Darüber hinaus werden auch Spritzgiesswerkzeuge angefertigt. Nach langjähriger Tätigkeit im Formenbau der Druckgiesserei, wo er bereits seine Ausbildung absolviert hatte, machte Herr Jung sich 1991 im Nebenerwerb und ab 1997 im Vollerwerb selbstständig. Mittlerweile beliefert er Druckgiessereien in ganz Deutschland und in der Schweiz, wo man die von ihm mit seiner kompetenten Mannschaft hergestellte Qualität «Made in Germany» kennt und schätzt. Der Kundenstamm umfasst etwa 80 % Lohngiessereien und 20 % Eigenbedarfsgiesse­reien. Die Zusammenarbeit mit den Eigenbedarfsgiessereien bietet deutliche Vorteile, da hier eine primäre Einflussmöglichkeit auf das Bauteildesign besteht, was letztlich Kosten und Nacharbeit beim Giesswerkzeug spart.

Entwicklungs-Know-how zum Vorteil des Kunden

«Da ich meine ersten Erfahrungen noch zu Zeiten machte, als die Giesswerkzeuge nach Zeichnungen und nicht nach 3D-CAD-Daten angefertigt wurden und die Maschinenachsen manuell verfahren wurden, habe ich die Entwicklung moderner IT-Technologien besonders aufmerksam verfolgt», ergänzt J. Jung. Dank langjähriger Tätigkeit im Formenbau für Druckgusswerkzeuge habe er viele unterschiedliche Erfahrungen bezüglich der Möglichkeiten und Grenzen des Druckgiessprozesses sammeln können. Die gesammelten Erfahrungen fliessen bei der Konstruktion der Giesswerkzeuge mit in den Design­prozess oder als Beratungsanteil ein. Diese Kooperation wirke sich positiv auf die Produktivität des Prozesses, die Haltbarkeit des Werkzeugs und die Eigenschaften des Druckgussteils aus. Auch seine Belegschaft kenne die speziellen Anforderungen an Druckgiesswerkzeuge und achte bereits zu Beginn der Herstellung auf die wichtigen Punkte.

Bei der Zusammenarbeit mit den Kunden setzt J. Jung in der eigenen CAD/CAM-Abteilung auf die CAD-Software Visi. Diese Software biete ihm optimale Durchgängigkeit von den Schnittstellen für die Datenübernahme der verschiedensten Kundendatenformate bis zu den Postprozessoren der Werkzeugmaschinen in seiner Fertigung. Zur zusätzlichen Erweiterung der internen Fachkompetenz konnte ein Ingenieur mit langjähriger Giessereierfahrung gewonnen werden, der die Kunden zusätzlich auch bei der Auslegung der giesstechnischen Elemente der Druckgiesswerkzeuge unterstützt. Für die Giess-Simulationsberechnungen wird ein versierter externer Dienstleister mit eingebunden. Von Vorteil sei auch seine Kooperation mit Forschungseinrichtungen wie den Hochschulen in Aalen und Aachen.

Interessantes zur CAD-Software Visi

Parallel schneller und zuverlässiger konstruieren

Mecadat: Schneller konstruieren in der Blechbearbeitung

Parallel schneller und zuverlässiger konstruieren

05.04.18 - Stanz- und Biegeteile produziert der Zulieferer Zetka AG & Co. in Füssen deutlich flexibler und kurzfristiger dank der CAD/CAM-Software VISI. Mit dem Softwaremodul Team Edition können mehrere Konstrukteure parallel arbeiten. Dies gelingt auf Basis einer einheitlichen Datenstruktur. lesen

Präzision – und Flexibilität bei Feuerwehr- einsätzen

«Bei unseren Formen legen wir grössten Wert auf hohe Genauigkeit, da sich dies positiv auf die Gebrauchseigenschaften der Giesswerkzeuge und die Qualität der Gussteile auswirkt», ergänzt Jan Petri, Werkzeugmechaniker und rechte Hand von J. Jung. Bei der Bearbeitung konzentriere man sich vor allem auf die harten, konturgebenden Formaktivteile und vergebe unkritischere Arbeitsgänge, wie die Herstellung von Formrahmen, an Zulieferer. Zu den wesentlichen Pluspunkten des Unternehmens gehörten auch hohe Flexibilität und schnelle Reaktionsgeschwindigkeiten bei Ausfällen oder dringend erforderlichen Reparaturen von Kunden-Giesswerkzeugen. Dies gelte für Werkzeugbruch (Teilausbrüche der Konturoberfläche) ebenso wie z. B. für das Aufschweissen und Neubearbeiten von verschlissenen Konturbereichen. Hier kämen die Stärken des direkt vom Inhaber geführten kleineren Mittelstandsbetriebs voll zur Geltung. Der Chef kenne seine Ressourcen und Produktionsplanungen aus dem Effeff und könne zeitnah Entscheidungen über Neu- oder Umplanungen von Maschinenkapazitäten und Personal treffen. Solche brandeiligen Aufträge nehme man auch für Giessformen an, deren ursprüngliche Hersteller Probleme damit hätten, bei ihren Kapazitäten entsprechend flexibel umzudis­ponieren. Zudem gebe es, so Herr Petri, im Unternehmen keine Verkettungen der Fertigungsanlagen, wodurch sich Prozessketten ohne grössere Probleme auftrennen und neu zusammenstellen lassen.

Kürzlich habe ein Kunde einen Folgeauftrag zu einem baugleichen Nachfolgewerkzeug einer vor Jahren gebauten älteren Form beauftragt, die man damals noch überwiegend durch Senkerodieren hergestellt hatte. In diesem Fall wurde beschlossen, die Herstellung des neuen Werkzeugs weitgehend von Erodieren auf HSC-Fräsbearbeitung umzustellen. Statt wie früher auswerferseitig acht Elektroden einzusetzen, wurde diesmal nur noch eine benötigt, und auch düsenseitig blieb von damals zwei Elektroden nur noch eine übrig. «Obwohl der Aufwand für diese Neukonzipierung der Fertigungstechnologie erheblich war, hat es sich von der Gesamtkostenkalkulation her gerechnet», bilanziert Jürgen Jung.

HSC-Fräsen schneller als Erodieren

«Im Lauf der letzten Jahre haben wir unsere Arbeitsweise nach und nach vom Erodieren zum HSC-Fräsen umgestellt», erläutert J. Jung. Das Erodieren sei ein Verfahren, durch das in der Konturoberfläche schädliche Zugspannungen sowie eine Weissschicht entstehen, die bei ungenügender Poliertiefe zu vorzeitigem Konturverschleiss an der Druckgiessform führen können. Diese Weissschicht müsse nach dem Erodieren mit erheblichem Zeit- und Kostenaufwand abgetragen werden. Auch stelle die beim Erodieren erreichbare Genauigkeit ihn nicht immer zufrieden. Deshalb habe man vor vier Jahren zunächst in ein Fünfachs-Fräsbearbeitungszentrum mit Schwenkkopf und Rundtisch von Matek investiert. Damit sei man in die 5-Seiten-Bearbeitung von Formen eingestiegen. Die Kostenvorteile stellten sich schnell dar, was sich dann auch für die Kunden lohnte. Mittlerweile werde viel weniger erodiert als noch vor einigen Jahren, weil das HSC-Fräsen schneller und genauer ist. In der Folge stieg der Fräsanteil deutlich an, während das Erodieren signifikant abnahm. Nach drei Jahren habe man bereits über ein zweites System nachgedacht, das allerdings höhere Ansprüche an Genauigkeit und Fahrdynamik erfüllen sollte als die vorhandene Anlage.

Röders von Fachkollegen empfohlen

«Einen wichtigen Beitrag zur Entscheidung für das neue Fertigungssystem bildete die Erfahrung von Branchenkollegen», sagt J. Petri. Natürlich habe man recherchiert, Prospekte gesichtet und Daten verglichen, doch im Vordergrund standen insbesondere praktische Langzeiterfahrungen von befreundeten Formenbauern. Dabei kristallisierte sich heraus, dass mit der Röders-Maschine hervorragende Langzeitgenauigkeiten erreicht werden können und zudem diese Maschinen eine gute Zuverlässigkeit hätten. Auch biete Röders einen schnellen und kompetenten Service. Angesichts der Bedeutung der Investition wurde auch ein Kollegenbetrieb besucht, der bereits zwei Röders-Anlagen im Einsatz hatte. Dessen Empfehlung zugunsten von Röders gab dann letztlich den Ausschlag. Weiterer wichtiger Punkt war auch die Möglichkeit, das System sowohl für die HSC-Bearbeitung der gehärteten Konturteile der Formen als auch für das Fräsen von Grafitelektroden einzusetzen, denn trotz sinkenden Anteils bleibe das Erodieren in bestimmten Bereichen wie z. B. bei tiefen, schmalen Rippen nach wie vor unverzichtbar. Bis dato habe man rund 90 % des Bedarfs an Elektroden zukaufen müssen. Nach Einführung der neuen Röders werden inzwischen so gut wie alle Elektroden im Hause gefertigt. Ein weiterer Faktor war die Kompetenz des Vertriebsmitarbeiters von Röders, der bei der Auslegung der für die Anforderungen von J. Jung passenden Maschine beratend zur Seite stand. Im September/Oktober 2016 wurde die Anlage – ein fünfachsiges HSC-Fräsbearbeitungszentrum RXU 1001 – schliesslich in Betrieb genommen.

Weiteres Anwendungsbeispiele zu HSC-Anlagen von Röders GmbH

Graphit und Stahl schneller und sauberer fräsen

Mediumverteiler

Graphit und Stahl schneller und sauberer fräsen

09.05.15 - Eine automatisierte Verarbeitung der Werkstoffe Stahl und Graphit in der gleichen Fräsmaschine ist wegen der sehr unterschiedlichen Anforderungen bezüglich Kühlung und Schmierung sowie vor allem wegen der Verschmutzung durch Graphitstaub unüblich. Durch Einsatz eines Mediumverteilers konnten bei Phoenix Contact alle diesbezüglichen Herausforderungen gemeistert werden. Positiver Zusatzeffekt sind deutlich erhöhte Werkzeugstandzeiten. lesen

Learning by Doing

«Im Prinzip konnten wir mit dieser Anlage schon vom ersten Tag der Inbetriebnahme an produzieren», erinnert sich J. Jung. Praktisch von Beginn der Schulung an habe man Bearbeitungen an realen Frästeilen durchgeführt. Dabei erwies sich als Vorteil, dass das genutzte CAM-System auch im Hause Röders zum Einsatz kommt. Somit kennen die Leute dort vor Ort die Knöpfe und Bildschirm-Icons genau, sodass man bei Rücksprachen für optimale HSC-Strategien über Teamviewer eins zu eins Informationen austauschen kann. Die windowsbasierte Röders-Steuerung sei erfreulich einfach und intuitiv bedienbar und sehr einprägsam, auch bei Rückmeldungen zur Abarbeitung der Anwendung werde nach Relevanz sortiert, was sehr hilfreich sei. Positiv zu bewerten seien auch das sehr übersichtliche Handbuch, auf das auch an der Steuerung zugegriffen werden kann, sowie die Klartext-Unterlegung von Befehlen. So könne man beispielsweise alternativ zum üblichen M-Befehl auch einfach «Öl an» eingeben. CNC-Programme könnten ohne gros­sen Aufwand händisch ergänzt werden, etwa um eine Bohrung einzufügen oder Operationen mit anderem Ursprung zu wiederholen. Zum Service von Röders könne er eigentlich nur sagen, dass dieser einen guten Leumund habe, weil er in den anderthalb Jahren seit Inbetriebnahme noch gar nicht richtig gefordert wurde.

Überzeugende Präzision

«Die Präzision der neuen HSC-Fräse ist beeindruckend und erleichtert uns die Arbeit erheblich», verrät J. Petri. Bearbeitet werden sowohl Formen-Warmarbeitsstähle mit Härten von 44-47 HRC als auch Grafitelektroden. Für die Abreinigung des Grafitstaubs ist die Maschine mit einem leistungsfähigen Staubsaugsystem ausgestattet. Die Bearbeitungswerkzeuge erreichten auch bei der Hartbearbeitung hohe Standzeiten, wohl auch wegen der geringen Vibrationen. Deshalb überzeuge das System aus Bearbeitungswerkzeugen und Röders-Maschine auch hinsichtlich der Oberflächengüte. Man könne mit Fräsern bis herab zu Durchmessern von 0,3 mm arbeiten und damit erforderlichenfalls in den Formen kleinste Eckenradien von lediglich 0,2 mm realisieren.

Früher habe man Schieber mit Vorhalt gefräst und dann manuell nacharbeiten müssen. Heute könne man sie fertig bearbeitet aus der Maschine nehmen und meist sofort in die Form schieben. Auch der Zeitbedarf für das Tuschieren der Formen ist seit Verwendung der neuen Röders-Fräse in den meisten Fällen erheblich reduziert worden. Die Qualität der Formen sei inzwischen so gut, dass die gelieferten Druckgiesswerkzeuge im Schnitt mit lediglich einem Bemusterungsdurchlauf abgenommen werden. Zudem betreffe mögliche Nachbearbeitung oft eher die Giesstechnik als die Teilekontur. Mit solchen Ergebnissen mache das Arbeiten sehr viel Spass.

Das zum Einsatz kommende, durchgängig auf allen Fertigungsanlagen installierte Nullpunktspannsystem, dessen Spannzapfen direkt an der Werkstückunterseite angebracht werden, bietet für den zeitlichen Rüstaufwand entscheidende Vorteile. In Kombination mit der Koordinatenmessmaschine können die Werkstücke und die zur Anwendung kommenden Spannmittel schon vor dem Einsetzen in das Bearbeitungszentrum genau eingemessen werden, sodass der bisher in der Maschine erforderliche Zeitaufwand für das Rüsten auf ein Minimum reduziert werden konnte. SMM
