Individuell adaptierbare Messtechnik zum Überwachen von Fertigungsprozessen speziell in der E-Mobilität und der Elektronik sowie zur Qualitätssicherung stellt Kistler vor. Zum Programm gehören Sensoren, Messverstärker, Messflansche für Drehmomente und komplette Prozessüberwachungen.

Anwender in der E-Mobilität und der Elektrotechnik können mit den unterschiedlichen Messsystemen und Sensoren von Kistler ihre Fertigungs- und Montageprozesse engmaschig überwachen. Diese tragen dazu bei, effizient zu fertigen und leistungsfähige, in der Qualität vollständig überwachte Produkte herzustellen.

Drehmomente und Drehwinkel messen

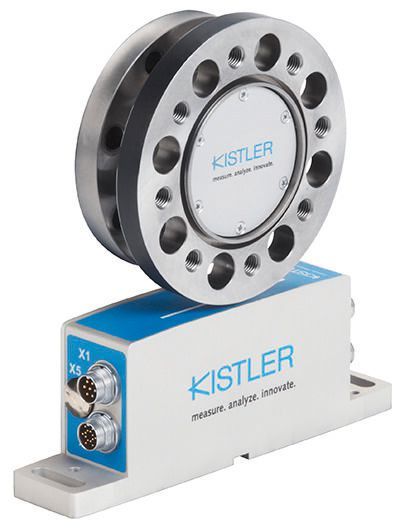

Der Messflansch KiTorq 4552A für Anwendungen in Entwicklungs- und EOL-Prüfständen misst die Effizienz elektrischer Antriebe oder Pumpen, indem er nicht nur Drehmoment, sondern auch Drehzahl und Drehwinkel des zu prüfenden Motors erhebt. Auch bei bis zu 30 000 1/min Drehzahl misst er das Drehmoment exakt. Die Drehwinkelmessung ist auf 0,01° genau. Durch den integrierten Drehwinkelsensor ist der Aufbau sehr kompakt. Die Messdaten erfasst der Messflansch in zwei kalibrierten, individuell definierbaren Messbereichen. Sie lassen sich über interne digitale Ethernet- und Feldbus-Schnittstellen übertragen. Somit sind sie vor Störungen von aussen und gegen Datenverluste geschützt.

Bildergalerie

Beim Messflansch ist der Luftspalt zwischen Rotor und Stator auf 50 mm vergrössert. Ein störender Antennenring entfällt. Das vereinfacht den Zugang bei der Wartung und ermöglicht, Rotor und Stator einfach auszutauschen. Die Variabilität des Messsystems zeigt sich im flexiblen Einsatz von bis zu fünf Rotoren. Rotoren und Statoren sind separat kalibriert, tauschen aber die jeweiligen Parameter automatisiert aus. Anwender müssen so keine weitere Kalibrierung durchführen, sondern können schnell und unkompliziert ihre Messungen fortsetzen.

Flexible Konnektivität

Einfach und genau lassen sich Daten in unterschiedlichsten Produktionsumgebungen mit dem Ladungsverstärker ICAM-B 5073B erfassen. Er hat individuell konfigurierbare Kanäle, verrechnet und gewichtet Eingangssignale und lässt sich so genau und flexibel an die jeweilige Messsituation anpassen. Eine Maschinenüberwachung auf Basis der im Leistungsverstärker definierten Prozessschwellenwerte kann dazu beitragen, unerwartete Ausfälle zu vermeiden, Stillstandzeiten zu verkürzen und die Lebensdauer von Maschinen zu verlängern. Mobile Ladungsverstärker (Handheldgeräte) der Bauarten 5811A00 und 5811A01, jeweils mit integrierter Datenerfassung und optionaler Isolationsprüfung, ermöglichen, Daten der in Maschinen eingesetzten Sensoren direkt an den Maschinen zu vergleichen und zu verifizieren. Die Messwerte können nicht nur aufgezeichnet und in den Messgeräten gespeichert, sondern auch direkt auf dem integrierten Touchscreen visualisiert werden.

Für extreme Umgebungen konzipiert sind Dehnungsmessstreifen-Verstärker 4709A mit IO-Link-­Interface. Sie verfügen über Tiefpassfilter, Spitzenwertspeicher und Sample-and-Hold-Funktionen sowie fortschrittliche Funktionen zur Diagnose- und Fehlererkennung. Genau und zuverlässig erfassen sie bei Daten bei bis zu 8kS/s Abtastrate und 24 Bit ADC-Auflösung.

Effizient fügen

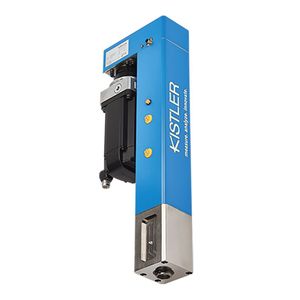

Elektromechanische Fügesysteme von Kistler arbeiten besonders effizient. Das betrifft zum Beispiel Fügemodule NCFE 2/5. Sie arbeiten günstiger als pneumatische Systeme. Dank integrierter Ablaufsteuerung sind sie zudem besonders bedienerfreundlich und lassen sich schnell und einfach in unterschiedliche Prozessumgebungen einbinden. So eignen sie sich besonders zum Aufpressen von Magneten sowie zum Einpressen von Wälzlagern in Gehäuse von Elektromotoren. Wegen ihrer kompakten Bauweise können sie auch mobil, beispielsweise an Roboterarmen, eingesetzt werden. Fügesysteme von Kistler stehen als Einzelkomponente oder Komplettsysteme zur Verfügung.

Umfassende Prozessüberwachung für höchste Qualität

Komplexe Prüf- und Montageprozesse können mit den Systemen zur Prozessüberwachung der Baureihe maxymos genau kontrolliert werden. Damit lässt sich die Produktqualität exakt bewerten.

Die Variante maxymos 1.9.2 TL/NC umfasst eine Reset-Measure-Sprung-Kompensation für Kleinkraftmessungen sowie gesonderte Tarierungen für die Sensorik und eine erweiterte Hüllkurvenfunktion für steilere Flanken. Das System bietet zusätzlich ein erweitertes Lizenzangebot, das die Anzahl der verfügbaren Bewertungsfenster verdoppelt und somit eine noch exaktere Prozessüberwachung ermöglicht. Durch die anwenderfreundliche Mehrpunktkalibrierung, bei der bis zu 31 Kalibrierpunkte gesetzt werden können, wird die Linearität der Kraftmessung über den gesamten Messbereich erhöht, wodurch die Messungen noch genauer an die Prozessanforderungen angepasst werden können. Funktionen wie das überarbeitete LDAP, die OPC-UA-Schnittstelle, Audit-Trail sowie die Qualityworx-Einbindung sorgen für eine zentralisierte Benutzerverwaltung und eine einfache Integration in bestehende Strukturen.

Mit der Variante maxymos BL – 5867C ergänzt der Hersteller Kistler sein Produktspektrum. Sie bringt signifikante Verbesserungen. Eine grössere, kapazitive Anzeige vereint angenehmere Lesbarkeit und einfachere Bedienbarkeit. Ein USB-Anschluss ermöglicht die komfortable Übertragung von Back-up- und Restoredaten. Ebenso lassen sich erfasste Messdaten speichern. Darüber hinaus können zum Beispiel Lesegeräte für Barcode angeschlossen werden. Über variable Lizenzen lassen sich die Gerätefunktion erweitern. Das betrifft zum Beispiel Zugriffsschutz mit individuellen Benutzergruppen, LDAP-Funktion und IloT-Anbindung via Schnittstelle OPC UA sowie einen Sequenzer-Modus für die integrierte Prozesssteuerung. Diese Prozessüberwachungssysteme fokussieren auf eine Anlagenintegration über industrielles Ethernet.

Software analysiert Daten

Zum Auswerten erhobener Daten verwirklicht Kistler die Software zum Messdatenmanagement Madam und die Software jbeam zur Messdatenanalyse und Visualisierung. Beide eignen sich nicht nur für die Datenverwaltung und -auswertung. Spezifische Analysevorlagen können integriert werden. Gemeinsam mit Experten von Kistler lassen sich individuelle Vorlagen entwickeln und mit Maschinen ausliefern. So können Endnutzer interaktive Messdatenanalysen durchführen, von der automatischen Berichterstellung profitieren sowie Assistenten erstellen, die die Anwender durch die Analyse führen.
