Schnell gemessen und einfach ausgewertet

| Redakteur: Anne Richter

>> Schneider Messtechnik präsentiert seine neuen Messsoftware-Pakete M2 und M3. Die M2-Messsoftware ist zur präzisen, manuellen Messung geometrischer Grössen entwickelt worden, die M3 ist eine Messsoftware mit Bildverarbeitung.

Firmen zum Thema

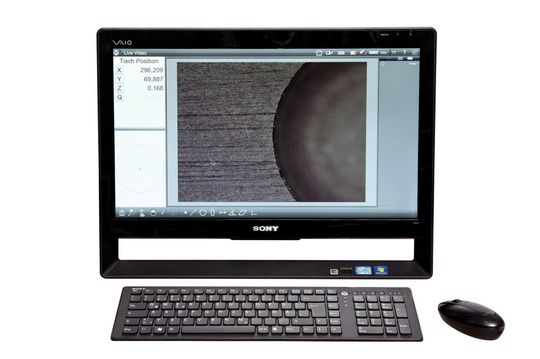

Messsoftware M3: für die manuelle Messung geometrischer Elemente mittelskameragestützter Messgeräte.
Messsoftware M3: für die manuelle Messung geometrischer Elemente mittelskameragestützter Messgeräte.
(Bild: Schneider Messtechnik)

ari. «M2 ist eine Messsoftware mit und ohne Kantensensor auf Tablet-PC zur präzisen, manuellen Messung geometrischer Grössen mittels Multi-Touch-Anwendung. M3 ist hingegen eine Messsoftware mit Bildverarbeitung auf Touch-Screen-Panel-PC zur präzisen, manuellen Messung geometrischer Elemente mittels intuitiver Multi-Touch-Anwendung. Zu den Highlights von M3 zählen neben den nicht versteckten Untermenüs auch die übersichtlich strukturierte Bedienoberfläche sowie der innovative Kantenalgorithmus», erläutert Uwe J. Keller, Marketingleiter von Dr. Heinrich Schneider Messtechnik, die neue Software.

Erweiterung für Profil- und Messprojektoren

Die M2-Messsoftware ist die ideale Erweiterung für Profil- und Messprojektoren und eröffnet für diese Geräte auch neue Wege bezüglich Handhabung und Messgenauigkeit bei der Messung geometrischer Grössen. Die in kürzester Zeit erlernbare Multi-Touch-Anwendung wurde inspiriert von der Funktionalität und der Einfachheit der Smartphone- und Tablet-Bedienung. M2 beeindruckt mit übersichtlicher Bedienoberfläche ohne versteckte Untermenüs. Die Messfunktionen werden über grosse Funktionstasten aufgerufen und die gemessenen Elemente massstabsgetreu in der Teileansicht dargestellt.

Bildergalerie

Konstruktionen und Relationen werden durch einfaches Antippen der gemessenen Elemente in der Grafik erstellt. Umfassende Toleranzprüfungen der Elemente nach DIN/ISO sowie klar strukturierte Datenprotokolle sind ebenfalls integriert, ein hochgenauer Kantensensor ist optional erhältlich. Je nach Modell des Projektors ist dieser auf dem Projektionsschirm montiert oder präzise in den Strahlengang integriert.

Manuelle Messung mittels kameragestützter Messgeräte

Die M3-Messsoftware spielt ihre Stärken insbesondere bei der präzisen, manuellen Messung geometrischer Elemente mittels kameragestützter Messgeräte in der Einstiegsklasse aus. Die Installation auf einen Multi-Touch-Panel-PC erlaubt die Bedienung auch direkt am Bildschirm und hat durch dessen Grösse von 21,5'' auch den notwendigen Platz dazu. Die Software besticht mit einem innovativen Kantenalgorithmus zur schnellen und reproduzierbaren Messpunkterfassung. Zu den Standardfunktionen von M3 gehören die einfachste Bemassung der gemessenen Merkmale sowie deren Protokollierung – grafisch und tabellarisch.

Direkter Bezug zwischen Zeichnung und Werkstück

Der Messvorgang wird grundsätzlich im Livebild durchgeführt. Die ermittelten Messwerte werden in einer Grafik erfasst, welche auch auf dem Livebild eingeblendet werden kann. Somit wird ein direkter Bezug zwischen Zeichnung und Werkstück hergestellt. Natürlich lassen sich auch Abläufe in einem Messprogramm speichern, welches automatisch während des ersten Messvorgangs erstellt wird. Beide Pakete sind auch als Upgrade für bestehende Projektoren und Werkstatt-Mikroskope erhältlich. <<
