Der neue Weg zu modularen und IoT-fähigen Maschinen und Anlagen Ultra-Kompakt-IPCs für Automatisierung, Visualisierung und Kommunikation

Redakteur: Silvano Böni

Mit der zunehmenden Modularisierung von Maschinen und Anlagen sowie dem Trend zur Reduzierung von Schaltschränken kommt dem Platzbedarf der Steuerungstechnik eine wachsende Bedeutung zu. Parallel dazu fordern immer komplexere und aufwendigere Maschinen mehr Rechenleistung. Genau für diese Anforderungen hat Beckhoff seine Ultra-Kompakt-Industrie-PCs entwickelt.

Firmen zum Thema

(Bild: Beckhoff)

Vorgestellt wurde die Serie ultrakompakter Industrie-PCs von Beckhoff bereits auf der SPS IPC Drives 2016 mit dem C6015. Ausgestattet mit einer Intel-Atom-CPU eignet er sich universell für Automatisierungs-, Visualisierungs- und Kommunikationsaufgaben im mittleren Leistungsbereich. Der mit nur 82 x 82 x 40 mm sehr kleine und industrietaugliche Multi-Core-IPC baut um den Faktor 3 kompakter als der C6905, der bis dahin kleinste Schaltschrank-IPC im Portfolio. Mit einer Preisersparnis von rund 25 Prozent reiht er sich zudem deutlich unterhalb der bisher günstigsten x86-PCs von Beckhoff ein. Als ausserdem sehr flexibel zu montierende Lösung erschliesst er auch Anwendungsbereiche, die der IPC-Technologie bisher aus Kosten- oder Platzgründen verschlossen waren.

Vier Gründe für eine echte Erfolgsgeschichte

Bereits im ersten Jahr hat der Ultra-Kompakt-IPC C6015 eine wahre Erfolgsgeschichte geschrieben. In vielen ganz unterschiedlichen Applikationen hat er Einzug gehalten, darunter auch in zahlreichen Grossprojekten im In- und Ausland mit jeweils hohen Stückzahlen. Dabei konnte das Konzept der neuen IPC-Generation aus mehreren Gründen überzeugen:

Bildergalerie
Bildergalerie mit 5 Bildern
  • Das wesentliche Merkmal ist die kompakte Bauform, ohne dass hierfür Kompromisse hinsichtlich der Industrietauglichkeit gemacht werden. Dies belegt unter anderem das Design als rein passiv gekühltes, langzeitverfügbares Gerät im robusten Aluminium-Zinkdruckguss-Gehäuse. Auch alle bekannten Industriemerkmale wie beispielsweise 0 bis 55° C Betriebstemperaturbereich oder hohe Schwingungs- und Schockfestigkeit sind gegeben.
  • Die Intel-Atom-CPU mit bis zu vier Prozessorkernen bildet durch die hohe Rechenleistung gepaart mit geringem Energieverbrauch die ideale Basis für alle Applikationen im unteren und mittleren Performance-Bereich.
  • Das flexible Montagekonzept ermöglicht sowohl die vertikale als auch horizontale Rückwandbefestigung im Schaltschrank. Ausserdem lässt sich der C6015 durch seinen symmetrischen Kühlkörper im entsprechenden Montagerahmen frei positionieren. Dies erlaubt sogar auf engstem Bauraum vielfältige Montageszenarien mit freier Orientierung der auf einer Seite zusammengefassten Anschlussebene, die sich auf diese Weise exakt in Richtung der ankommenden Kabel ausrichten lässt. Bislang war dies in vielen Fällen nicht möglich, sodass letztendlich das Maschinendesign den Einsatz eines Industrie-PCs verhindert hat.
  • Hinzu kommt die vollwertige, auf den universellen Einsatz des IPC abgestimmte Ausstattung und Schnittstellenkonfiguration, unter anderem mit 30 GB M.2-SSD, 2 GB DDR3L-RAM (erweiterbar auf bis zu 4 GB), ein DisplayPort-Anschluss, ein On-Board-Dual-Ethernet-Adapter mit 2 x 100/1000Base-T-Anschluss sowie ein USB-3.0- und ein USB-2.0-Port.

C6015: Vielfach als IoT-Gateway im Einsatz

Neben dem Einsatz als typischer Steuerungsrechner für Automatisierungs- und Visualisierungsaufgaben verdankt der C6015 seinen Erfolg insbesondere IoT-Anwendungen. Konkret zeigt sich dies daran, dass circa die Hälfte der bisher eingesetzten Rechner Kommunikationszwecken bei IoT-Lösungen dienen. Dabei kann es sich um das reine Sammeln, Aufbereiten und Bereitstellen von Prozessdaten handeln oder aber um die komplexeren Aufgaben eines IoT-Gateway. Hier unterstreicht zudem die Microsoft-Azure-Zertifizierung des C6015, dass sich das Gerät ideal für Industrie-4.0-Anwendungen eignet.

Gerade auch bei Bestandsanlagen erweist sich der Ultra-Kompakt-IPC C6015 als prädestiniert für solche Kommunikationsaufgaben. So lassen sich beispielsweise vorhandene Maschinen durch seinen Einsatz – je nach Bedarf als IoT-Gateway oder reiner Datensammler – ohne grossen Aufwand mit zusätzlicher IoT-Fähigkeit ausstatten und auf diese Weise entsprechend zukünftiger Kommunikationsanforderungen aufrüsten.

C6030: Erfolgreiches Konzept kombiniert mit High-End-Rechenleistung

Beckhoff baut die Familie dieser ultrakompakten, universellen und flexibel montierbaren Industrie-PCs kontinuierlich aus. So wurde die Ultra-Kompakt-IPC-Serie zur SPS IPC Drives 2017 um den C6030 als High-End-Variante mit Prozessoren der höchsten Leistungsklasse erweitert. Denn das mit dem C6015 eingeführte Konzept hat schnell auch bei Automatisierungs-, Visualisierungs- und Kommunikationsanwendungen überzeugt, die über den mittleren Performancebereich hinausgehen.

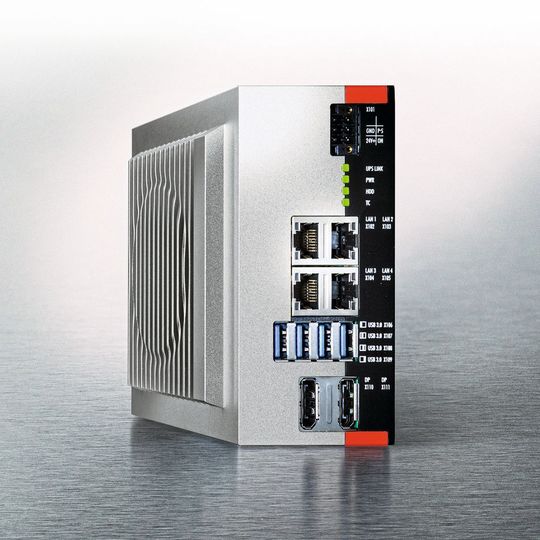

Der ebenfalls Microsoft-Azure-zertifizierte C6030 setzt das vom C6015 bekannte Gerätekonzept um. Neben den Intel-2-Kern-CPUs Celeron und Pentium werden hier konsequent die Intel-Core-i-Prozessoren der 6. und 7. Generation mit bis zu vier Kernen integriert. Möglich wurde dies unter anderem durch ein neu konzipiertes Kühlkonzept, basierend auf einem langlebigen, doppelt kugelgelagerten, drehzahlüberwachten und geregelten Lüfter. Der Rechner baut mit 132 x 132 x 67 mm nahezu um den Faktor 2 kompakter als der vergleichbare Schaltschrank-PC C6930 und bietet schon in der Grundausstattung mehr Schnittstellen als dieser – On-Board-Ethernet-Adapter mit 4 x 100/1000Base-T-Anschluss, vier USB-3.0-Ports, zwei DisplayPort-Anschlüsse. Integriert sind auch zwei leicht zugängliche Slots für M.2-SSD-Speicher (inklusive RAID). Zudem ergibt sich je nach Ausstattung eine Preisersparnis von bis zu 34 Prozent gegenüber den vergleichbaren IPCs der C69xx-Serie.

Mit Prozessoren bis hin zum Intel Core i7 mit vier Kernen à 3,6 GHz oder dem Core i3 mit zwei Kernen à 3,9 GHz bietet der C6030 auf diesem kompakten Bauraum eine bisher wohl unerreichte Rechenleistung. Auf diese Weise steht das erfolgreiche Konzept der Ultra-Kompakt-IPCs auch bei sehr grossen und komplexen Maschinen, CNC- oder XTS-Applikationen, umfangreichen Achssteuerungen, aufwendigen HMI-Applikationen oder bei extrem kurzen Zykluszeiten und grossvolumigem Datenhandling zur Verfügung. Bei Bestandsanlagen eignet sich der C6030 über das reine Nachrüsten hinaus insbesondere als leistungsfähiger Ersatz der bisherigen Steuerungsplattform. Mit seiner hohen Performance erledigt er dann problemlos die komplette Maschinenautomatisierung und -visualisierung sowie alle IoT-Aufgaben. Dabei profitiert der Anwender wie schon beim C6015 vom äusserst flexiblen Montagekonzept mit vertikaler und horizontaler Rückwandbefestigung und freier Positionierung des IPC im Montagerahmen. SMM
