Umweltfreundliche Wasserschmierung für Gleitlager

| Redakteur: Lilli Bähr

Im galvanisch gesteuerten Reibkontakt lagern sich die ionischen Fluide an die Metalloberfläche an und verbessern so die tribologischen Eigenschaften Reibung und Verschleiß.
Im galvanisch gesteuerten Reibkontakt lagern sich die ionischen Fluide an die Metalloberfläche an und verbessern so die tribologischen Eigenschaften Reibung und Verschleiß. (Bild: Fraunhofer IWM)

Forscher des Fraunhofer IWM haben eine Methode entwickelt, mit der sich Gleitlager künftig auf Wasserbasis schmieren lassen können. Das ist deutlich umweltfreundlicher.

Für gewöhnlich benutzt man Schmierstoffe auf Mineralölbasis, um Lager von Maschinen zu schmieren. So wird verhindert, dass Metall auf Metall reibt und die Lager verschleissen. In Deutschland werden jedes Jahr rund eine Million Tonnen Schmiermittel verbraucht. Auch die Herstellung, der Betrieb und die Entsorgung ist bei Öl unter Umweltgesichtspunkten problematisch.

Umweltfreundliche Schmierstoffe auf Wasserbasis

Im Sinne des Umweltschutzes wäre es besser, Schmierstoffe auf Wasserbasis herzustellen. Doch dagegen spricht bislang, dass Metallteile korrodieren, wenn sie Wasser ausgesetzt sind. Einer Arbeitsgruppe vom Fraunhofer-Institut für Werkstoffmechanik IWM in Freiburg ist es jetzt gelungen, Wasser mithilfe von Additiven so zu verändern, dass es in Zukunft tatsächlich als Schmierstoff eingesetzt werden könnte. Dr. Tobias Amann und seine Kollegen am Fraunhofer IWM konnten damit gleich zwei Fliegen mit einer Klappe schlagen: Zum einen soll sich die Schmierung insgesamt verbessern, weil Wasser weniger zähflüssig ist als Öl. Zum anderen soll die Korrosion verhindert werden.

Gleitlager mit elektrochemischem Innenleben

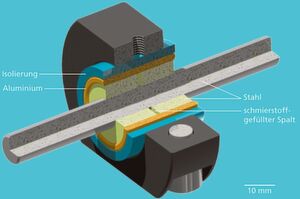

Die gesinterte, innere Schicht des Lagers ist von einem kleinen Kanal durchzogen. Damit kann das Wasser zwischen der rotierenden Welle und der äußeren Aluminiumschicht fließen. Diese direkte Verbindung ist entscheidend für den elektrochemischen Prozess.
Die gesinterte, innere Schicht des Lagers ist von einem kleinen Kanal durchzogen. Damit kann das Wasser zwischen der rotierenden Welle und der äußeren Aluminiumschicht fließen. Diese direkte Verbindung ist entscheidend für den elektrochemischen Prozess. (Bild: Fraunhofer IWM)

Im Detail haben die Forscher ihr Verfahren an einem Gleitlager entwickelt. Ein solches Lager ähnelt einem Ring, der eine rotierende Welle aus Stahl umfasst. Dieser Ring besteht aus mehreren Schichten, die von aussen nach innen folgendermassen aufgebaut sind: einer Hülse, die das Lager umgibt, einer Schicht aus Aluminium und einer Schicht aus gesintertem Metall, die die Welle umfasst. Der Clou besteht darin, dass die gesinterte, innere Schicht von einem kleinen Kanal durchzogen ist. Damit kann das Wasser zwischen der rotierenden Welle und der äusseren Aluminiumschicht fliessen. Diese direkte Verbindung ist entscheidend für den elektrochemischen Prozess. Dieser beruht darauf, dass sich zwischen unedlen Metallen wie Aluminium und edleren Metallen wie Eisen eine elektrische Spannung aufbaut – ganz ohne ein elektrisches Feld von aussen anlegen zu müssen.

Wasser in Schmierstoff verwandeln

Diese zwischen dem Aluminium im Gleitlager und dem Eisen in der Welle herrschende elektrische Spannung nutzen die Forscher aus, um das Wasser in einen Schmierstoff zu verwandeln. „Wir mischen dem Wasser sogenannte ionische Flüssigkeiten zu“, erläutert Amann. „Dabei handelt es sich um flüssige Salze, die Anionen und Kationen enthalten.“ Im elektrischen Feld richten sich diese Ionen aus und lagern sich auf der Innenseite des gesinterten Metallrings ab – und zwar so, dass ihre Enden nach oben, der rotierenden Welle entgegenragen. So bilden sie eine Art galvanisch hergestellte Schutzschicht, auf der die Welle gleiten kann.

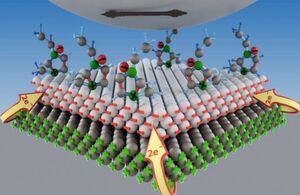

Im galvanisch gesteuerten Reibkontakt lagern sich die ionischen Fluide an die Metalloberfläche an und verbessern so die tribologischen Eigenschaften Reibung und Verschleiß.
Im galvanisch gesteuerten Reibkontakt lagern sich die ionischen Fluide an die Metalloberfläche an und verbessern so die tribologischen Eigenschaften Reibung und Verschleiß. (Bild: Fraunhofer IWM)

Dass das Verfahren funktioniert, hat das Forscherteam eigenen Angaben zufolge inzwischen zeigen können. Derzeit sind Amann und sein Team auf der Suche nach Industriepartnern, mit denen sie die ionischen Flüssigkeiten noch optimieren wollen. „Eine Herausforderung besteht darin, dass bei der Bewegung der Welle Wärme entsteht, die das Wasser verdampfen lässt“, sagt der Forscher. „Wir wollen jetzt Mischungen von ionischen Flüssigkeiten finden, die dem Verdampfen entgegenwirken.“

Geringerer Energieverbrauch mit Wasser

Das mit Ionen versetzte Wasser ist nicht nur umweltfreundlicher als Öl. Es soll zudem dazu beitragen, Gleitlager noch effizienter zu machen. „Die Welle gleitet leichter, wenn sie mit Wasser benetzt ist. Deshalb ist der Energieverbrauch im Betrieb geringer, als beim deutlich viskoseren Öl“, so Amann. Hinzu kommt, dass die Korrosion laut Institut vermieden wird. Der Sauerstoff aus dem Wasser reagiert normalerweise mit eisenhaltigen Stählen und führt schliesslich zum Rosten. Durch das elektrische Feld soll das vermieden werden.

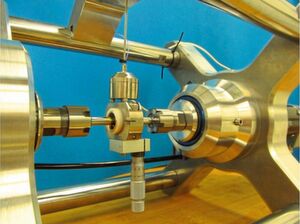

Mit dem neu entwickelten In situ-Tribometer lassen sich direkt im Betrieb Verschleiß und Reibwerte von Gleitlagern messen.
Mit dem neu entwickelten In situ-Tribometer lassen sich direkt im Betrieb Verschleiß und Reibwerte von Gleitlagern messen. (Bild: Fraunhofer IWM)

Verschleiss und Reibwerte von Gleitlagern direkt im Betrieb messen

In ihren beiden vom Ministerium für Wirtschaft, Arbeit und Wohnungsbau Baden-Württemberg öffentlich geförderten Projekten haben die IWM-Experten zusammen mit Kollegen der Uni Freiburg aber noch mehr als das Gleitlager mit elektrochemischem Innenleben entwickelt.

Zusätzlich haben die Forscher ein neues Messgerät konzipiert – ein sogenanntes In situ-Tribometer – mit dem sich während des Betriebes direkt am Gleitlager der Verschleiss des Metalls und der Reibwert messen und überwachen lassen sollen. Bislang lässt sich der Verschleiss eines Lagers nur messen, wenn man dieses auseinanderbaut und die Oberflächen anschliessend begutachtet und vermisst. Das ist zeitraubend. „Mit unserem neuen Tribometer aber wird jetzt eine In-situ-Messung möglich, die nicht nur die Entwicklung geeigneter Schmierstoffe auf Wasserbasis erleichtert, sondern auch eine kontinuierliche Überwachung von Lagern ermöglicht“, betont Amann.
