Werkzeugschleifen Universalschleifmaschine mit Potenzial

Redakteur: Anne Richter

>> Die J. Schneeberger Maschinen AG präsentierte auf der Grindtec 2014 in Augsburg eine neue Maschiengeneration. Die kompakte 5-Achsen-Schleifmaschine ngc weist eine steife und schwingungsarme Konstruktion auf und kann je nach Anwendungszweck entsprechend konfiguriert werden.

Firmen zum Thema

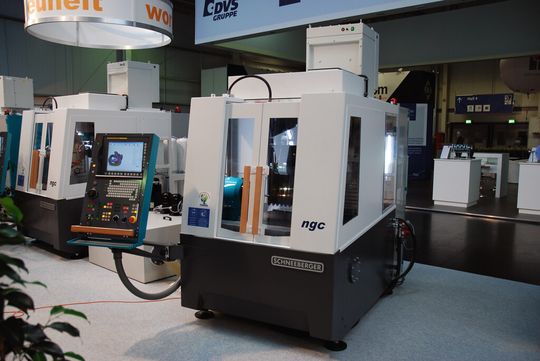

Die neue 5-Achsen-Universalschleifmaschine ngc zeigte Schneeberger erstmals auf der Grindtec 2014 in Augsburg.
Die neue 5-Achsen-Universalschleifmaschine ngc zeigte Schneeberger erstmals auf der Grindtec 2014 in Augsburg.
(Bild: Schneeberger)

ari. Wenn es gilt, grosse, richtungsweisende Neuheiten auf dem Gebiet des Werkzeugschleifens vorzustellen, ist die Grindtec als Weltleitmesse der Schleifindustrie das richtige Forum. Dieser Überzeugung ist die J. Schneeberger Maschinen AG aus Roggwil und nutzte die Veranstaltung in Augsburg vom 19. bis zum 23. März 2014, um gleich mit drei Exponaten eine neue Maschinengeneration vorzustellen. Im Rahmen einer Premierenfeier am Vormittag des ersten Messetages wurde die neue 5-Achsen-Schleifmaschine ngc von Schneeberger erstmals in der Öffentlichkeit präsentiert.

Laut Schneeberger wurde die neue Baureihe unter Einsatz modernster Konstruktions- und Entwicklungsmethoden entworfen. Die Verantwortlichen bei Schneeberger sind überzeugt: «Das Ergebnis kann sich sehen lassen, alle praktischen Tests im Vorfeld bewiesen, dass die neue Maschinengeneration eine äusserst steife, schwingungsarme Konstruktion ist. Das Potenzial für hohe Abtragsleistung und für dynamisches Verfahren übertrifft alle Erwartungen an hochgenaue, moderne Universalschleifmaschinen.»

Bildergalerie

Verschiedene Konfigurationen für verschiedene Anwendungen

Konkret wurde die Maschine auf der Messe in drei verschiedenen Konfigurationen gezeigt.

7-fach-Schleifscheibenwechsler mit Kühlung

Zum einen mit einem 7-fach-Schleifscheibenwechsler. Schleifscheibenpakete und die dazugehörigen Kühlmitteldüsen werden in einem Vorgang ausgetauscht, wodurch gewährleistet ist, dass die Kühlung mit dem grösstmöglichen Druck exakt den Schleifpunkt trifft, die Voraussetzung für optimales Schleifen ohne Hitzestau. Der Schleifscheibenwechsler knüpft an die Technologie des schnellsten Schleifscheibenwechslers von Schneeberger an und erreicht eine Span-zu-Span-Zeit von wenigen Sekunden. Durch den Einsatz der HSK-50-Schnittstelle und die vom Schleifstaub/-schlamm geschützte Lagerung in einem vom Schleifraum getrennten Magazin, wird eine sehr hohe Wechselgenauigkeit gewährleistet.

Von aussen zugänglicher Werkzeuglader

In der zweiten Konfiguration war die Maschine mit einem Werkstücklader ausgestattet. Er ist während des Schleifens von aussen zugänglich, sodass im Betrieb ohne Produktionsunterbrechung Teile entnommen oder nachbestückt werden können. Die Werkstücke sind palettiert, dieses System ermöglicht ein Vorbereiten der nächsten Palette, während die aktuelle gerade abgearbeitet wird, sodass nach dem Abarbeiten der ersten Palette diese komplett, innerhalb kürzester Zeit, gegen eine neue ausgetauscht werden kann.

CNC-gesteuerte Abrichteinrichtung für spiralige Abwälzfräser

Mit der dritten Maschine wurde das Schleifen von spiraligen Abwälzfräsern gezeigt. Um diese Aufgabe zu bewältigen, ist die Maschine mit einer integrierten CNC-gesteuerten Abrichteinrichtung ausgerüstet. Diese erhält ihre Daten von der Software QUINTO5, die aus den eingegebenen Parametern wie Spiralwinkel des Fräsers und dem U-Mass die für die geforderte Ebenheit der Spanfläche notwendige Form der Schleifscheibe berechnet. Ebenfalls in Quinto5 integrierte Tastzyklen vermessen das geschliffene Werkzeug bereits in der Maschine, um die Spanfläche bezüglich Form, Spirale und Teilung zu beurteilen.

Allen Maschinen gemeinsam ist die optimale Ausnutzung des Bauraums, die bei sehr geringen Aussenabmessungen das Schleifen auch von langen Werkzeugen, wie zum Beispiel Bohren mit einer Länge von 400 mm, ermöglicht. Die dazu notwendigen Vorrichtungen, wie automatische Lünetten, können auf dem standardmässig vorhandenen T-Nutentisch adaptiert werden. Ein umfangreiches Programm an lieferbarem Zubehör, zum Beispiel Reitstöcke, Absaugungen oder Kühlmittelanlagen, rundet das Angebot ab.

Schleifen von Gewindebohrern und profilierten Wendeplatten

Ausserdem zeigte Schneeberger auf der Messe seine weitere Produktpalette. Die TAP stellt eine hochdynamische, sehr präzise Maschine zur Produktion von Gewindebohrern, Gewindeformern und Gewindefräsern dar. Mit zwei Schleifspindeln und einsetzbaren Schleifscheibendurchmessern von bis zu 400 mm eignet sich die Maschine zur kompletten Produktion dieser Werkzeugtypen. Mittels zweier Abrichtvorrichtungen wird sowohl die Nutenscheibe als auch die Gewindescheibe profiliert. Dabei wird die Gewindescheibe durch ein automatisches System gewuchtet, um einen ruhigen Lauf zu gewährleisten. Die eingesetzte Linearmotortechnik versetzt diese Maschine in die Lage, Werkzeuge mit einer Frequenz von bis zu 20 Hz zu hinterschleifen und stellt somit eine hochinteressante Lösung für die Gewindebohrer-Branche dar.

Die Sirius hpm ist konzipiert für die Produktion von profilierten Wendeplatten. Dabei können sowohl Wendeplatten aus Cermet als auch solche aus Hartmetall bearbeitet werden. Die dabei eingesetzten Topfscheiben führen zu den besten Ergebnissen in puncto Abtrag und Oberflächenqualität. Durch den in die Maschine integrierten 6-Achs-Roboter mit einem Speicher von bis zu 20 Paletten wird eine enorme Autonomie erreicht. Da der Roboter auch in der Lage ist, die Wendeplatte zum Spannen in mehreren Ausrichtungen zu drehen, sucht auch die Flexibilität ihresgleichen.

Einfache und effektive Messlösung

Galileo, die Lösung von Schneeberger zum Vermessen von Werkzeugen und Schleifscheiben, stellt eine einfache, aber effektive und kostengünstige Möglichkeit dar, Werkzeuge direkt nach dem Schleifen zu vermessen und eventuelle Korrekturen direkt auf die Maschine zu übertragen. Beim Vermessen und Einrichten der Schleifscheibenpakete wird der Anwender ebenso sicher unterstützt wie bei der Generierung einer dxf-Zeichnung anhand eines vorhandenen Werkzeugmusters.

Abgerundet wurde das Gezeigte durch eine Corvus, die Maschine für grosse Werkzeuge. Neben der gezeigten Variante bba 1700 mit einem Verfahrweg von 1700 mm und einer Auslegung speziell für die Produktion und das Nachschärfen von Räumwerkzeugen, ist diese Maschine in weiteren Varianten mit bis zu 3000 mm Verfahrweg und einer maximalen Leistung der Schleifspindel von bis zu 40 kW im Programm des renommierten Schweizer Maschinenbauspezialisten lieferbar. <<
