Triag bietet massgerechte 3D-Modelle für seine Spannsysteme Virtuell zuverlässig auf Kollision prüfen

| Redakteur: Matthias Böhm

>> Eine zuverlässige Simulation der Werkstückbearbeitung hat zahlreiche Vorteile. Dafür benötigen Fertigungsbetriebe massgerechte 3D-Modelle zur Nutzung in CAD/CAM- und NC-Programmiersystemen. Deshalb stellt der Spanntechnik-Spezialist Triag, Allenwinden, für seine Spannmittel, insbesondere die modularen, flexiblen Spannsysteme Powerclamp und Aptoclamp, auf Wunsch sämtliche Komponenten als exakte 3D-Modelle im Standardformat STEP für CAD/CAM-Systeme zur Verfügung.

Firmen zum Thema

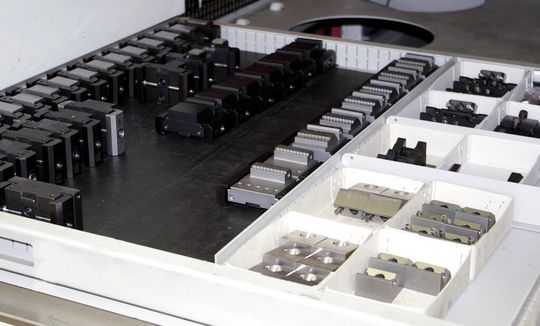

Im modularen Spannsystem Powerclamp reichen wenige unterschiedliche Elemente aus, um eine grosse Vielfalt unterschiedlicher Werkstücke zu spannen.
Im modularen Spannsystem Powerclamp reichen wenige unterschiedliche Elemente aus, um eine grosse Vielfalt unterschiedlicher Werkstücke zu spannen.
(Bild: Triag)

böh. Damit lassen sich zum Beispiel im CAD-System SolidWorks problemlos und schnell komplette Spannvorrichtungen für Mehrfachaufspannung konstruieren. Vorteilhaft ist, dass sich sämtliche Einzelteile beispielsweise des Spannsystems Powerclamp im 3D-CAD-System dynamisch nutzen lassen.

Für eine Mehrfachspannung werden auf der Basisschiene zunächst ein Anschlagmodul und ein Spannmodul mit Spannbacken und Fräsanschlag angeordnet. Unabhängig vom Spannmodul kann man die Backen bewegen und auf eine realistische Position einstellen, die derjenigen in der Werkstatt beim Aufspannen im Bearbeitungszentrum entspricht. Abschliessend wird das Spannmodul mehrfach kopiert, um die Aufspannlänge der Basisschiene vollständig zu belegen.

Bildergalerie

Zuverlässige Kollisionsbetrachtungen

Die massgerechte Darstellung aller Komponenten und Module des Spannsystems Powerclamp hat vor allem bei der folgenden 3D-Simulation der Bearbeitung nach dem Generieren des NC-Programms besondere Vorteile. NC-Programmiersysteme, beispielsweise Esprit, berücksichtigen in der 3D-Simulation neben dem Arbeitsraum der Maschine mit Hauptspindel, Werkzeughalter und Werkzeug auch den Spanntisch und die Spannvorrichtungen. Wegen der detaillierten, in allen Abmessungen exakten Modellierung der Spannmodule von Triag ergeben sich aus der 3D-Simulation absolut zuverlässige und prozesssichere Kollisionsbetrachtungen. Durch die dynamische Verwendung der 3D-Modelle befinden sich in der Simulation die Backen und Anschläge massgenau an den tatsächlichen Positionen.
