Für das Quäntchen mehr Tiefe 600 mm: «MD-Extension» Bohrkörperverlängerung

Von Matthias Böhm Lesedauer: 1 min

Anbieter zum Thema

Rhenus Lub GmbH & Co KG
BERGER technologie GmbH
ISCAR HARTMETALL AG

Extensions gibt’s nicht nur für Haare: Iscar stellt die «MD-Extension»-Bohrkörperverlängerung für seine «Modudrill-Linie» vor. Mit dem einfach zu montierenden System erweitern Anwender die mögliche Tiefe ihres modularen Bohrers extrem schnell auf 600 Millimeter. Die Verlängerung lässt sich sehr einfach montieren. Damit ergibt sich ein erheblich erweiterter Einsatzbereich für den Modul-Bohrer.

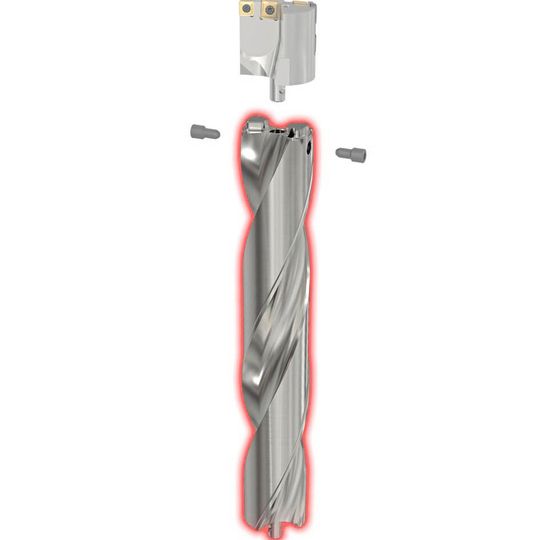

Iscar stellt die «MD-Extension»-Bohrkörperverlängerung für seine Modudrill-­Linie vor. Damit verlängern Anwender ihre Bohrer um 200 Millimeter und erreichen Bohrtiefen bis 600 Millimeter.
Iscar stellt die «MD-Extension»-Bohrkörperverlängerung für seine Modudrill-­Linie vor. Damit verlängern Anwender ihre Bohrer um 200 Millimeter und erreichen Bohrtiefen bis 600 Millimeter.
(Bild: Iscar)

Iscars «Modudrill-Linie» mit zwei unterschiedlichen Bohrkronentypen deckt den Einsatzbereich zwischen D = 33 bis 40 mm ab. Anwender können damit bis zu 400 mm tief mit hoher Genauigkeit und sehr guten Oberflächengüten prozesssicher und wirtschaftlich bohren.

Modudrill-Bohrkörper schnell um 200 mm verlängert: Bohrtiefen von 600 mm

Weil diese Bohrtiefe aber manchmal nicht ausreicht, hat Iscar eine clevere Lösung entwickelt: Die MD-­Extension-Bohrkörperverlängerung. Damit kann der Anwender seinen Modudrill-Bohrkörper schnell und einfach um 200 Millimeter verlängern und erreicht mit dem Werkzeug Bohrtiefen von 600 mm, ohne auf einen Tieflochbohrer zurückgreifen zu müssen.

Die Montage ist einfach: Die «MD-Extension» wird in den Bohrkopfsitz des Bohrkörpers eingesetzt und mit zwei Schrauben fixiert. Auf die Verlängerung kann der Anwender dann wie gewohnt die Bohrkronen montieren. Verwendet er die «MD-Extension», muss er allerdings eine kurze Pilotbohrung von mindestens 1xD mit der Toleranz H8 einbringen, damit er das lange Werkzeug für alle Bohrkopftypen nutzen kann.

Modulares Bohrsystem für grosse Bohrgenauigkeit

Die modularen Modudrill-Bohrkörper bestehen aus hochfestem Stahl und sind sehr robust. Eine polierte Spankammer in optimaler Grösse ermöglicht eine zuverlässige Spanabfuhr. Für hohe Drehmomente sorgt eine neue und stabile Schnittstelle. Das spezielle Design des Bohrkopfsitzes lässt zahlreiche Werkzeugwechsel problemlos zu. Ein besonderer axialer Anschlag verhindert das Herausziehen des Bohrkopfs aus dem Sitz. Grosse radiale Anlageflächen erlauben eine hohe Schnittkraftübertragung. (böh) SMM

(ID:49683756)
