Bewegen mit Kugelrollspindeln von Dr. Tretter

Garanten für präzises Positionieren

| Redakteur: Silvano Böni

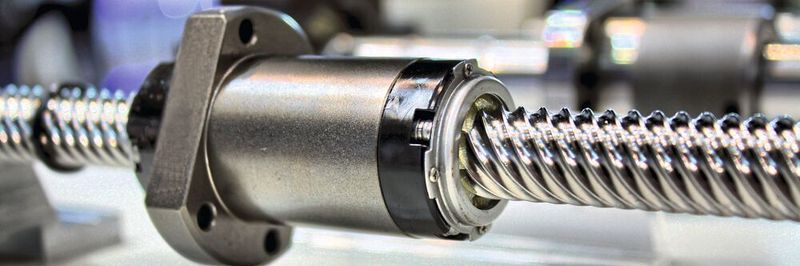

Die umfangreiche Auswahl an Kugelrollspindeln von Dr. Tretter ist meist die schnellere Alternative, wenn man – etwa bei der Instandhaltung - auf Einzelteilfertigung angewiesen sind.
Bildergalerie: 5 Bilder
Die umfangreiche Auswahl an Kugelrollspindeln von Dr. Tretter ist meist die schnellere Alternative, wenn man – etwa bei der Instandhaltung - auf Einzelteilfertigung angewiesen sind. (Bild: Dr. Tretter)

Kugelrollspindeln sind das in Werkzeugmaschinen bevorzugt verbaute Maschinenelement, um Schlitten präzise und schnell zu bewegen. Doch wie jedes mechanische Element sind sie einem stetigen Verschleiss unterworfen. Müssen sie getauscht werden, sorgen nicht selten lange Lieferzeiten für hohe Stillstandkosten der betroffenen Maschine – ein vorausschauendes Beschaffungsmanagement kann hier Abhilfe schaffen.

Werden neue CNC-Maschinen erworben, widmen sich die Entscheider in der Regel mit grosser Hingabe der Maschinenausstattung. Es gilt, die optimal bestückte Maschine zu erwerben, um die eigene Fertigung noch leistungsstärker und flexibler zu machen. Ob CNC-Steuerung, zusätzliche Arbeitsachse oder automatisches Teilehandling – jedes Detail wird akribisch in den Fokus genommen, ob diese oder jene Option einen Mehrwert verspricht.

Während die Leistungskraft der zu erwerbenden Maschine im Zentrum des Interesses steht, wird sehr oft übersehen, dass diese nur eine bestimmte Zeit zur Verfügung steht. Der Grund liegt im Verschleiss mechanischer Teile im täglichen Einsatz. Dieser Verschleiss macht sich etwa in Mass-, Oberflächen- und Formabweichungen der Werkstücke bemerkbar.

Lebensdauerberechnung und Lieferzeiten

Im Fall der in Werkzeugmaschinen verbauten Kugelrollspindeln kann mittels ausgereifter Berechnungsprogramme deren Lebensdauer recht gut berechnet werden. Diese Daten können die Grundlage für ein vorausschauendes Beschaffungsmanagement bilden, rechtzeitig Ersatz für die im Laufe der Zeit an die Verschleissgrenze kommende Kugelrollspindel zu besorgen.

Eine echte Hürde sind aber teilweise sehr lange Lieferzeiten, die zwischen vier Wochen und 12 Monaten liegen, was eine rechtzeitige Beschaffung zu einem Glücksspiel macht. Es ist daher keine schlechte Idee, zum Kauf einer neuen Maschine auch gleich einen Satz Kugelrollspindeln zu erwerben und auf Lager zu legen, damit diese im Service-Fall sofort zur Verfügung stehen.

Von dieser Regel kann dann abgewichen werden, wenn der Lieferant der Werkzeugmaschine über ein gut bestücktes Lager verfügt und garantiert, dass eine Kugelrollspindel auch noch viele Jahre nach Maschinenkauf ab Lager erfolgt. Doch kann es durchaus passieren, dass der Werkzeugmaschinenproduzent in wirtschaftliche Schwierigkeiten kommt, demnach die damals gemachte Zusage im Zuge eines Konkurses nicht mehr einhalten kann.

Es gibt also einige Gründe, die dazu führen, dass ein zwingend nötiger Tausch der Kugelrollspindeln nicht zügig vorgenommen werden kann, was zu teuren Stillstandzeiten der betroffenen Maschine führt. In diesem Fall kann es sich lohnen, bei den Experten von Dr. Tretter anzufragen. Dank eines grossen Lagers ist das Unternehmen in vielen Fällen in der Lage, ohne grosse Wartezeit die passende Kugelrollspindel zu liefern.

Damit dies klappt, werden nicht ausschliesslich fertige Kugelrollspindeln vorgehalten. Gerollte Spindeln werden etwa aus Meterware produziert und mit lagerhaltigen Muttern ergänzt. Gewirbelte Spindeln werden nach Zeichnung individuell gefertigt, während geschliffene Spindeln in vielen Typenausführungen sogar ab Lager zur Verfügung stehen.

Diese Vorgehensweise ist gerade für Sondermaschinenbauer interessant, da dadurch Maschinen fernab jeden masslichen Zwangs realisierbar sind. Zudem kann die entsprechende Spindel passgenau hinsichtlich des Einsatzzweckes gewählt werden. Beispielsweise empfehlen sich gerollte Kugelroll­spindeln immer dann, wenn es nicht um das Positionieren mit allerhöchster Genauigkeit geht.

Dies ist beispielsweise in der Logistik der Fall. Die von gerollten Kugelrollspindeln erreichbare Genauigkeit von 52 µ auf 300 Millimeter ist für die hier eingesetzten Handling-Automaten völlig ausreichend. Das noch vorhandene Spiel verschwindet zudem komplett, wenn Lasten senkrecht bewegt werden. Übrigens werden gerollte Kugelrollspindeln kalt verformt, weshalb diese keine unterbrochenen Fasern aufweisen, daher über eine sehr widerstandsfeste Oberflächenstruktur verfügen.

Wirtschaftlichkeit bei gleichzeitig hoher Genauigkeit

Gewirbelte Kugelrollspindeln sind eine gegenüber den gerollten Ausführungen höherwertige Variante. Sie werden gezielt dort eingesetzt, wo teure, geschliffene Kugelrollspindeln unwirtschaftlich wären. Mit einer Genauigkeit von 23 µ auf 300 Millimeter sind sie deutlich präziser als gerollte Kugelroll­spindeln und eignen sich daher überall dort, wo diese Genauigkeit nötig ist.

Reicht selbst eine derartige Genauigkeit nicht mehr aus, sind geschliffene Kugelrollspindeln die richtige Wahl. Diese verfügen über eine Genauigkeit von 12 µ auf 300 Millimeter, was sie für den Einsatz in hochpräzisen Werkzeugmaschinen prädestiniert. Die Laufbahn für die Kugeln ist induktiv auf 60 bis 64 HRC gehärtet, der Kern hingegen weich, sodass die Kugelrollspindel sich elastisch verhält und doch über einen hohen Verschleisswiderstand verfügt. Damit die hohen Ansprüche der Werkzeugmaschinenhersteller befriedigt werden können, muss eine Kugelrollspindel absolut spielfrei laufen. Erreicht wird dies beispielsweise durch Vorspannung mithilfe einer Doppelmutter. Steht wenig Bauraum zur Verfügung, so kann Spielfreiheit auch durch die Verwendung exakt zueinander passender Kugeln erreicht werden.

Der besondere Trick besteht darin, den Durchmesser jeder produzierten Kugel einzeln auf den Tausendstelmillimeter genau zu vermessen und exakt gleiche Kugeln in Sätzen zusammenzustellen. Aus diesen Sätzen werden dann diejenigen Kugeln zusammengestellt, die ein Spiel von genau null Millimeter oder eine Vorspannung ergeben. Alternativ wäre es möglich, Kugeln ohne Berücksichtigung ihres präzisen Durchmessers einzufüllen und anschliessend das Restspiel zu ermitteln. Zu dessen Eliminierung ist anschliessend eine Kugel gegen eine andere auszutauschen, die einen um das Spiel grösseren Durchmesser hat.

Die eingefüllten Kugeln laufen im verbauten Zustand in einem Kreislauf innerhalb der Kugelrollmutter, weshalb der Lauf sehr leichtgängig ist und der Verschleiss sich auf alle Kugeln verteilt. Interessant sind die verschiedenen Möglichkeiten, wie die Kugeln im Kreislauf bewegt werden.

Beim sogenannten Umlenkstücksystem verläuft ein Kugelumlauf über einen ganzen Gewindegang. Am Ende angekommen, werden die Kugeln durch ein Umlenkstück zum Anfang des Ganges zurückbefördert. Beim Umlenkrohrsystem erfolgt diese Zurückbeförderung über ein Umlenkrohr, während beim Endkappenumlenksystem Rückführbohrungen in einer Endkappe dafür verantwortlich sind.

Expertenwissen für individuelle Anforderungen

Abhängig von der zu bewegenden Last, deren Beschleunigung und der gewünschten Lebensdauer ist es den Experten von Dr. Tretter möglich, anhand von Berechnungsprogrammen die notwendige Grös­se der zu den Anforderungen passenden Kugelrollspindel zu berechnen. Zudem helfen sie bei der Auswahl des stimmigen Kugelgewindetriebs, indem sie die Positioniergenauigkeit, die maximale Verfahrgeschwindigkeit und die gewünschte Lebensdauer erfragen.

Die Fachberater geben auch Tipps, aus welchen Werkstoffen die Kugelrollspindel bestehen muss, damit sie im eingesetzten Umfeld problemlos funktioniert. So ist beispielsweise im Lebensmittelbereich ein Korrosionsschutz zwingend nötig, während in der Vakuum- und Reinraumtechnik keine Kunststoffe verwendet werden dürfen, um eine Partikel­abgabe zu verhindern.

Die Montage einer Kugelrollspindel sollten nur speziell geschulte Fachleute vornehmen, da Kugelrollspindeln absolute Präzisionsteile sind, die eine falsche Handhabung übel nehmen. Beispielsweise kann bereits das einmalige Fallenlassen der Kugelrollspindel diese unbrauchbar machen. Keinesfalls sollte zur Montage die Mutter abgenommen werden, da dadurch Kugeln aus ihren Umlaufbahnen herausgeraten können und deshalb die Kugelrollspindel wieder zur Montage ins Werk zurückgebracht werden muss.

Konstrukteure von Maschinen müssen darauf achten, dass die Kugelrollspindel nur Axialkräfte aufnimmt. Keinesfalls darf eine Kugelrollspindel als Führung für den Tisch dienen. Zur Drehmoment­übertragung ist eine Kupplung vorzusehen, um Biegemomente zu vermeiden.

Maschinenbediener müssen zudem darauf achten, dass die Spindel regelmässig abgeschmiert wird. Unter gewöhnlichen Bedingungen genügt es, das Fett einmal jährlich zu prüfen beziehungsweise nachzufüllen. Sollte es sich um einen wartungsfreien Kugelgewindetrieb handeln, so kann dies selbstverständlich entfallen. SMM
