Intelligente Kollisionsvermeidung Kollisionen vermeiden mit Hilfe virtueller Maschine

Redakteur: Anne Richter

Kollisionsvermeidung durch Echtzeitsimulation - Collision Avoidance System (CAS) von Okuma erstellt Millisekunden vor der Zerspanung eine virtuelle Simulation.

Anbieter zum Thema

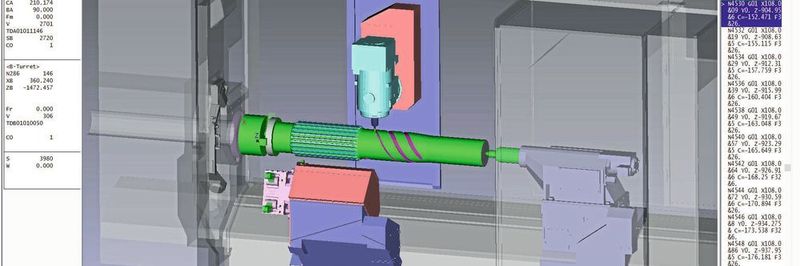

3D Virtual Monitor simuliert den aktuellen NC-Code und verwendet die exakten Spezifikationen der Okuma Maschine um sicherzustellen, dass das Programm das gewünschte Teil sicher und genau produziert.
3D Virtual Monitor simuliert den aktuellen NC-Code und verwendet die exakten Spezifikationen der Okuma Maschine um sicherzustellen, dass das Programm das gewünschte Teil sicher und genau produziert.
(Bild: Okuma)

Üblicherweise benötigt Kollisionsvermeidung einigen Vorlauf vor dem Maschinenbetrieb. Über die Jahre hat Okuma das Collision Avoidance System (CAS) perfektioniert, um diese Zeit deutlich zu verkürzen. Um die Anforderungen einer immer komplexer werdenden Produktionsumgebung zu erfüllen, hat der Hersteller die Intelligent-Technology-Anwendung um die Maschinensimulation 3D Virtual Monitor (3DVM) ergänzt.

Frontloading, Testläufe und Einrichtung

Zur Vermeidung unnötiger Stillstände schalten Hersteller so viele Produktionsschritte wie möglich vor. Das Windows-basierte 3DVM verbindet die virtuelle Maschine auf dem PC mit CAS auf der Okuma-Steue­rungseinheit. Die Software modelliert das Maschinensetup und den Zerspanungsprozess vor dem ersten Schnitt. Nachdem sichergestellt wurde, dass das Programm ohne Kollisionen ablaufen kann, wird es an die eigentliche Maschine gesendet, welche sofort mit der Bearbeitung ohne weitere Testläufe beginnen kann. Auf diese Weise können Einrichtezeiten um bis zu 40 Prozent verkürzt werden. Die Überprüfung offline vor dem Fertigungsprozess reduziert nicht nur die Zeit, die zur Überwachung der Maschinen benötigt wird, sondern trägt auch wesentlich zur Erhöhung der Auslastung bei. «Unser Ziel ist es, dass unsere Kunden sich auf die Fertigung konzentrieren können, statt sich um die Kollisionsvermeidung zu sorgen», sagt Norbert Rückert, FA Department Okuma Europe GmbH. «Die Kombination von 3DVM und CAS erhöht die Sicherheit und Effizienz vor und während des Maschinenbetriebs massgeblich.»

Bildergalerie

Digitaler Zwilling für hochpräzise Simulation

Besonders in komplexen Produktionsumgebungen mit mehreren über das IIoT verknüpften Maschinen und Robotern ist Datenkonsistenz wichtig. 3DVM simuliert den tatsächlichen NC-Code unter Verwendung der exakten Maschinenspezifikationen der Okuma-Maschine, um mögliche Programmierungsfehler schon vor der Bearbeitung zu erkennen. Damit wird sichergestellt, dass das gewünschte Produkt sicher und akkurat hergestellt wird. Alle beteiligten Komponenten wie Werkzeugrevolver, Reitstock, Futter, Spannbacken, Werkzeughalter, Schneidwerkzeuge, Wendeplatten und Spannklammern werden exakt in der digitalen Simulation abgebildet. Gängige Aufspannvorrichtungen und anderes Equipment sind standardmässig enthalten. Da Okuma alle Komponenten von der Werkzeugmaschine über den Antrieb hin zu Motoren, Encodern, Spindeln und der CNC-Steuerung liefert, können alle Parameter und Daten präzise in der Simulation widergespiegelt werden. Das Resultat ist eine einmalige Genauigkeit in der Erkennung und Vermeidung von Fehlern und Kollisionen. Anwender können so sicher sein, dass der Fertigungsprozess wie geplant abläuft.

Anwenderspezifisches Equipment kann durch das Importieren der entsprechenden STL-Daten implementiert werden. Die Inbetriebnahme ist dadurch für den Nutzer so einfach und komfortabel wie möglich. Sind keine STL-Daten verfügbar, können Futter, Spannbacken, Werkzeuge und Rohmaterialien virtuell mit der Funktion 3DVM Easy Modelling modelliert werden, ohne zusätzliche Daten oder Spezifikationen von Dritt­anbietern zu importieren.

CAM-Interface erlaubt schnellen und einfachen Datenimport

3DVM ist in der Lage, die bereits erstellten Zerspanungsdaten direkt von dem CAM-System im STL-Format zu erhalten. Für Anwender sinkt damit der Aufwand deutlich, ohne dass die Genauigkeit der Simulation beeinträchtigt wird. Dies wird durch ein massgeschneidertes Interface ermöglicht, das erstmalig bei der Anlage eines Kunden implementiert wurde, welcher die Programmierlösung VANC von Magna verwendet.

Die Echtzeitsimulation durch CAS läuft zeitlich vor dem eigentlichen Zerspanungsprozess mit wenig bis keinem Zeitverlust. Dadurch können Störungen frühzeitig vorhergesagt und die Maschine vor einer Kollision gestoppt werden. Dafür überprüft die Anwendung die axialen Bewegungsbefehle auf Störungen unter Berücksichtigung des Nullpunkts und der Daten zur Werkzeugkorrektur in der NC-Steuerung. Wird eine drohende Kollision entdeckt, wird die Achsenbewegung temporär gestoppt. Die Maschine kann dadurch bei voller Geschwindigkeit sicher betrieben werden. Zusätzlich wird die Auslastung der Spindel stark erhöht, da weder die Positionen manuell überprüft noch die Geschwindigkeit reduziert werden müssen, wenn sich die Spindel oder der Werkzeugrevolver dem Werkstück nähern. Falls ein Stopp auftritt, werden die kritischen Elemente der Anlage in Rot auf dem Display für eine einfache und schnelle Analyse sowie Fehlerbehebung hervorgehoben.

Sichere Zerspanung während des manuellen Betriebs und der Inbetriebnahme

Der manuelle Betrieb birgt die grösste Gefahr für eine Kollision. CAS und 3DVM bieten Bedienern auch hier grösstmögliche Sicherheit. Im manuellen Modus schützt CAS Anwender bei der Einrichtung und ermöglicht so eine schnelle Vorbereitung der Maschine. Die Simulation bildet dabei die Bewegung des Schlittens jederzeit korrekt ab. Droht etwa eine Kollision von Spindel und Spannbacken, kann das Futter manuell in der C-Achse gedreht und das Werkzeug aus dem Kollisionsbereich bewegt werden, um Schäden zu vermeiden.

Schneller Return on Investment

Bei der Okuma-Multus-Serie multitaskingfähiger Maschinen ist CAS Standard. Die meisten anderen Modelle können mit CAS nachgerüstet werden. Okuma verwendet CAS und 3DVM in den eigenen hochentwickelten Produktionsstätten in Japan, um die Effizienz des Fertigungsprozessmanagements zu erhöhen. Beide Anwendungen sind ein wichtiges Mittel zur Kollisionsprävention für viele Fertiger. «Es gibt Kunden, die es zur Firmenpolitik gemacht haben, dass keine Maschine ohne CAS laufen darf», sagt Rückert. Aus gutem Grund: Gemessen daran, dass eine einzige Kollision schnell mehrere tausend Euro an Schaden verursacht, lohnt sich CAS bereits nach der ersten verhinderten Kollision. -ari- SMM
