Für grosse Durchmesser Mehr Flexibilität beim Bohren

Redakteur: Silvano Böni

Iscar hat die Bearbeitungsoptionen für grosse Durchmesser erweitert: Die neue Modu-Drill-Linie mit zwei unterschiedlichen Bohrkronentypen deckt den Einsatzbereich zwischen 33 und 40 Millimetern ab. Anwender sind mit diesem Werkzeug besonders flexibel und erzielen sehr präzise Ergebnisse in hoher Oberflächengüte.

Firmen zum Thema

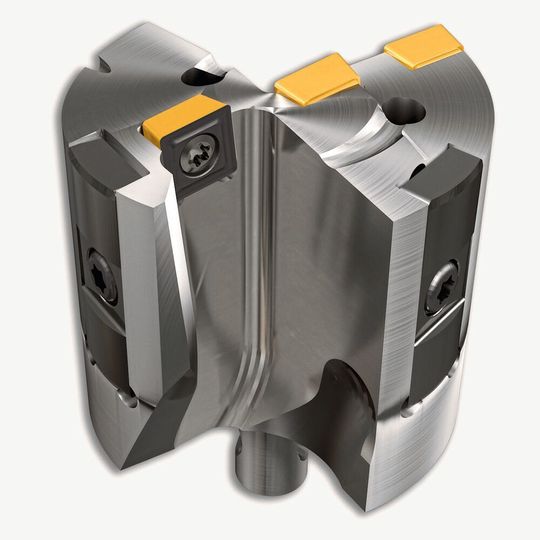

(Bild: Iscar)

Zur Abdeckung des gesamten Einsatzbereichs bietet die neue Linie zwei Bohrkörper. Aktuell stehen diese in einer Länge von 400 Millimetern zur Verfügung. Die Werkzeugkronen sind in den Durchmessern 33 bis 36 und 37 bis 40 Millimeter einsetzbar. Jeder Kronentyp kann auf den Bohrkörpern zum Einsatz kommen – je nach Schnittparameter, Bearbeitungsgenauigkeit und Oberflächenqualität. Die modularen Bohrkörper bestehen aus hochfestem Stahl und sind sehr robust. Eine polierte Spankammer in optimaler Grösse ermöglicht eine zuverlässige Spanabfuhr. Für hohe Drehmomente sorgt eine neue und stabile Schnittstelle.

Die Werkzeugkronen vom Typ MD-DFN können mit HFP-IQ-​Bohrköpfen ausgestattet werden und ermöglichen dank der konkaven Schneidkanten die Bearbeitung mit hohen Vorschubwerten. Das spezielle Design des Bohrkopfsitzes lässt zahlreiche Werkzeugwechsel problemlos zu. Ein besonderer axialer Anschlag verhindert das Herausziehen des Bohrkopfs aus dem Sitz. Für eine hohe Schnittkraftübertragung sorgen grosse radiale Anlageflächen. Werkzeugkronen vom Typ MD-DR-MH stehen für den Einsatz von Wendeschneidplatten mit vier Schneidkanten zur Verfügung und besitzen auswechselbare, zweiseitige Standard-Führungsleisten für viel Flexibilität und eine zuverlässige Bearbeitung. Die modularen Kronen punkten besonders bei Anwendungen mit niedrigem bis mittlerem Vorschub unter schwierigen Bedingungen.

Iscar führt Bohrköpfe vom Typ HFP-IQ im Durchmesserbereich 33 bis 40 Millimeter im Standardprogramm. Durch ihre selbstzentrierende Geometrie sind sie besonders für lange Auskragungen geeignet und ermöglichen optimale Ergebnisse im Toleranzbereich IT8 bis IT9. Die Köpfe sind aus der widerstandsfähigen Schneidstoffsorte IC 908 hergestellt – mit einer PVD-Beschichtung auf einem Feinstkornsubstrat. Die HFP-IQ-Reihe überzeugt in der Bearbeitung von Stahl und Gusseisen mit hohen Vorschüben.
