Modularer Sumocham-Bohrer mit Flexfit-Aufnahme Mehr Flexibilität und Prozesssicherheit

| Redakteur: Silvano Böni

Moderne Bearbeitungsmaschinen bieten oft wenig Platz für die Werkzeuge. Deshalb stellt Iscar sein neues modulares Wechselkopfbohrsystem auf Sumocham-Basis vor. Dessen Bohrkörper stellen einen kurzen Überhang sicher und sind dank Flexfit-­Gewindeadaptern mit allen gängigen Spannsystemen kompatibel. Das gibt dem Anwender Flexibilität und sorgt für Prozesssicherheit.

Firmen zum Thema

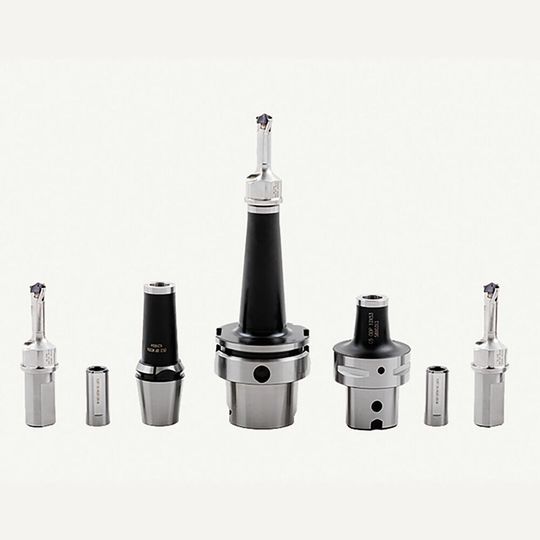

(Bild: Iscar)

Iscar hat mit seinem neuen modularen Bohrsystem auf Basis der bewährten Sumocham-Wechselkopfbohrer eine Baureihe entwickelt, die genau auf die Anforderungen von Mehrspindelanlagen, Lang- und Produktionsdrehmaschinen zugeschnitten ist. Diese sind vielseitig im Einsatz, verfügen jedoch in ihrem vollgepackten Inneren nur über wenig Platz für Werkzeuge. Um eine Kollision zu vermeiden und ein einfaches Spannen und Einrichten zu ermöglichen, müssen Bohrer und andere Werkzeuge so kurz wie möglich sein.

Acht Bohrkopf-Geometrien zur Verfügung

Alle Bohrkörper verfügen über gerade Spannuten sowie eine Flexfit-Schnittstelle mit ISO-M12-Einschraubgewinde. Dieser doppelt modulare Aufbau verleiht dem Anwender viel Flexibilität. Er kann beispielsweise Weldonhülsen mit grossen Durchmessern mit Bohrköpfen mit kleinen Durchmessern kombinieren oder umgekehrt. Die Weldonhülsen verfügen über drei Spanflächen, um den Spanabfluss optimal auf die jeweilige Maschinen- und Platzsituation anzupassen. Damit können Nutzer die Position der Spannuten in der Maschine optimieren. Die Flexfit-Einschraubschnittstelle erlaubt zudem eine direkte und einfache Anbindung an HSK- und CAMFIX-Werkzeughalter sowie an ER-25- und ER-32-Adapter. Auf Anfrage sind auch kundenspezifische Sonder­ausführungen möglich.

Acht optimierte Bohrkopf-Geometrien (ICP, ICK, ICM, ICN, FCP, ICG, HCP und QCP) in Abstufungen von jeweils 0,1 Millimetern stehen für die Bohrkörper zur Verfügung. Die Bohrköpfe sind in der Feinstkornsorte IC908 ausgeführt. Deren TiAlN-PVD-Beschichtung garantiert hohe Temperaturbeständigkeit und Verschleissfestigkeit auch bei hohen Schnittwerten.
