Ineltec-Highlight Messen und Erfassen elektrischer Kenngrössen

Redakteur: Silvano Böni

>> Mit dem Power Monitor von Weidmüller können elektrische Kenngrössen von Maschinen und Anlagen kinderleicht gemessen und erfasst werden. Bereits Ströme ab 1 mA werden registriert; so können selbst kleinste Leistungen, beispielsweise von Geräten im Stand-by-Modus, erfasst werden.

Firmen zum Thema

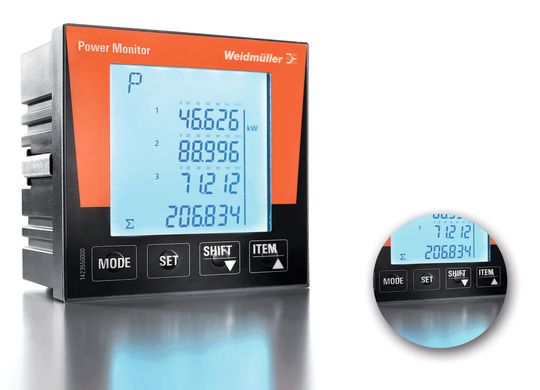

Kennzeichnend für den Power Monitor sind seine besonders leichte Installation und die hohe Bedienfreundlichkeit.
Kennzeichnend für den Power Monitor sind seine besonders leichte Installation und die hohe Bedienfreundlichkeit.
(Bild: Weidmüller)

Ressourcen effizient einsetzen und in ein Energiemanagement einbinden lautet heutzutage die Zielrichtung eines jeden Anwenders von Maschinen und Anlagen. Grundlage eines jeden Energiemanagementsystems ist die Ermittlung elektrischer Kenngrössen. Denn um den Energieverbrauch an Maschinen und Anlagen optimieren zu können, gilt es, zunächst detailliert Daten zu erfassen und zu analysieren. Nur so lässt sich der Energieverbrauch an Maschinen und Anlagen optimieren. Der neue Power Monitor von Weidmüller dient der Messung und Erfassung aller relevanten elektrischen Kenngrössen von Maschinen und Anlagen und bildet die Grundlage eines Energiemanagementsystems. Der Power Monitor misst Strom, Spannung, Leistung, Wirkfaktor, Schein- und Blindleistung bei jeder angeschlossenen Phase sowie in der Summenzeile – mit höchster Genauigkeit.

Einfache Installation

Kennzeichnend für den Power Monitor sind seine besonders leichte Installation und die hohe Bedienfreundlichkeit, so besitzt das Gerät grosse Softkeys, die eine sichere Navigation im Menü ermöglichen. Das grosszügig bemessene, vierzeilige LC-Display mit Hintergrundbeleuchtung stellt alle Messerwerte brillant und übersichtlich dar – Anwender erkennen auf einen Blick alle relevanten elektrischen Kenngrössen von Maschinen und Anlagen. Das Display – mit einer einprozentigen Genauigkeit – aktualisiert sich alle 100 Millisekunden. Damit entspricht der Power Monitor den Genauigkeitsanforderungen nach IEC 62053-21. Selbst kleinste Leistungen misst das Gerät; so werden Ströme ab 1 mA registriert, das heisst, auch Geräte im Stand-by-Modus lassen sich leistungsmässig zuverlässig erfassen.

Auch nachrüstbar

Der Power Monitor eignet sich für neue Anlagen ebenso wie für Nachrüstungen. Er lässt sich in alle elektrisch versorgten Anlagen installieren. Das kompakte Gerät wiegt rund 450 g und misst aussen 96 x 96 x 56 mm (H/B/T ohne Terminal-Block), es ist frontseitig in Schutzart IP51 gefertigt, rückwärtig in Schutzart IP20. Der Kommunikation dient ein USB-2.0-Anschluss (USB Series Mini B) sowie eine RS-485-Schnittstelle (MODBUS, RTU). Damit lässt sich der Monitor optional in ein zentrales, übergeordnetes Energiemanagement einbinden. Die Versorgungsspannung des Geräts (AC/DC) liegt im Bereich von 85 bis 264 VAC beziehungsweise 100 bis 300 VDC. Im Temperaturbereich von –25 bis 55 °C ist der Power Monitor problemlos zu betreiben. <<
