Universal-Innenrundschleifmaschine Optimal für den Einstieg in das Innenrundschleifen

Von Anne Richter

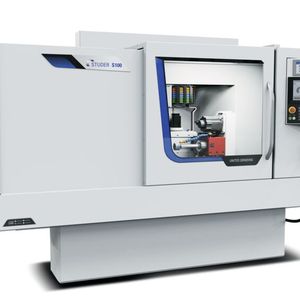

Hochpräzise, flexibel und zuverlässig: Mit der neuen S100 präsentiert Studer die optimale Universal-Innenrundschleifmaschine für das Einstiegssegment. Mit ihrem sehr guten Preis-Leistungs-Verhältnis ist sie die perfekte Maschine für eine breite Anwendungspalette beim Innenschleifen.

Der Schleifspindelstock mit 1× Innenschleifen 1× Aussenschleifen der neuen Studer S100.
Der Schleifspindelstock mit 1× Innenschleifen 1× Aussenschleifen der neuen Studer S100.
(Bild: Studer)

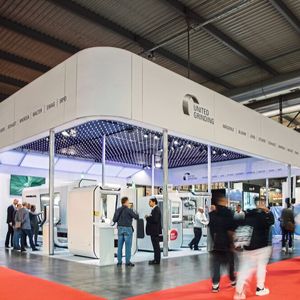

«Die Innenschleif-Einstiegsmaschine S100 erweitert unser umfassendes Innenschleifportfolio in idealer Weise», erläutert CSO Sandro Bottazzo bei der Präsentation der S100 auf der Fachmesse für Werkzeugmaschinen Bimu in Mailand. Wie bei allen Rundschleifmaschinen von Studer ist auch bei der S100 der Maschinenständer aus Granitan. Sein hervorragendes Dämpfungsverhalten und die thermischen Eigenschaften sind die Voraussetzung für dauerhaft gute Schleifergebnisse und die berühmte Studer-Präzision. Bei der Entwicklung wurde besonders auf einen einfachen und effizienten Aufbau der miteinander verbundenen Komponenten geachtet, was Betrieb und Wartung für die Bediener erleichtert. Trotzdem ist die S100 dank ihrer Ausstattung auch für die Schleifbearbeitung eines universellen Teilspektrums aus geometrisch definierten Grundformen und Konturen geeignet, die sich mit interpolierenden Achsen erzeugen lassen.

Flexible Ausstattung sorgt für Vielfalt an Werkstücken

Die Maschine lässt sich wahlweise mit bis zu zwei Innenschleifspindeln oder einer Innen- und einer Aussenspindel bestücken. Neben einem festen Schleifkopf kann sie mit einem manuellen Schleifkopf mit 2,5-Grad-Hirth-Verzahnung und in der höchsten Ausbaustufe mit einem automatischen Schleifkopf mit 1-Grad-Hirth-Verzahnung ausgestattet werden. Der Antrieb der fettgeschmierten Innen- und Aussen-Riemenspindeln übernimmt jeweils ein Synchronmotor. Bedient wird die Maschine über die Fanuc-Steuerung 0i-TF PLUS zusammen mit dem bewährten Studer-Betriebssystem.

Bildergalerie
Bildergalerie mit 14 Bildern

Ein weiterer Vorteil der S100 ist die Option zur Automatisierung. Auf Wunsch wird sie mit einer Ladeschnittstelle sowie einer automatischen Bedientür ausgerüstet, wodurch die automatische Arbeitsweise und damit die Produktion grosser Serien realisierbar ist. Typische Werkstücke, welche die S100 fertigen kann, sind beispielsweise Spannzangen für den Werkzeugbau, Lagerringe, Kugellager und Zylinder sowie hydraulische Steuerventile in kleinen Serien. Die Aussen- und Innenbearbeitung von Flanschteilen oder das Schleifen von Gewinden oder unrunden Formen sind ebenfalls möglich.

Auch bei der S100 steht natürlich der kompetente und zuverlässige Customer Care von Studer mit Beratung und technischer Hilfe zur Verfügung. Insgesamt sorgen weltweit mehr als 200 Fachkräfte dafür, dass die Maschine über ihre gesamte Lebensdauer zuverlässig und wirtschaftlich funktioniert und alle Anforderungen zur vollsten Zufriedenheit erfüllt. Kundinnen und Kunden können dabei auf die 110-jährige Schleiftradition des 1912 gegründeten Schweizer Unternehmens vertrauen.

Technische Daten der S100 auf einen Blick:

  • max. Werkstücklänge: 550 mm
  • max. Schwingdurchmesser: 425 mm
  • max. Innen-Schleifdurchmesser: 180 mm
  • max. Durchmesser Innen-Schleifscheibe: 63 mm
  • Drehzahlen Innen-Schleifspindeln: 20 000/40 000/ 60 000 rpm
  • max. Durchmesser Aussen-Schleifscheibe: 400 x 40 x 127 mm F1N
  • Werkstückspindelstock: Futter WSS ISO50/110 oder Futter WSS MK4/70
  • Maschinenabmessungen B × T × H: ca. 3090 × 2090 × 1990 mm
  • Gewicht Maschine: ca. 4500 kg -ari- SMM

(ID:48720770)
