Schuler-Pressen: Werkzeuge überwachen Reparaturen und Stillstände vermeiden

Von Simon Scherrenbacher

Anbieter zum Thema

Ein mit Kamera arbeitendes System überwacht Werkzeuge in Pressen. Es erkennt Fremdkörper und andere Gefahrenquellen in Echtzeit. Die Pressen unterbrechen unverzüglich ihre Abläufe, bevor ein Schaden entsteht. Zudem können Fehler analysiert werden.

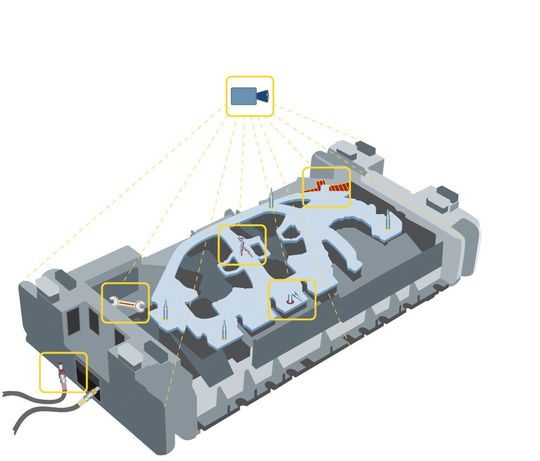

Das Überwachungssystem VDP Analyzer entdeckt mit Kameras Fremdkörper, zum Beispiel Schraubenschlüssel oder Stanzreste, und prüft zudem den sachgerechten Einbau und Anschluss des Werkzeugs sowie die Lage und die Positionen der ­Platinen.
Das Überwachungssystem VDP Analyzer entdeckt mit Kameras Fremdkörper, zum Beispiel Schraubenschlüssel oder Stanzreste, und prüft zudem den sachgerechten Einbau und Anschluss des Werkzeugs sowie die Lage und die Positionen der ­Platinen.
(Bild: Schuler)

Es ist der Albtraum jedes Pressenbedieners: ein vergessener Schraubenschlüssel im Werkzeug. Läuft die Maschine jetzt an, sind Schäden an Werkzeug und Bauteil die unweigerliche Folge. Ein solcher kurzer Moment der Unachtsamkeit kann sogar die gesamte Anlage in Mitleidenschaft ziehen. Das Überwachungssystem Visual Die Protection von Schuler kann teure Werkzeugreparaturen, Stillstandszeiten oder gar komplette Produktionsausfälle vermeiden.

Künstliche Intelligenz vergleicht aktuelle Fotos mit Referenzbildern

Die Kameras entdecken dabei nicht nur Fremdkörper, zum Beispiel Schraubenschlüssel oder Stanzreste: Das System prüft auch, ob das Werkzeug korrekt angeschlossen ist und die Platinen richtig eingelegt, umgeformt und entnommen wurden. Risse im Bauteil sieht es genauso wie eine mögliche Beschädigung der Zentrier- und Auswerfstifte. Liegt eine Abweichung vor, stoppt die Presse, um Schlimmeres zu verhindern. Um Abweichungen zu erkennen, müssen die Kameras vor dem Produktionsstart zunächst Referenzbilder des jeweiligen Werkzeugs aufnehmen. Die Bediener markieren dabei sensible Bereiche wie die Zentrier- und die Auswerfstifte, die einer besonders genauen Überwachung bedürfen. Die künstliche Intelligenz auf einem separaten Rechner vergleicht im Produktionsprozess dann die aktuellen Fotos in Echtzeit mit dem Ursprungszustand des Werkzeugs und ermöglicht dann sofort die Einleitung von Gegenmassnahmen. Beim ersten Einrichten des Systems bietet Schuler auf Wunsch gerne Unterstützung an. Auch eine Machbarkeitsanalyse mit einem mobilen Bildverarbeitungssystem ist möglich. Durch eine Erweiterung um zusätzliche Kameras kann das System zum Beispiel auch die Schrottschächte und weitere Bereiche der Maschine überwachen.

Im Fertigungsbetrieb bewährt

Zu Ende des Jahres 2019 beschaffte der Hausgerätehersteller Neff im badischen Bretten das Überwachungssystem Visual Die Protection. Bereits kurz nach der Installation erkannte das System, dass im Werkzeug ein Bauteil falsch lag, unterbrach unverzüglich die Bewegungen der Presse und konnte damit einen Schaden verhindern. «Auf eine solche Lösung haben wir gewartet», zeigt sich Leonardo Serosi von der Fertigungsbetreuung beim Hausgerätehersteller begeistert. «Wir haben das Überwachungssystem Visual Die Protection bei einer Vorführung gesehen und wollten es schnellstmöglich haben. Es war uns sofort klar, wie viel Kosten wir sparen können, wenn sich damit Werkzeug- und Maschinenschäden vermeiden lassen.» Schuler hatte das System Ende September 2019 auf den Protec-Technologietagen bei Heru Werkzeugbau im nordrhein-westfälischen Lennestadt erstmals der Öffentlichkeit vorgestellt. Nur wenige Tage später startete der Testlauf in Bretten – mit erfolgreichem Ergebnis. Die Überwachung identifizierte eine Fehlorientierung der Bauteile und hielt die Presse noch vor dem Aufsetzen der Werkzeuge an. Das intuitiv bedienbare System läuft auf zwölf kritischen Werkzeugsätzen, deren Einstellungen sich schnell abrufen lassen. Schuler entwickelt es in enger Zusammenarbeit mit Neff derzeit ständig weiter. Darüber hinaus ergänzen die Experten weitere Funktionen zur Digitalisierung, unter anderem zur Dokumentation des Produktionsprozesses und zur Beseitigung von Fehlerquellen. Sie bauen zudem die eingesetzten Technologien zur künstlichen Intelligenz und zum maschinellen Lernen aus.

Analyzer verdeutlicht Abweichungen

Jüngst haben die Spezialisten die Zusatzfunktion Analyzer VDP verwirklicht. «In der Visualisierung lässt sich anhand von Ausschlägen in der Zeitkurve schnell ein Überblick gewinnen, wann genau es zu Abweichungen vom Normalzustand gekommen ist», erklärt Chief Digital Officer Rohitashwa Pant. «Die zu diesen Zeitpunkten zugehörigen Bilder kann der Benutzer nun zielgerichtet abrufen und auf ihnen erkennen, dass beispielsweise Bauteile auf einem Zentrierstift liegen und nicht eingefädelt sind oder dass sich immer wieder Stanzabfälle in einem bestimmten Schrottschacht aufstauen.» So lassen sich entsprechende Änderungen vornehmen, um künftige Produktionsunterbrechungen zu vermeiden und somit die Prozessstabilität und letztlich die Produktivität zu verbessern. Das System ermöglicht darüber hinaus den Export der Zeitreihen und der Bilddaten zur Dokumentation und für spätere Vergleiche. «Unsere Anwender wünschten sich, mit dem Analyzer VDP auch in die Vergangenheit blicken zu können, um Fehler zu dokumentieren und Ursachen zu identifizieren», erklärt Michael Werbs, Director of Edge Solutions. «Mit herkömmlichen Kameras können Pressenbetreiber zwar den Werkzeugraum überwachen lassen, müssen dann aber die Videos im Nachgang mühsam selbst auswerten. Diese Arbeit übernimmt nunmehr der Analyzer.» Der Analyzer VDP ist Bestandteil der Digital Suite, in der Schuler bereits zahlreiche Lösungen zur Vernetzung der Umformtechnik gebündelt hat. Auf der virtuellen Produktplattform können Anwender seit Beginn des Jahres die komplette Bandbreite bestehender und neuer digitaler Lösungen prüfen, konfigurieren und bestellen.
