Horn-Innovation für das Nutenfräsen Stufenlos einstellbarer Scheibenfräser

Redakteur: Silvano Böni

Horn hat einen Scheibenfräser entwickelt, der eine stufenlose Einstellmöglichkeit unterschiedlicher Nutbreiten ermöglicht. Somit kann der Anwender auf eine Kassettenlösung und das aufwändige Einstellen der Nutbreite verzichten.

Anbieter zum Thema

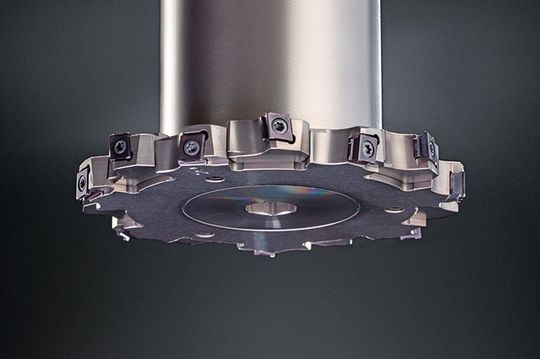

(Bild: Horn)

Die Verstellung gestaltet sich anwenderfreundlich über eine zentrale Verstellhülse. So lässt sich die gewünschte Nutbreite an einem Voreinstellgerät einfach anpassen. Die Masshaltigkeit, Stabilität und Prozesssicherheit ist gewährleistet, da die verstellbare Scheibe das im Einsatz entstehende Drehmoment in den Grundkörper ableitet. Horn bietet den Grundkörper in zwei Varianten an: Die erste Variante verfügt über einen Schneidkreis von 100 mm und ist mit den Wendeschneidplatten des Typs 406 bestückt. Die 14 Schneidplatten ergeben sieben effektive Schneiden. Die Schneidbreite reicht von 9,6 mm bis maximal 12,9 mm. Die Frästiefe dieser Variante beträgt 20 mm. Die zweite Variante ist mit 12 Schneidplatten des Typs 409 bestückt und hat einen Schneidkreis von 125 mm. Die Schneidbreite mit sechs effektiven Schneiden ist bei diesem Typ von 12,9 bis 18,8 mm verstellbar. Die maximale Frästiefe liegt bei 32,5 mm.
