Hochdynamische Produktionsmaschine

Teilefertigung: Maximale Produktivität auf kleinstem Raum

| Redakteur: Anne Richter

Die DMP 70 ist eine kompakte Produktionsmaschine für Applikationen in der Medizintechnik, im Bereich Job Shop sowie im Aerospace-Bereich und anderen anspruchsvollen Industrien.
Bildergalerie: 4 Bilder

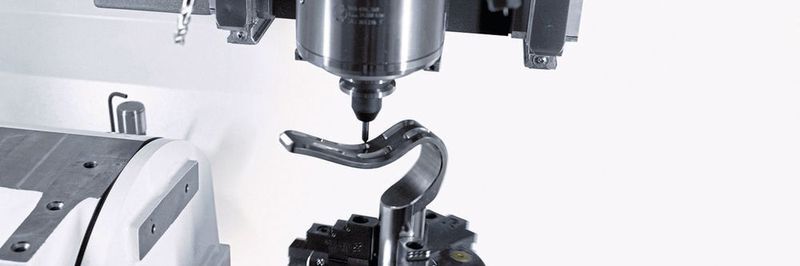

Die DMP 70 ist eine kompakte Produktionsmaschine für Applikationen in der Medizintechnik, im Bereich Job Shop sowie im Aerospace-Bereich und anderen anspruchsvollen Industrien. (Bild: DMG Mori)

DMG Mori hat auf seiner Hausausstellung in Pfronten erstmals die DMP 70 als Nachfolgemodell der Milltap 700 vorgestellt. Die DMP 70 steht für maximale Produktivität auf kleinstem Raum. Mit lediglich 4,2 m² ist ihre Aufstellfläche rund 10 Prozent kleiner als die der Milltap 700.

Eine durchgängige Optimierung des Maschinenkonzepts macht die DMP 70 zu einer extrem steifen Produktionsmaschine, deren Zerspanvolumen zehn Prozent höher ist als das des Vorgängermodells der Milltap 700. Ein breites Maschinenbett aus Grauguss, die vergrösserte Aufstellbreite und 35 mm breite Linearführungen dienen als stabile Basis für eine qualitätsorientierte und um bis zu 30 Prozent schnellere Bearbeitung anspruchsvoller Werkstücke. Zusätzliche Stabilität resultiert aus der – dank erhöhter Federvorspannung – hochfesten Spindel und dem robusten Werkzeugmagazin mit Metallklammern. DMG Mori hat die kompakte Produktionsmaschine für Applikationen in der Medizintechnik, im Bereich Job Shop, aber auch im Aerospace-Bereich und anderen anspruchsvollen Industrien konzipiert. Verfahrwege von 700 x 420 x 380 mm und der optional erhältliche, integrierte Schwenkrundtisch erlauben die 5-Achs-Simultanbearbeitung eines breiten Bauteil­spektrums.

Hausausstellung zum Jubiläum

Rundes Jubiläum

Hausausstellung zum Jubiläum

06.06.19 - Anlässlich des 50. Jubiläums der DMG Mori Schweiz veranstaltet der Werkzeugmaschinenhersteller vom 12. bis 14. Juni 2019 seine Hausausstellung im Technology Center in Winterthur. Besucher dürfen sich während der drei Tage auf einen Einblick in die neuesten Trends der zukunftsorientierten Fokusthemen wie Digitalisierung, integrierte Automations­lösungen oder Additive Manufacturing freuen. lesen

Anwenderfreundliches Stealth Design für eine hohe Ergonomie

Ihre hohe Bedienerfreundlichkeit im Bereich der Produktion gewährleistet die DMP 70 ausserdem durch das ergonomische Stealth Design mit steilen Abdeckungen im gut einsehbaren Arbeitsraum und (optional automatisierbaren) innenliegenden Türen. Diese vermeiden den Späneaustritt nach aussen. Kratzfeste Longlife-Oberflächen schützen vor Beschädigungen und steigern somit die Wertbeständigkeit der Maschine.

Maximale Präzision durch verringerte Toleranzen

Durch ein optimiertes Kühlkonzept verbessert DMG Mori die thermische Stabilität und damit auch die Langzeitgenauigkeit der DMP 70. Direkte Absolut-Wegmesssysteme bieten eine hohe Positioniergenauigkeit, so dass die Produktionsmaschine den Präzisionsanforderungen der Zielbranchen gerecht wird. Durch die verringerten Toleranzen zahlreicher Maschinenkomponenten arbeitet die DMP 70 insgesamt 60 Prozent genauer als die Milltap 700.

Höchste Dynamik für eine produktive Fertigung

Mit Eilgängen von 60 m/min und einer Beschleunigung von bis zu 2 g bietet die DMP 70 maximale Dynamik. Im Standard verfügt die DMP 70 über
eine Inline-Spindel mit einer Drehzahl von 10 000 min-1 und 78 Nm Drehmoment. Der schnelle Werkzeugwechsel mit einer Span-zu-Span-Zeit von 1,5 Sekunden trägt ebenso zur hohen Produkti­vität bei. Das optimal zugängliche Werkzeugmagazin bietet Platz für bis zu 15 Werk­zeuge mit bis zu 250 mm Länge, optional sind 25 Werkzeugplätze möglich.

Innovationsschritt durch 3D-Steuerungstechnologie

Steuerungsseitig verfügt die DMP 70 über
eine SLIMline-Multi-Touch-Steuerung mit Operate 4.8 auf Siemens. Das 19" grosse Display ist komfortabel zu bedienen und bietet dank seiner hohen Auflösung eine perfekte Übersicht. Die 3D-Steuerungstechnologie ermöglicht Anwendern, die Bearbeitung im Vorfeld zu simulieren.

Umfangreiches Optionsportfolio und flexible Automations­lösungen

Ein umfangreiches Optionsportfolio komplettiert das Angebot rund um die DMP 70. So stehen Spindeln mit höheren Drehzahlen, diverse Tische sowie Kühlmittelanlagen und Späneförderer zur Verfügung. Auch die Anbindung von Auto­mationslösungen lässt sich flexibel umsetzen. DMG Mori kann das Werkstück-Handling WH 3 Cell sowohl von links oder rechts als auch von vorne anbringen. Eine horizontal verfahrbare Automationstür verbessert hierbei den Teach-Prozess. Die gesamte Automationslösung hat einen Platzbedarf von gerade einmal 8,8 m². -ari- SMM
