Gurutzpe setzt bei XXL-Drehmaschinen auf vorkonfektionierte Energieketten von Helu. Die Massarbeit spart 40 Prozent Montagezeit, garantiert fehlerfreie Inbetriebnahme und sorgt für maximale Prozesssicherheit in der Schwerindustrie.

Wenn es um die hochpräzise Bearbeitung von Grossteilen geht, führt in Europa kaum ein Weg an Gurutzpe vorbei. Das 1955 gegründete Unternehmen mit Sitz im baskischen Deba ist spezialisiert auf die Entwicklung und Fertigung von grossdimensionierten CNC-Drehmaschinen. Die Kunden kommen aus unterschiedlichsten Branchen: Stahlproduktion, Energieerzeugung, Schiff- und Schienenfahrzeugbau, Luft- und Raumfahrt oder Papier- und Zellstoffindustrie.

95 Prozent der Produktion gehen ins Ausland, etwa in die USA, nach China, Deutschland und Frankreich. «Unsere Maschinen werden überall dort eingesetzt, wo höchste Präzision und Zuverlässigkeit bei der Bearbeitung grosser und schwerer Bauteile gefordert sind», erklärt Joaquín Orbegozo, Leiter Elektrotechnik.

Transportgerecht konstruiert

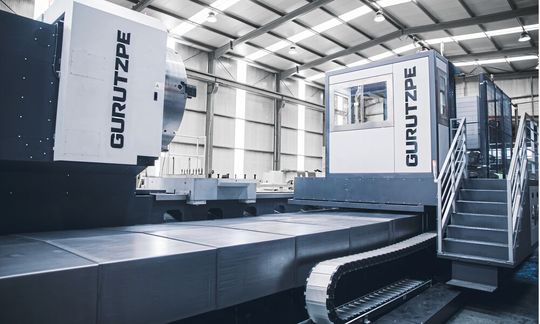

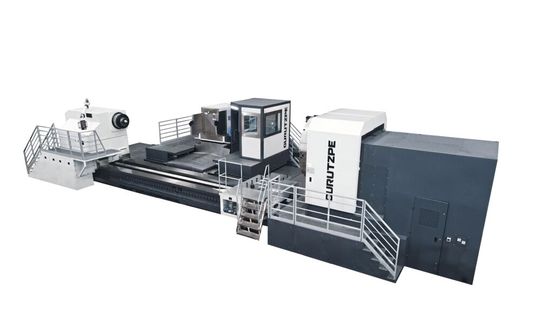

Die CNC-Drehmaschinen von Gurutzpe sind komplexe Systeme mit zahlreichen Automatisierungskomponenten, die mit der zentralen Steuerung verbunden werden müssen. Aufgrund ihrer Grösse werden sie für den Transport in einzelne Module zerlegt und am Zielort wieder montiert. Das bedeutet: Alle elektrischen Verbindungen müssen sich schnell und fehlerfrei trennen und wiederherstellen lassen.

«Bei Maschinen mit bis zu 20 Metern Verfahrweg und Einsatzumgebungen, in denen Öl, Metallspäne oder andere Belastungen Alltag sind, brauchen wir robuste, flexible und normgerechte Lösungen», betont Konstrukteur Andoni Elosua. Besonders kritisch sind dabei Energieführungsketten, in denen Leitungen mechanischer Beanspruchung wie Biegung, Zug und Abrieb ausgesetzt sind.

Passgenaue Lösungen aus einer Hand

Seit mehr als drei Jahrzehnten vertraut Gurutzpe auf die Expertise der spanischen Helu-Tochter Urkunde. Aus der Lieferung einzelner Leitungen entwickelte sich eine Partnerschaft, bei der Urkunde heute komplette, vorkonfektionierte Energieführungslösungen liefert – exakt zugeschnitten auf die Anforderungen der jeweiligen Maschine.

Für das aktuelle Projekt kamen geschlossene Hybrid- und Stahl-Energieführungsketten der Typen «Heluchain Hybrid Link 4-PL und 4-SL» von Helu zum Einsatz. Sie sind selbst in rauer Einsatzumgebung widerstandsfähig und schützen die darin verlegten Leitungen vor äusseren Einflüssen wie Staub und Spänen. Auch verhindert die stabile Führung, dass Kabel bei der Bewegung der Maschinen eingeklemmt oder abgeknickt werden. Das erhöht die Betriebssicherheit und minimiert den Wartungsaufwand.

In den Ketten sind unter anderem die «Topserv 109 Pur»-Servoleitungen für stabile Energieversorgung von Servomotoren verbaut. Diese sind hochflexibel, ölbeständig und eignen sich ideal für den dauerbewegten Einsatz in Werkzeugmaschinen. Auch die Steuer- und Anschlussleitung «Heluchain Multispeed 522-TPE UL/ CSA» ist speziell für dynamische Bewegungen ausgelegt. Sie ermöglicht selbst bei hohen Beschleunigungen eine zuverlässige Energieübertragung über lange Verfahrwege hinweg.

Für eine präzise Signalübermittlung sorgt die Geberleitung «Topgeber 512 Pur». Ihr Mantel aus Polyurethan ist mechanisch äusserst belastbar und beständig gegen Öle, Kühl- und Schmiermittel – ein entscheidender Vorteil in rauen Industrieumgebungen. Die industrielle Kommunikation zwischen Steuerung und Peripherie übernehmen PROFINET-Leitungen, die für schnelle und störsichere Datenübertragung in Echtzeit ausgelegt sind.

Die Baugruppen wurden vormontiert und vorkonfektioniert geliefert, sodass sie vor Ort lediglich angeschlossen werden mussten. «Das spart uns nicht nur wertvolle Zeit, sondern verhindert auch Verdrahtungsfehler und steigert die Nachverfolgbarkeit unserer Installationen», erklärt Orbegozo.

Effizienzgewinn bei der Inbetriebnahme

Durch die vorkonfektionierten Energieführungsketten konnte Gurutzpe die Installationszeit um rund 40 Prozent verkürzen. Die eindeutige Kennzeichnung aller Verbindungen hat die Nachverfolgbarkeit der Verdrahtung erheblich verbessert. Bei der Inbetriebnahme liegt die Fehlerquote bei null – ein wichtiger Faktor, um enge Liefertermine einzuhalten. «Gerade bei komplexen Projekten wie diesem ist die enge Zusammenarbeit mit Helu entscheidend für unseren Erfolg», sagt Orbegozo.
