Gesenkbiegepressen Automatische Werkzeugwechsler für Pressen

| Redakteur: Luca Meister

Der Trend setzt sich fort: Immer häufiger sind in der Blechbearbeitung vielfältige Teilevarianten und damit kleine Stückzahlen gefordert. Dieser Anforderung begegnet Amada durch die Ausstattung von Abkantpressen der «HG»-Serie mit automatischen Werkzeugwechslern.

Firma zum Thema

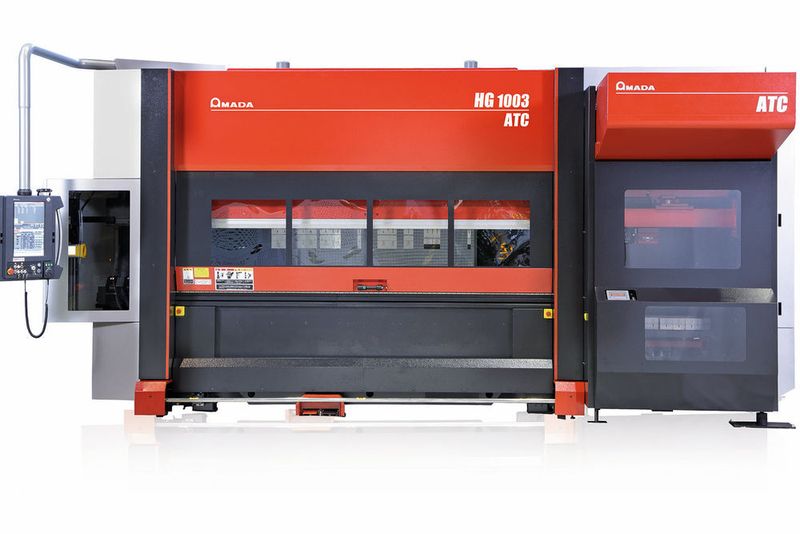

Die «HG ATC»-Serie von Amada erlaubt eine wirtschaftliche Blechverarbeitung – unabhängig von der zu fertigenden Stückzahl.
Die «HG ATC»-Serie von Amada erlaubt eine wirtschaftliche Blechverarbeitung – unabhängig von der zu fertigenden Stückzahl.
(Bild: Amada)

mei. Immer mehr Blechverarbeiter sind mit dieser Herausforderung konfrontiert: Die zu fertigenden Teile werden spezifischer, die Anzahl der Teilevariationen nimmt zu, die Losgrössen sinken. Gemäss Rückmeldungen von Amada-Kunden liegt heute der zeitliche Anteil der produktiven Biegeprozesse unter Umständen unter 50 Prozent. Die übrige Zeit wird für das Rüsten der Maschinen benötigt. Wie sich dies vermeiden lässt, zeigt der Maschinenhersteller mit der «HG ATC»: Die servo-hydraulisch angetriebenen Abkantpressen der HG-Serie werden mit dem automatischen Werkzeugwechsler ATC ausgestattet. Mit der so entstandenen Anlage lassen sich auch kleinste Losgrössen von unter zehn Stück wirtschaftlich fertigen. Diese Kombination gibt es in zwei Varianten: Die «HG 1003 ATC» bietet 1000 Kilonewton Presskraft mit einer Abkantlänge von bis zu 3000 Millimeter. Auf grosse Formate antwortet die «HG 2204 ATC» mit einer Presskraft von 2200 Kilonewton und einer Abkantlänge von bis zu 4000 Millimeter.

Kleine Losgrössen oder Prototypen- und Musterfertigung

Der automatische Werkzeugwechsler ATC ist gemäss Amada eine einzigartige Entwicklung, mit der das Unternehmen Vorreiter auf dem Weltmarkt sei. Die langjährige Erfahrung mit dieser Technologie sei vor allem durch den bewährten Einsatz automatischer Werkzeugwechselsysteme im Rahmen von Biegezellen der «Astro-Serie» aufgebaut worden.

Die Serie HG ATC ist eine Produktionslösung, die sowohl jene Verarbeiter anspricht, die häufig wechselnd kleine Losgrössen abzukanten haben, als auch Kunden, die auf Prototypen- und Musterfertigung spezialisiert sind. Zudem ist eine mit ATC ausgerüstete Abkantpresse die ideale Ergänzung zu einem bestehenden Maschinenpark, um das eigene Angebot um Aufträge mit kleinen Stückzahlen zu erweitern.

Weitreichende Reserven

Die Flexibilität wie auch die Reserven des ATC sind enorm. Das Werkzeugwechselsystem umfasst 18 bzw. 25 Magazine für Matrizen und 15 bzw. 18 für Stempel. Jedes einzelne Magazin kann bis zu 800 Millimeter Werkzeuglänge aufnehmen. Die Anlagen können mit einem elektrisch verfahrbaren Fusspedal ausgestattet werden, das sich stets genau an die Position des Pressbalkens bewegt, wo der Bediener es für die nächste Abkantung benötigt. <<
