Entgraten und Oberflächenschleifen Effektives Nassschleifen

Redakteur: Luca Meister

>> Das Entgraten und Oberflächenschleifen von Blechteilen ist heute zunehmend Standard. Das betrifft mehr oder weniger alle Teile, die mit den unterschiedlichsten Verfahren geschnitten werden. Die üblichen Bearbeitungsverfahren mit Schleifbändern und Bürsten werden trocken oder nass eingesetzt. Die Entscheidung, welches Verfahren zum Einsatz kommt, hängt von verschiedenen Kriterien ab. Ausschlaggebend sind Materialart, Schneidverfahren, Materialstärke und Verölung.

Firmen zum Thema

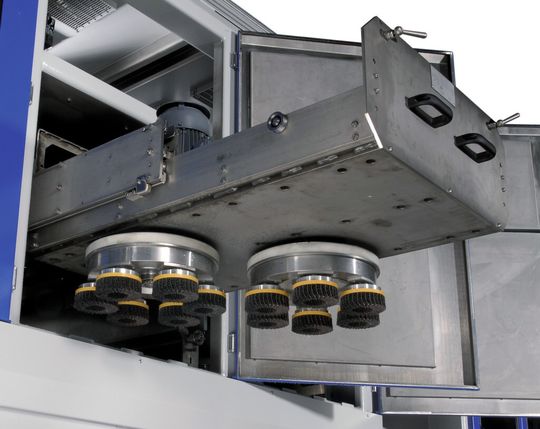

Die Bestückung der Maschinen ist flexibel und erlaubt so eine optimale Konfiguration.
Die Bestückung der Maschinen ist flexibel und erlaubt so eine optimale Konfiguration.
(Bild: Hans Weber)

mei. Die Hans Weber Maschinenfabrik GmbH im deutschen Kronach baut seit Jahrzehnten neben Trocken- auch Nassschleifmaschinen, die sich durch ausgereifte Technik und durchdachte Detaillösungen auszeichnen. So steht für die Baureihen der «NLC»-Nassschleifmaschinen das gesamte Spektrum der Weber-Schleiftechnik zur Auswahl. Dazu gehört neben den Schleifband- und Bürststationen auch der Planetenkopf mit doppelt rotierenden Werkzeugen. Die Bestückung der Maschinen ist entsprechend der Aufgabestellung frei anzuordnen und erlaubt so die optimale Maschinenkonfiguration. Die Steuerung erfolgt über das Weber-Touch-Terminal in Verbindung mit dem «i-Touch»-Navigationssystem (ebenfalls von Weber) und garantiert ein schnelles und fehlerfreies Navigieren. Die Blechdicke kann zusätzlich durch die am Maschineneinlass angebrachte Werkstückdickenmessung erfolgen.

Kompakt

Der Maschinenkörper ist standardmässig aus verzinkten Teilen oder VA-Stahlkomponenten gebaut und damit korrosionsgeschützt. Trotz kompakter Bauweise ist das Vakuumsystem mit dem notwendigen Separator platzsparend im Inneren untergebracht. Der Wasserumlauf ist grosszügig ausgelegt, damit der gesamte Materialabtrag sicher aus dem Maschinen-Innenraum gespült und der Filterung zugeführt wird. Die Teiletrocknung am Auslass arbeitet mit Quetschrollen und Luftdüsen. Für Kleinteile, deren Transport durch die Quetschrollen mechanisch beschränkt ist, wurde eine spezielle Vorrichtung eingebaut.

Ausgereift

Das umlaufende Schmutzwasser wird entweder durch einen Flachbettfilter oder durch eine Zentrifuge gereinigt und danach wieder zugeführt. Beide Einheiten werden direkt an der Maschine aufgestellt und sparen dadurch ebenfalls Platz. Grosser Wert wird auf einfache Zugänglichkeit zur Reinigung und Kontrolle der Wasserverteilung gelegt. Die verschiedenen Komponenten können ohne Werkzeug zur Kontrolle und Reinigung aus- und eingebaut werden. So stellt die Baureihe ein ausgereiftes Maschinenkonzept dar, das sich immer im notwendigen Umfang auf neue technische Herausforderungen einstellt. <<

(ID:42253811)
