MVK Fusion von Murrelektronik

Feldbusmodul für maximale Vielfalt

| Redakteur: Silvano Böni

Das robuste Gehäuse aus Metall mit Vollverguss eröffnet ein breites Einsatzspektrum – bis hin zur extremen Schweissapplikation.
Bildergalerie: 3 Bilder

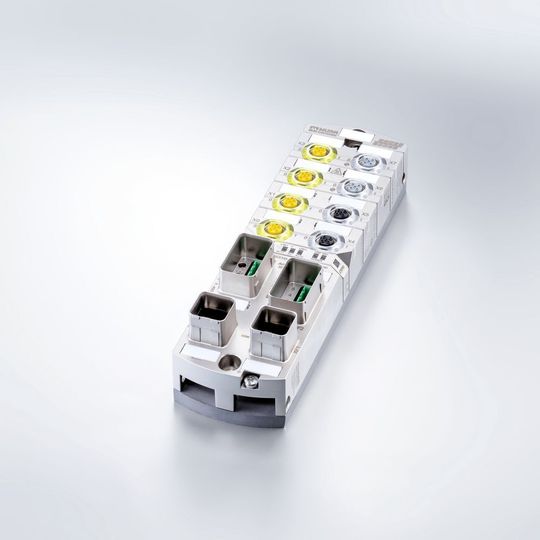

Das robuste Gehäuse aus Metall mit Vollverguss eröffnet ein breites Einsatzspektrum – bis hin zur extremen Schweissapplikation. (Bild: Murrelektronik)

Das Profinet/ProfiSafe-Feldbusmodul MVK Fusion vereint mit digitaler Standard-Sensorik und -Aktorik, digitaler sicherheitsgerichteter Sensorik und Aktorik sowie IO-Link drei elementare Funktionen der Installationstechnik. Diese Kombination ermöglicht neue und wegweisende Konzepte für die Automatisierung. Die Installation wird einfacher und schneller.

Das Besondere am Feldbusmodul MVK Fusion von Murrelektronik ist seine Vielfalt. Es vereint drei elementare Funktionen der Installationstechnik – digitale Standard-Sensorik und -Aktorik, digitale sicherheitsgerichtete Sensorik und Aktorik sowie IO-Link. Die zwei digitalen Standard-Steckplätze können frei als Ein- oder Ausgang parametriert werden – exakt so, wie es die Applikation erfordert. Die vier sicherheitsgerichteten Steckplätze sorgen dafür, dass nahezu alle digitalen Safety-Anforderungen ohne erhöhten Aufwand in das Installationskonzept eingebunden werden. Die beiden IO-Link-Steckplätze bieten einen besonders grossen Funktionsumfang, da sie auch komplexe Sensoren und Aktoren in das Feldbussystem integrieren. Ausserdem eignen sie sich zur kosteneffizienten Erweiterung von digitalen Standardsignalen durch IO-Link-Hubs. Das macht Installationen einfacher, ermöglicht Platzein- sparungen und reduziert die Zahl der benötigten Modu­le.

Maximale Flexibilität für Safety-Anwendungen

MVK Fusion führt die sicherheitstechnischen Aufgabenstellungen einer Installationslösung in einem Modul zusammen. Mit den drei sicheren Eingangsports mit jeweils zwei Kanälen werden die Signale der typischen Sicherheitssensoren wie NOT-AUS-Taster, Lichtschranken, Zwei-Hand-Bedienungen, Schutztüren et cetera eingesammelt – bis zum maximalen Performance-Level e. Der sichere Ausgangs­port mit zwei sicheren Ausgängen kann anwendungsgerecht parametriert werden (PP-, PM- oder PPM-schaltend) und ermöglicht damit die Einbindung unterschiedlichster Arten von Aktoren bis hin zu Doppelventilen und Ventilinseln – auch in diesem Fall bis zu Performance Level e. Ein spezieller Class-B-IO-Link-Port sorgt dafür, dass IO-Link-­Devices wie Ventilinseln oder Hubs auf einfache Weise sicher bis zu Performance-Level d abgeschaltet werden können. MVK Fusion ermöglicht damit das Erreichen hoher sicherheitstechnischer Levels – das bietet optimalen Schutz für Mensch und Maschi­ne.

Safety-Parametrierung mit wenigen Mausklicks

Mit MVK Fusion wird die Parametrierung von sicherheitsgerichteten Sensoren und Aktoren beeindruckend einfach: Mit wenigen Mausklicks wird die Sicherheitsfunktion (zum Beispiel Lichtgitter oder Not-Aus-Taster) im Engineering-Tool der Safety-­Steuerung ausgewählt – und die Parametrierung ist vollständig abgeschlossen.

Der Anwender – meist der Softwareentwickler und der Elektrokonstrukteur – benötigt kein spezifisches Wissen über die Parameter des Moduls. Der Extra-Arbeitsschritt der Verifizierung (CRC-Berechnung) über eine zusätzliche herstellerspezifische Spezialsoftware entfällt. Das geht schneller und schont die Nerven, denn fehlerhafte Eingaben sind ausgeschlossen.

High Performance – breites Einsatzspektrum

Die Module eignen sich für Anwendungen mit Conformance Class C (IRT), Shared Device und Netload Class III. Damit steht dem Einsatz in Applikationen, in denen maximale Leistung und absolute Zuverlässigkeit gefordert ist, nichts im Weg.

Das robuste Gehäuse aus Metall mit Vollverguss eröffnet ein breites Einsatzspektrum – bis hin zur extremen Schweissapplikation. Der Einsatz ist auch bei hohen Aussentemperaturen (bis zu 60° C) in Kombination mit hohen Strömen (bis zu 16 A) möglich – ein optionaler Kühlkörper für diese Extrembedingungen erweitert die Applikationsmöglichkeiten. Das Modul kann auch in besonders hoch gele­genen Produktionsstätten (bis 3000 Meter) eingesetzt werden.

Umfangreiche Diagnosemöglichkeiten

Jeder einzelne Kanal wird auf Fehler wie Überlast, Sensorkurzschluss oder Kabelbruch überwacht – die umfangreichen Diagnosemöglichkeiten stellen sicher, dass Fehler schnell erkannt, analysiert und behoben werden können. Das Modul speichert Fehler mit einem Zeitstempel auf einem integrierten Webserver, auch bei einem Spannungsausfall – Fehler finden statt suchen ist angesagt, Stillstandszeiten können so signifikant reduziert werden. SMM
