Halbautomaten Handbediente Werkzeugmaschinen: Einfache automatisierte Aufgaben intelligent lösen

| Redakteur: Anne Richter

Handbediente Maschinen sind aus der Werkstatt bis heute einfach nicht wegzudenken. Verfügen sie über einen Motortisch, ermöglicht die Positionsanzeige Positip 8000 Active sogar einen NC-geregelten Betrieb für einfache automatisierte Bohr- und Fräsaufgaben.

Firmen zum Thema

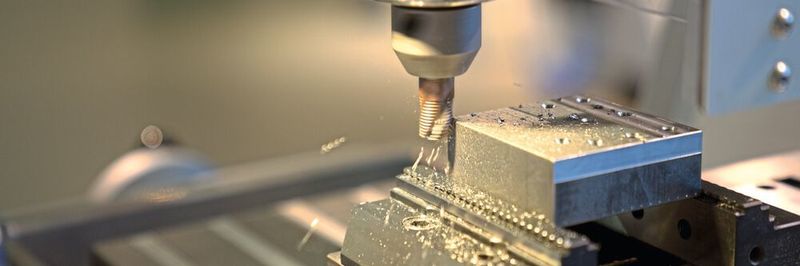

Handbediente Maschinen wirden bis heute in den Werkstätten als Ausbildungsmaschine, Troubleshooter, Vorrichtungsbauer oder auch Prototypenbearbeiter eingesetzt.
Handbediente Maschinen wirden bis heute in den Werkstätten als Ausbildungsmaschine, Troubleshooter, Vorrichtungsbauer oder auch Prototypenbearbeiter eingesetzt.
(Bild: Fehlmann)

Ausbildungsmaschine, Troubleshooter, Vorrichtungsbauer und Prototypenbearbeiter: Ein typisches Beispiel für handbediente Maschinen ist die Fehlmann Picomax
21-M, wobei das M am Namensende den Motortisch kennzeichnet. In Kombination mit der Positip 8000 Active und den Fehlmann-spezifischen Funktionen in der sogenannten OEM-Leiste der Positionsanzeige kann sie als Werkzeugmaschine mit Positioniersteuerung genutzt werden. Interpolierende Bewegungen sind nicht möglich. Dem stehen wegen der offenen Bauweise unter anderem die Vorschriften der Maschinenrichtlinie entgegen. Trotzdem können Rechtecktaschen, Lochkreise oder auch Lochreihen halbautomatisch abgearbeitet werden.

Einfach, intuitiv und anwenderfreundlich programmieren

Die Programmierung der gewünschten Bearbeitung erfolgt einfach und intuitiv. Neben einfachen Positionier- oder Bohrsätzen stehen auch Sätze für Maschinenfunktionen oder Bearbeitungsmuster zur Auswahl. Erforderliche Bearbeitungsparameter wie Bohr- oder Frästiefe, Zustellung und Zielposition gibt der Anwender bequem am Touchscreen der Positip 8000 Active ein. Die Eingaben veranschaulicht sofort eine Grafik auf dem 12 Zoll grossen Bildschirm. Diese realistische Vorschau auf das erstellte Programm gibt grosse Sicherheit für die anschliessende Bearbeitung. Der Anwender bekommt unmittelbar ein aussagekräftiges Feedback zu seinen Eingaben und kann vor Bearbeitungs­beginn noch jederzeit korrigierend eingreifen.

Bildergalerie
Bildergalerie mit 7 Bildern

Überhaupt unterstützt die Positip 8000 Active den Anwender bei der Programmierung. So übernimmt sie bei Fräsbearbeitungen nach der Auswahl eines Werkzeugs aus der Werkzeugtabelle automatisch die hinterlegten Daten und rechnet während der folgenden Programmierung sowie der anschlies­senden Bearbeitung mit dem Radius dieses Werkzeugs. Entsprechend fragt sie aber auch z. B. bei der Programmierung einer Rechtecktasche notwendige Daten ab, damit keine Informationen fehlen: sichere Höhe, Tiefe, Mittelpunkt etc. Für die letzte Bahn zur Erstellung einer Rechtecktasche kann der Anwender sogar eine Schlichtbearbeitung durch ein entsprechendes Schlichtaufmass vorgeben. Auf diese Weise kombiniert er eine schnelle Schruppbearbeitung auf den ersten Bahnen mit einem perfekten Endmass.

Bearbeitungsfolgen sicher abarbeiten

Auf diese Weise kann der Anwender nicht nur einzelne Bearbeitungsschritte wie eine Bohrung, sondern auch Bearbeitungsfolgen wie Lochkreise oder Rechtecktaschen programmieren. Die letzte Aufgabe speichert die Positip 8000 Active automatisch temporär ab, damit der Anwender – um das Beispiel Lochkreis aufzugreifen – auf Basis der Bohrbearbeitung anschliessend auch noch eine Gewinde­bearbeitung durchführen kann. Programme, die er voraussichtlich wieder benötigen wird, kann der Anwender ausserdem manuell lokal in der Positip oder zentral im Netzwerk speichern. Dabei kann er nicht nur die Bearbeitungsschritte, sondern auch eingesetzte Werkzeuge und verwendete Optionen hinterlegen. Sogar häufig verwendete Bezugspunkte für Standardspannungen kann er hier verwalten. So können verschiedene Anwender eine einmal programmierte Bearbeitung immer wieder identisch abarbeiten. Die Positip 8000 Active liefert ihnen alle dafür notwendigen Informationen.

Aus Sicherheitsgründen muss der Anwender im automatischen Modus jeden Bearbeitungsschritt einzeln über einen Tastendruck am Bedienpanel der Maschine ausführen. Dabei unterstützt ihn – wie schon bei der Programmierung – die Bearbeitungsvorschau. Die Positip 8000 Active zeigt die bereits abgearbeiteten Schritte und den nächsten auszuführenden Schritt an. So können einerseits gezielt Bearbeitungsschritte ausgeführt oder übersprungen werden, andererseits bekommt der Anwender immer eine Information über die nächste Verfahrbewegung seiner Maschine.

Häufig verwendete Funktionen vorprogrammiert

Über die OEM-Leiste kann der Anwender Standardparameter für die Bearbeitung abrufen. Dazu gehören beispielsweise häufig genutzte Drehzahlen, die er selbst hinterlegen kann, aber auch Funktionen wie die automatische Umkehrung der Drehrichtung bei Erreichen der gewählten Gewindetiefe, Kühlschmiermitteleinstellungen oder das Klemmen einzelner Achsen, um versehentliche manuelle Fehlbedienungen über die Handräder zu verhindern – sinnvoll bei Fräsbearbeitungen zur Einhaltung der Bahntreue in einer Verfahrrichtung.
