«Micromill»: Neue tangentiale Breitschlichtfräser-Serie «6F6S» Breitschlichtfräser ohne Nebenschneiden-Einstellung

Anbieter zum Thema

Ingersoll Werkzeuge GmbH

Heule Werkzeug AG

Walter Meier (Fertigungslösungen) AG

Mikron Switzerland AG, Division Tool

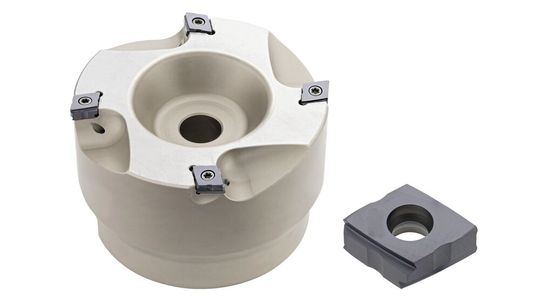

Die Ingersoll Werkzeuge GmbH hat eine neue Schlichtfräser-Serie mit vor Stirn angeordneten Tangentialschneiden entwickelt. Im Gegensatz zu den bereits bewährten Systemen mit einstellbarer Nebenschneide kommt hier ein Werkzeug mit Festplattensitz und neu entwickelter 4-schneidiger «Micromill»-Geometrie zum Einsatz.

Im Gegensatz zu den einstellbaren Systemen erfordert diese Lösung kein besonderes Know-how, da die Werkzeug-Serie für die allgemeine Schlichtbearbeitung, ohne erhöhte Anforderungen konzipiert ist. Basierend auf den Erfahrungen mit den einstellbaren Systemen wurde die optimale Nebenschneidenlage der Wendeschneidplatte durchmesserbezogen in den Festplattensitz übertragen.

Wirtschaftlichkeit

Die hier verwendete, neu entwickelte Tangential-Wendeschneidplatte «YDA-22L101» weist vier Schneidkanten auf und ermöglicht somit in Verbindung mit der 4,5 mm langen Nebenschneide und optimalem Vorschub/Drehzahl-Verhältnis eine hoch wirtschaftliche Schlichtbearbeitung mit sehr guten Oberflächenresultaten.

Bildergalerie

Bildergalerie mit 7 Bildern

Einsatzgebiete

Durch die Geometrie der Wendeplatte sind allgemeine Schlichtbearbeitungen im Planfräs-Bereich, als auch das Schlichten bis an Schultern, nicht zuletzt auch durch den Eckenradius von R 0,5 mm möglich. Ebenso kann das Werkzeug für die Schlichtbearbeitung beim Drehfräsen verwendet werden.

Die verkürzte Nebenschneide und radial positive Einbaulage der Wendeschneidplatte verhindern ausserdem den ansonsten bei Breitschlichtsystemen bekannten Axialdruck, den die Schneide auf die Oberfläche projiziert, wobei es oftmals, speziell bei dünnwandigen oder labilen Bauteilen, zu so genannten Rattermarken kommt, die die erzeugte Oberfläche negativ beeinflussen.

Die vorgesehenen Schneidstoffe IN2040, IN2540 und IN2010 decken ein grosses Spektrum zu bearbeitender Materialien im Stahl- und Gussbereich ab. Es besteht zudem die Möglichkeit, durch Einbringen von PKD- oder CBN-Layern in die Wendeschneidplatte, das Einsatzspektrum noch zu erweitern. Die Werkzeug-Serie ist im Durchmesserbereich 40-125 mm standardmässig verfügbar.

Performance: hervorragende Ergebnisse

Bei der Bearbeitung kurz- und langspanender Werkstoffe erzielt der neue Schlichtfräser hervorragende Ergebnisse. Der durch die Wendeplattengeometrie minimierte Axialdruck ermöglicht saubere Übergänge zwischen den Fräsbahnen und hinterlässt somit keinerlei Vibrationsmarken auf der erzeugten Oberfläche.

Die integrierten Kühlmittelbohrungen mit Austritt im Spanraum verhindern bei Kühlschmiermittel- oder Luftzufuhr, besonders bei der Stahl-Bearbeitung, ein Anhaften von Spänen oder Mitziehen der Späne auf die geschlichtete Oberfläche. Die 4,5 mm lange Nebenschneide ermöglicht sehr hohe Vorschubgeschwindigkeiten bei minimierter Kontaktzeit und ausgezeichneten Oberflächenergebnissen.
