Knoll Maschinenbau präsentierte zur Messe AMB 2024 eine umfassende Palette an Automatisierungsbausteinen. Dazu gehörte ein Fahrerloses Transportsystem (FTS), ein Tastsystem zur internen Datenkommunikation sowie Späneförderer und Filter für Kühlschmiermittel.

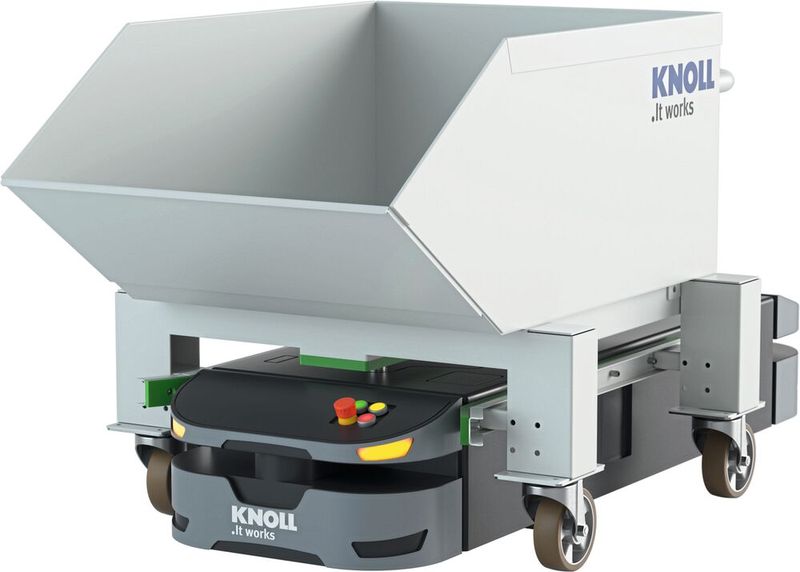

Die Knoll Maschinenbau GmbH aus Bad Saulgau stellte in diesem Jahr Automatisierung in der spanenden Fertigung ins Zentrum ihrer Messe-Präsentationen. Auf einem 4 × 4 m messenden Podest demonstrierte ein kleines, wendiges FTS (Fahrerloses Transportsystem), wie vielseitig es sich einsetzen lässt. Beispielsweise kann es Spänewagen von Maschinen zu einer Entsorgungsstation oder Rohlinge zu Werkzeugmaschinen bringen sowie Filtervliesrollen transportieren.

Technologie selbst entwickelt

Spezialisten der Automatisierungstechnik haben beim Hersteller Knoll das FTS entwickelt. Sie planen und bauen zudem weitere stationäre und mobile Fördersysteme, die den Transport vereinfachen und beschleunigen. Unter anderem gehören dazu spezielle FTS des Partnerunternehmens Safelog. Diese sind mit einer autarken, agentenbasierten Steuerung ausgestattet. Sie eignen sich daher ideal zur staplerfreien und automatischen Versorgung von Montagelinien mit Bauteilen und Warenkörben.

Bildergalerie

Interne Kommunikation digitalisieren

Um Prozesse in Produktion und Intralogistik in Bewegung zu setzen, entwickelte Knoll in den letzten Jahren zunächst für den Eigenbedarf das Tastersystem «click.it», das Informationen mühelos und effizient, ganz einfach per Tastendruck übermittelt. Zur AMB wurde es in drei Ausbaustufen in Bezug auf Hard- und Software erstmals öffentlich präsentiert. Automatisierungsspezialisten erklärten, wie sich das Kommunikationssystem auf Forderungen in unterschiedlichsten Anwendungsbereichen anpassen lässt – von der schnellen Materialanforderung bis zur detaillierten Zustandsüberwachung.

Optimierte Späneförderer und KSS-Aggregate

Äusserst vielseitig einsetzbar ist der Plattenbandförderer P-40. Er kann kleine Werkstückreste sowie nasse und trockene Späne unabhängig von Abmessungen, Form und Werkstoff abführen. Der konstruktive Aufbau mit scharnierlosen Platten ergibt eine hohe Verschleissfestigkeit.

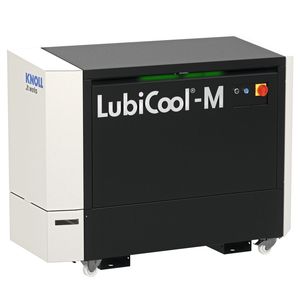

Die nachrüstbaren Hochdruckaggregate der Baureihe Lubi Cool ermöglichen Kühlschmierstoff unter Hochdruck mit bis zu 150 bar zuzuführen. Bestandteil der Aggregate ist ein Filter, der die erforderliche hochwertige Reinigung des Mediums (Emulsion oder Öl) übernimmt. Neben den Varianten S und M wurde auf der AMB die optimierte Ausführung L gezeigt. Bei der ursprünglichen Variante war jeweils eine Hoch- und eine Niederdruck­pumpe eingebaut. Nunmehr sind zwei Hochdruckpumpen integriert. Somit können die Aggregate auch Drehmaschinen mit zwei Revolvern versorgen, die beide eine Hochdruckpumpe erfordern.

Fein filtern

Auf feinste Filtration ausgelegt ist der modular aufgebaute Feinstfilter Micro Pur. Er eignet sich ideal zum Werkzeugschleifen von Hartmetall und HSS. Aber auch in der Gussbearbeitung liefert er hervorragende Ergebnisse. Der Filter Micro Pur verwirklicht Filterfeinheiten kleiner 3 µm. Er erfordert durch seine spezielle Konstruktion keine Filterverbrauchsstoffe. Somit arbeitet er besonders wirtschaftlich.

Zur AMB zeigte der Hersteller die Standard­variante Micro Pur 240 inklusive integriertem Abschlammkonzentrator in einer zweistufigen Filteranlage. Dabei wird der Feinstfilter von einem Kompaktfilter KF-E unterstützt. Dieser entfernt gröbere Verschmutzungen aus dem KSS. So entlastet er den Feinstfilter. Diese Kombination nutzen Anwender vorteilhaft beim Schleifen und Polieren von HSS-Werkzeugen und allgemein Bauteilen aus Stahl. Denn bei diesen Werkstoffen bilden sich neben Feinstpartikeln auch längere, faserige Späne, die zwingend vorabgeschieden werden müssen. Nur dann kann der Feinstfilter lange Standzeiten erreichen.

Quasi trocken bearbeiten

Um nachhaltig zu fertigen, nutzt eine zunehmende Anzahl an Fertigungsbetrieben eine spezielle Minimalmengenschmierung. Auch diese lässt sich weiter optimieren. Das von Knoll entwickelte Kühlsystem Aerosol Master ist eine Alternative zum herkömmlichen Einsatz von Kühlschmiermitteln und Minimalmengenschmierungen. Es verwirklicht eine Aerosol-Trockenschmierung (ATS). Dabei werden feinste Schmierpartikel direkt an die Werkzeugschneide geleitet. So verhindert das System die Wärmebildung in der Zerspanungskontaktzone. Der niedrige Verbrauch an Schmierstoffen minimiert Kosten für Bereitstellung und Entsorgung. Zudem arbeiten diese Aerosolsysteme deutlich effizienter in Bezug auf den Energieverbrauch. Zur Messe in Stuttgart zeigte Knoll die Ausführung Aerosol Master 4000 ATS. Sie lässt sich einfach bedienen und universell einsetzen.
