Präzision und Texturqualität Schnelles Lasertexturieren für XXL-Formen

Redakteur: Anne Richter

Mit der neuen Lasertec 400 Shape stellt DMG Mori eine neue Gantrymaschine für das 5-achsige Laserstrukturieren mit bis zu 4000 mm X-Achsen-Verfahrweg vor. Damit können alle Industriezweige des Spritzguss-Formenbaus auch bei gross dimensionierten Bauteilen profitieren.

Firmen zum Thema

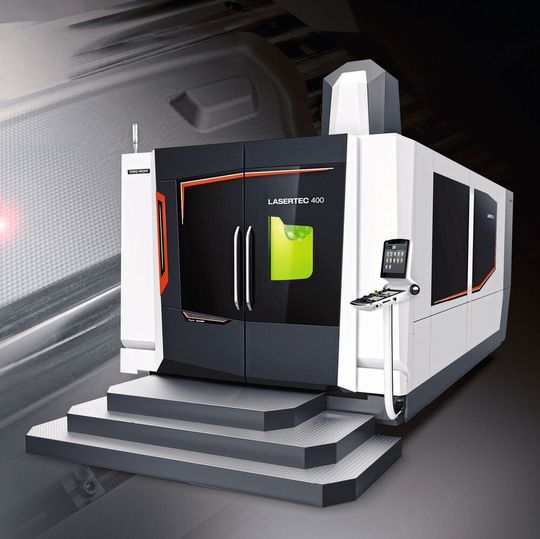

Mit der Lasertec 400 Shape erweitert DMG Mori sein Portfolio im 5-achsigen Laserstrukturieren um eine Gantrymaschine mit bis zu 4000 mm X-Achsenverfahrweg.
Mit der Lasertec 400 Shape erweitert DMG Mori sein Portfolio im 5-achsigen Laserstrukturieren um eine Gantrymaschine mit bis zu 4000 mm X-Achsenverfahrweg.
(Bild: DMG Mori)

Bauteilabmessungen von bis zu 4000 x 2000 x 1000 mm und maximal 20 000 kg Werkstückgewicht bieten Anwendern im Werkzeug- und Formenbau ganz neue Mög­lichkeiten bei der Lasertexturierung von anspruchs­vollen und grossen 3D-Formen beispielsweise im Automobilbau oder in der Luft- und Raumfahrttechnik. Die Lasertec 400 Shape verfügt über einen neu entwickelten, additiv gefertigten Laserkopf, den DMG Mori schmal und kompakt designt hat. Dadurch bietet er eine hervorragende Bauteilzugänglichkeit auch bei schmalen und tiefen Formen. Das macht die Verwendung von langen und langsamen Brennweiten überflüssig. Die im Kopf integrierte Rotationsachse mit einem Bereich von +/– 200° sowie die Schwenkachse mit einem Bereich von –100° bis +135° ermöglichen eine Bearbeitung von Hinterschnitten. Der serienmässige High-Speed-Z-Shifter ist der Schlüssel zur Produktivitätssteigerung und verfährt mit bis zu 5 m/s in
X-, Y- und Z-Richtung. Durch modernste Scanner­technologie und digitale Messsysteme wird auch bei diesen hohen Verfahrgeschwindigkeiten die notwendige Genauigkeit am Bauteil gewährleistet.

Thermosymmetrisches Gantry-Design – Basis für höchste Präzision und Texturqualität

Bei der Entwicklung des neuen Spitzenmodells im Laserstrukturieren hat DMG Mori vor allem die hohen Anforderungen der Zielbranchen berücksichtigt. So bildet das thermosymmetrische Gantry-­Design eine ideale Basis für die üblicherweise hohe Präzision und die beste Texturqualität am Markt. Dank High-Performance Texturing arbeitet das neue Spitzenmodell auf diesem Qualitätsniveau bis zu dreimal schneller. Dass die verkürzten Prozesszeiten mit einer besseren Texturqualität einhergehen, konnte DMG Mori auf den kleineren Schwester­modellen bereits mehrfach beweisen. Bei gleichzeitig bester Texturqualität am Markt. Produktivität gewinnt die Lasertec 400 Shape ausserdem durch ihre perfekte Zugänglichkeit mit einer Beladungsmöglichkeit von oben per Kran. So lassen sich Rüstzeiten erheblich minimieren.

Bildergalerie

Die Lasertec 400 Shape öffnet für Grossformen den Weg zu einer unendlichen Vielzahl an Texturen in frei wählbarem Design, in wiederholbarer Qualität und mit funktionalen Features. Oberflächen können mit kratzfesten oder wasserabweisenden Eigenschaften versehen werden und der Glanz lässt sich über das Verfahren steuern. -ari- SMM
