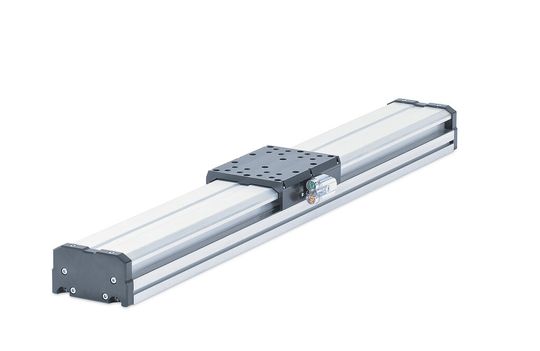

Durch intensive Entwicklungsarbeit und eine deutliche Reduzierung der Produktionskosten gelang es WEISS, den Linearantrieb auf das Preisniveau von Spindel- und Zahnriemenantrieb zu drücken.
Durch intensive Entwicklungsarbeit und eine deutliche Reduzierung der Produktionskosten gelang es WEISS, den Linearantrieb auf das Preisniveau von Spindel- und Zahnriemenantrieb zu drücken.
(Bild: Weiss)

Die neuen Linearachsen HG sind ein typisches WEISS-Produkt: robust, langlebig und dank Direktantrieb extrem dynamisch, genau und kompakt. WEISS bietet sie in der Ausführung HG25 mit 180N und als HG12 mit 110N Spitzenkraft. Die maximale Beschleunigung beider Varianten liegt bei 40 m/s2.

Die Linearachsen sind kostengünstig wie ein Zahnriemen- und Spindelantrieb aber genauer und kompakter.

Bei vielen Anwendungen stehen nicht die Robustheit oder Genauigkeit im Fokus, sondern schlicht die Kosten. Daher sind Spindel- und Zahnriemenantriebe noch immer beliebt. Durch intensive Entwicklungsarbeit und eine deutliche Reduzierung der Produktionskosten gelang es WEISS, den Linearantrieb auf das Preisniveau von Spindel- und Zahnriemenantrieb zu drücken.

Dafür erhält der Kunde eine wesentlich genauere Achse – bei den HG-Achsen rangiert die Genauigkeit im µm-Bereich. Da können weder Zahnriemen mit einer Genauigkeit von ca. 0,1mm noch Spindelantrieb von etwa 0,02 bis 0,05 mm mithalten. Auch in puncto Kompaktheit hat die HG-Achse die Nase vorn.

Denn gerade bei kurzen Hüben ist häufig wenig Platz in der Anlage und der seitlich angeflanschte Motor für Spindel- oder Zahnriemenantrieb steht immer im Weg. Der Linearmotor bei den HG-Achsen befindet sich in der Achse selbst und nutzt den vorhandenen Raum voll aus.

Die Linearachsen werden zu reduzierten Kosten bei gleichzeitig verbesserter Konstruktion

angeboten. Beim Anblick der neuen HG-Achsen fällt auf, dass das Aluführungsprofil eine Abdeckung erhalten hat. Praktisch, denn damit ist die Achse optimal gegen äussere Einflüsse geschützt. Ein Punkt, der sich positiv auf die Lebensdauer auswirkt.

Die hohe Steifigkeit der Achse wird durch das breite Alu-Basisprofil von 120mm und dem grossen Abstand der beiden Führungen erreicht.

Die Linearachsen zeichnen sich durch einfache Montage, einfache Inbetriebnahme aus. Die HG-Achsen sind so konstruiert, dass der Kunde auf Standard-Befestigungsmöglichkeiten zurückgreifen kann. Ebenfalls direkt von WEISS kommt die intuitive Inbetriebnahmesoftware, die für alle frei programmierbaren Einheiten des Herstellers eingesetzt werden kann.| böh
