Wirtschaftliche 5-Achs-Simultanbearbeitung

| Redakteur: Anne Richter

>> Haas Automation hat auf der EMO 2013 in Hannover seine UMC-750 in den Mittelpunkt gestellt, ein Bearbeitungszentrum für echte Simultanbearbeitung auf 5 Achsen. Damit bietet das Unternehmen die Vorteile einer 5-Achs-Bearbeitung nach eigenen Angaben «zu einem erschwinglichen Preis». Ausserdem zeigte das Maschinenbauunternehmen weitere Vorführungen seiner neuesten CNC-Werkzeugmaschinenmodelle.

Firmen zum Thema

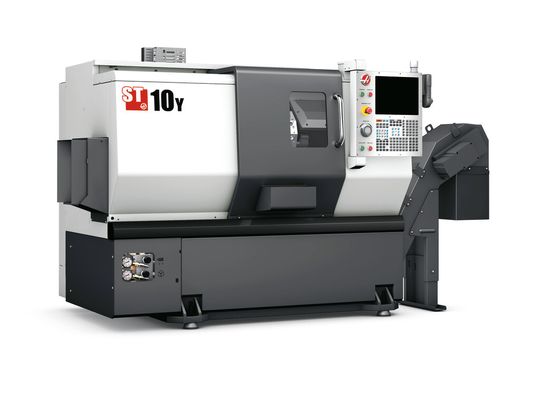

Drehzentrum Haas ST-10Y: eine wirtschaftliche Lösung für die Bearbeitung kleiner Teile mit verringertem Bedienaufwand in einem kompakten Paket.
Drehzentrum Haas ST-10Y: eine wirtschaftliche Lösung für die Bearbeitung kleiner Teile mit verringertem Bedienaufwand in einem kompakten Paket.
(Bild: Haas)

ari. Auf der EMO 2013 in Hannover zeigte Hass Automation Vorführungen von 16 seiner neuesten CNC-Werkzeugmaschinenmodelle. Dazu zählen neben dem Universalbearbeitungszentrum Haas UMC-750, das in Europa auf der EMO 2011 erstmals vorgestellt wurde, vertikale High-Speed-Bearbeitungszentren, leistungsstarke SK50-Maschinen für die Schwerzerspanung, hochproduktive Drehzentren mit angetriebenen Werkzeugen und zwei Spindeln, platzsparende und starke Bohr-/Gewindebohrmaschinen sowie Maschinen für den Werkzeug- und Vorrichtungsbau und vertikale Bearbeitungszentren für Werkzeugbauer.

Produktivität und Zuverlässigkeit im Fokus

«Unsere Maschinen werden mit dem Ziel entwickelt, niedrige Gesamteinsatzkosten, eine hohe Produktivität und eine herausragende Zuverlässigkeit zur Verfügung zu stellen, so dass die Unternehmen mit der Gewissheit investieren, dass sie ihre Teile schnell, effizient und vor allem rentabel herstellen können», erklärt Alain Reynvoet, Geschäftsführer von Haas Automation Europe, und ergänzt: «Mit einem 24-prozentigen Umsatzanstieg im ersten Quartal gegenüber 2012, der zum grossen Teil auf kürzlich eingeführte Produkte zurückzuführen ist, scheint 2013 wieder so ein Jahr so zu sein.»

Bildergalerie
Bildergalerie mit 5 Bildern

Vorteile der 5-Achs-Bearbeitung zu erschwinglichem Preis

So führte Haas Automation das Universal-Bearbeitungszentrum Haas UMC-750 für die 3+2- und simultane 5-Achsen-Bearbeitung ein. Die flexible 5-Achsen-Bearbeitung verringert den Rüstaufwand und erhöht die Genauigkeit bei mehrseitigen und komplexen Werkstücken. Die neue Haas UMC bietet laut Hersteller alle diese Vorteile zu einem erschwinglichen Preis sowie mit der Einfachheit und Sicherheit, für die Haas Automation bekannt ist. Die Maschine hat Verfahrwege von 762 x 508 x 508 mm und einen integrierten 2-Achsen-Dreh-/Schwenktisch. Sie ist mit einem Inline-Direktantrieb mit SK-40-Spindel mit reduzierter Wärmeentwicklung für 8100 min-1 (Grundausstattung) oder 12 000 min-1 (Sonderzubehör) ausgerüstet und besitzt in der Grundausstattung einen seitlich angeordneten Werkzeugwechsler mit 40+1 Magazinplätzen. Mit dem Dreh-/Schwenktisch lassen sich Werkstücke in nahezu jedem beliebigen Winkel für 5-seitige (3+2) Bearbeitungen positionieren oder simultane 5-Achsen-Bewegungen für bahngesteuerte und komplexe Bearbeitungen ausführen. Bei einem Schwenkwinkel von +35° bis –110° und einer Rotation von 360° gewährleistet die Maschine einen herausragenden Werkzeugabstand und erlaubt die Bearbeitung grosser Teile. Besondere Leistungsmerkmale: Kompensation des Werkzeugmittelpunktes und dynamischer Werkstückversatz.

Entwicklung nach Kundenanforderungen

«Die UMC wurde auf Grundlage der Rückmeldungen unserer Kunden entwickelt und gebaut, die uns mitteilten, welche Anforderungen sie an eine Universalmaschine stellen würden», erläutert Alain Reynvoet. «Kurz gesagt handelt es sich um eine CNC-Hochleistungswerkzeugmaschine, die zu einem Bruchteil der Kosten angeboten wird, die normalerweise mit Maschinen dieses Leistungsvermögens und dieser Qualität verbunden sind. Unsere Kunden erwarten von uns zu Recht innovative und preiswerte Bearbeitungslösungen, die bei Leistung und Zuverlässigkeit keine Kompromisse eingehen. Diese neueste Werkzeugmaschine von Haas wird sie nicht enttäuschen.»

Zum produktivitätssteigernden Sonderzubehör für die UMC-750 zählen ein Scharnierband-Späneförderer, Hochdruck-Kühlmittelsysteme mit Kühlmittelfluss durch die Spindel, Steuerungssoftware für die Hochgeschwindigkeitsbearbeitung, das intuitive drahtlose Messtastsystem von Haas, ein erweiterter Programmspeicher und vieles mehr. Für Werkstätten, die eine wirtschaftliche, präzise und zuverlässige Lösung zur Verkürzung der Rüstzeiten und Verbesserung der Werkstückqualität und Oberflächengüte suchen, ist die Haas UMC-750 die ideale CNC-Werkzeugmaschine.

Bearbeitung kleiner Teile mit verringertem Bedienaufwand

Die CNC-Drehmaschinen der Modellreihe ST-10Y sind eine wirtschaftliche Lösung für die Bearbeitung kleiner Teile mit verringertem Bedienaufwand in einem kompakten Paket, das mit den Leistungsmerkmalen einer grossen Maschine vollgepackt ist und angetriebene Werkzeuge mit C-Achse beinhaltet. Bei der Entwicklung des Drehzentrums Haas ST-10Y standen von Anfang an eine hohe Steifigkeit, Präzision und thermische Stabilität im Vordergrund. Die Optimierung sämtlicher Gussteile nach der Finite-Elemente-Methode (FEA) hat eine hochbelastbare Konstruktion mit verbessertem Späne- und Kühlmittelfluss und vereinfachtem Zugang für Wartungsarbeiten hervorgebracht. Die kompakte, symmetrische Bauweise des Spindelkopfes erhöht die thermische Stabilität und Steifigkeit, während die durchdachte 45-Grad-Keilform zusätzlichen Raum für den Werkzeugwechsel schafft und die Spanabfuhr optimiert.

Die ST-10Y ist mit einem VDI-Revolver mit 12 Werkzeugstationen ausgestattet, der die Werkzeuge mit hoher Geschwindigkeit positioniert, um die Zykluszeiten zu verkürzen. Die Maschine bietet eine maximale Arbeitsfläche von 229 x 356 mm und in der Y-Achse einen Verfahrweg von 102 mm (±51 mm von der Achsenmitte) für aussermittiges Fräsen, Bohren und Gewindebohren. Zur Grundausstattung gehören angetriebene Werkzeuge mit hohem Drehmoment und eine C-Achse mit Servo-Antrieb für vielseitige 4-Achsen-Bearbeitungen. Besonderes Leistungsmerkmal: Hochgeschwindigkeitsspindel mit 6000 min–1.

Drehzentrum für leistungsstarke Komplettlösungen

Die Haas-Drehzentren der Modellreihe DS-30 mit Y-Achse kombinieren die Doppelspindel und Y-Achse mit der C-Achse und angetriebenen Werkzeugen zur Schaffung leistungsstarker Komplettlösungen, die in jedem Fertigungsbetrieb eingesetzt werden können. Die sich gegenüberliegenden Spindeln ermöglichen das voll synchronisierte Drehen und erlauben den fliegenden Werkstückwechsel zur Verkürzung der Zykluszeiten. Die Maschinen bieten in der Y-Achse einen Verfahrweg von 102 mm (±51 mm von der Achsenmitte) für aussermittiges Fräsen, Bohren und Gewindebohren. Zur Grundausstattung gehören angetriebene Werkzeuge mit erhöhtem Drehmoment und eine C-Achse mit Servo-Antrieb für vielseitige 4-Achsen-Bearbeitungen. Die Maschinen sind in Standard- und Super-Speed-Ausführung erhältlich. Besondere Leistungsmerkmale: zwei Spindeln mit 4800 min-1 und hybrider BOT/VDI-Revolver mit 24 Werkzeugstationen.

Ebenfalls ausgestellt wurden weitere neun verschiedene Haas-CNC-Dreh- und Indexiertische, darunter: Der neue CNC-Kurvenrollen-Dreh- und Indexiertisch HRC210: Der HRC210 ist ein High-Speed-Kurvenrollen-Dreh- und Indexiertisch mit einer Bearbeitungs- und Schaltgeschwindigkeit von bis zu 830°/Sekunde. Er bietet ein Spindeldrehmoment von 149 Nm für die synchrone 4-Achsen-Bearbeitung und eine pneumatische Bremse mit einem Haltemoment von 182 Nm für stationäre Arbeiten. Die Schaltgenauigkeit beträgt ±30 Bogensekunden mit einer Wiederholbarkeit von vier Bogensekunden. Die 210 mm grosse Spannfläche des HRC210 besitzt eine Mittenhöhe von 152,40 mm mit einer 50,8 x 48,5 mm tiefen Führungsbohrung und einer 45-mm-Durchgangsbohrung. Sechs radiale T-Nuten erleichtern die Befestigung des Werkstücks. <<
