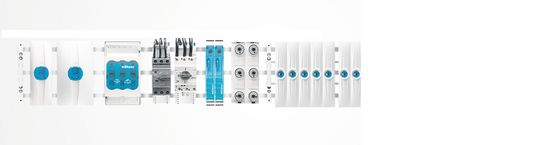

Das Sammelschienensystem 30Compact von Wöhner kombiniert die Variabilität und den Systemgedanken aus dem bewährten System 60Classic mit reduziertem Platzbedarf durch eine geringe Bauhöhe.
Das Sammelschienensystem 30Compact von Wöhner kombiniert die Variabilität und den Systemgedanken aus dem bewährten System 60Classic mit reduziertem Platzbedarf durch eine geringe Bauhöhe.
(Bild: Wöhner)

Im Maschinen- und Anlagenbau steht wenig Platz für die Energieverteilung zur Verfügung. Dabei sind die Anforderungen an Flexibilität, Verfügbarkeit und Sicherheit hoch. Das Sammelschienensystem 30Compact von Wöhner kombiniert die Variabilität und den Systemgedanken aus dem bewährten System 60Classic mit reduziertem Platzbedarf durch eine geringe Bauhöhe.

Die 3-polige Ausführung des Systems 30Compact ist mit der Bauhöhe von 160 mm ideal für den Leistungsbereich bis 360 A. Es lässt sich sogar mit Komponenten aus dem bestehenden System 60Classic kombinieren. Daher hat der Anlagenbauer vielfältige Möglichkeiten bei der Anlagenplanung. Für sicherungslose Abgänge stehen Sammelschienenadapter bis 32 A und 63 A zur Verfügung.

Sie ermöglichen die mechanische Befestigung und sichere Kontaktierung von Motorstarterkombinationen. Die verschiebbare Tragschiene (5 mm auf 10 mm und zurück) sowie temperaturbeständige AWG-Leitungen sind die Hauptmerkmale dieser Sammelschienenadapter. Die Komponenten der sicherungslosen Ausführungen sind UL gelistet. Sicherungsbehaftete Abgänge können z. B. durch den Trenner NH000 bis 125 A realisiert werden.

Die 4- und 5-polige Variante des Systems 30Compact kommt in der Gebäudetechnik und bei Kleinverteilern zum Einsatz. Dabei sind Anwendungen mit 12 x 5 mm Flachschienen bis 200 A möglich.

Durch den gleichen Sammelschienenträger wie bei der dreipoligen Ausführung, mit zusätzlichen PE- und N-Schienen zwischen den Phasen, bleibt das Einbaumass von 160 mm erhalten. Die Hauptkomponente ist der 1-polige, 18 mm breite, modulare Sammelschienenadapter für Sicherungsautomaten bis 63 A. Der Potentialabgriff ist auf den drei Aussenleitern L1, L2, L3 sowie N frei wählbar. Über Verbinder können mit dem Sammelschienenadapter mehrpolige Gruppen mit unterschiedlicher Kontaktierung hergestellt werden. Auch eine mechanische Verrastung mit den PE- bzw. N-Modulen ist möglich.

Das Anschluss-Set 5-polig ermöglicht den Anschluss der Phasen L1, L2 und L3 auf gerade einmal 60 mm Baubreite. Mit dem kombinierten Modul N und PE benötigt der Anschluss aller Kabel (bis 120 mm²) lediglich 90 mm Breite. Dies führt zu einer Platzersparnis von 40 % gegenüber herkömmlichen Lösungen.

Mit technischen Spitzenleistungen gestaltet die Wöhner-Gruppe seit über 80 Jahren die Zukunft der Energieverteilung und Steuerungstechnik. Wöhner steht für Kompetenz im Bereich der Sammelschienen-Systemtechnik, richtungsweisende Technologien und herausragenden Support. Wöhner bietet Sicherungstechnik nach weltweiten Standards als Systemlösung oder Aufbaukomponenten an.

Mit 11 Tochtergesellschaften und einem flächendeckenden Vertreternetz im In- und Ausland stehen in nahezu 80 Ländern kompetente Ansprechpartner vor Ort zur Verfügung. | böh
