Dreh-/Fräszentrum für Einsteiger

Alternative zum Dreh-/Fräszentrum

| Redakteur: Anne Richter

Mit dem Fräszentren CU 2007 und CU 3007 bietet Tornos eine Komplettlösung mit 3 bis 5 Achsen.
Bildergalerie: 7 Bilder

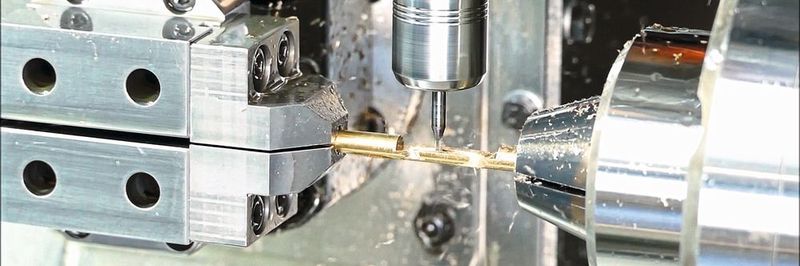

Mit dem Fräszentren CU 2007 und CU 3007 bietet Tornos eine Komplettlösung mit 3 bis 5 Achsen. (Bild: Tornos)

Mit den Fräszentren CU 2007 und CU 3007 bietet Tornos eine Komplettlösung mit 3 bis 5 Achsen. Die Bearbeitungszentren können von Grund auf individualisiert werden und mit einer Vielfalt an Optionen bis hin zu kompletten Automationssystemen wie dem Pick-and-Place-System ausgestattet werden.

Tornos präsentiert seine neueste Weiterentwicklung des Bearbeitungszentrums, die CU 2007 mit sieben Achsen. Wie alle CU-2007-Maschinenmodelle ist auch diese Maschine mit einem 5-Achsen-Teilapparat ausgestattet, mit dem selbst extrem komplexe Teile bearbeitet werden können. Angesichts der gros­sen Achsenverfahrwege der Maschine und der vielfältigen Automatisierungssysteme entstand die Idee, die Maschine auf eine neue Entwicklungsstufe zu heben.
