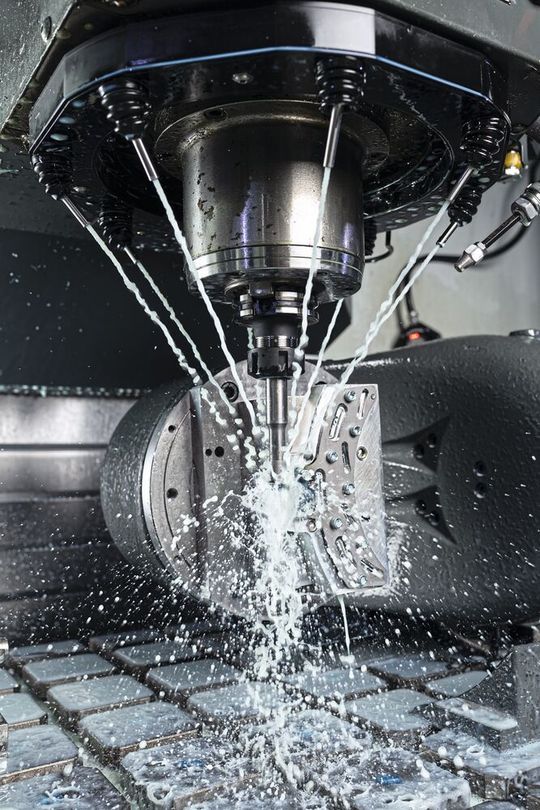

Maschinenbediener kennen das Problem: Wer während der Fräsbearbeitung von einem kurzen Werkzeug auf ein langes wechselt, muss die Kühlmittelzufuhr anpassen. Insbesondere wenn keine innere Kühlmittelzufuhr zur Verfügung steht, führt dies zu einem hohen Einstellaufwand, um die Prozesssicherheit der Bearbeitung sicherzustellen. Das Unternehmen Asch & Sebert hat sich diesem Problem angenommen und einen Kühlmittelring entwickelt, bei dem sich die Kühlmitteldüsen automatisch der Werkzeuglänge anpassen. Für die Fertigung des patentierten Systems setzt der Inhaber Gerald Sebert auf Präzisionswerkzeuge der Paul Horn GmbH. «Für das Fräsen der Verzahnungen führt für uns kein Weg an den Horn-Werkzeugen vorbei», so G. Sebert.

Der Startschuss der Entwicklung der Kühlmittelringe war im schwierigen Wirtschaftsjahr 2009. Aufgrund der weltweit schlechten Auftragslage entstand bei Asch & Sebert die Idee, ein eigenes Produkt auf den Markt zu bringen.

Entwicklung eines automatisch einstellbaren Kühlmittelrings

Wie in vielen Fertigungen stellte sich auch in der eigenen Produktion das Problem mit der Kühlmittelzufuhr von unterschiedlich langen Werkzeugen. «Hier wollten wir angreifen und begannen mit der Entwicklung des automatisch einstellbaren Kühlmittelrings», so Sebert. Nach einigen Prototypen war das System auf den eigenen Maschinen für Langzeittests im Einsatz.

«Die Entwicklung ist das eine, der Verkauf das andere. Wir haben sehr viel Zeit für die Patentrecherchen aufgewendet. Hier recherchierten wir bis in die 30er Jahre zurück, ob wir mit unserer Idee irgendwelche Patente verletzen», erzählt Sebert. Im Jahr 2015 war es dann so weit: Sebert meldete das System zum Patent an.

Erfolge und Rückschläge

«Wir sind von dem System absolut überzeugt, aber es war ein Kampf, den Kühlmittelring, ohne ein entsprechendes Marketingbudget gross zu vermarkten», so Sebert. Der Geschäftsführer nahm zu verschiedenen Maschinenherstellern den Kontakt auf. «Ein grosser Maschinenbauer hat uns eine weitreichende Kooperation zugesagt, aber nach mehrjähriger Entwicklungsarbeit von einem auf den anderen Tag den Stecker gezogen. Das war ein harter Rückschlag nach den hohen Entwicklungskosten», erzählt Sebert.

Bildergalerie

Fanuc-App steuert automatisch die KSS-Düsen

Doch der Tüftler liess nicht locker und vertiefte die Gespräche mit anderen Maschinenbauunternehmen. Mit Erfolg: G. Sebert überzeugte mehrere bekannte Unternehmen von seiner Entwicklung, sodass diese nun auf zahlreichen Bearbeitungszentren zum Einsatz kommt. Fanuc hat für das Kühlmittelsystem schon eine App entwickelt, die die Position der Kühlmitteldüsen automatisch über die eingegebenen Werkzeugdaten steuert.

Düsen-Verstellung über eine Verzahnung

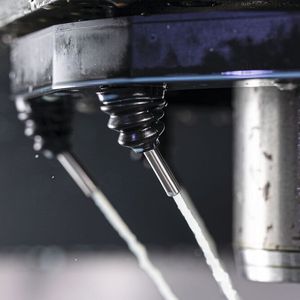

Die Produktion der mechanischen Komponenten der Kühlmittelringe geschieht in der eigenen Fertigung. Die Bewegung der Kühlmitteldüsen geschieht über eine Mechanik, die über eine Stellverzahnung gesteuert ist.

Für das Fräsen der Verzahnung mit Modul 1 setzt G. Sebert mit seinem Team aus erfahrenen Zerspanern auf das Zirkularfrässystem von Horn. «Von Anfang an setzten wir auf die Horn-Systeme. Wir hatten uns auch zahlreiche Werkzeuge von unterschiedlichen Werkzeugherstellern angeschaut, aber kein Frässystem bot uns die Flexibilität wie die Fräser von Horn. Wir arbeiten mit teils sehr langen Werkzeugauskragungen und da unterscheidet sich die Spreu vom Weizen», erzählt Sebert.

Zirkular-Verzahnungsfräser im Einsatz

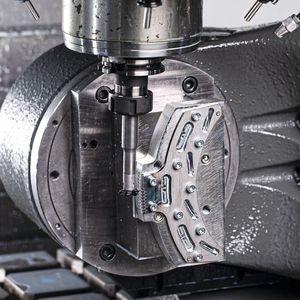

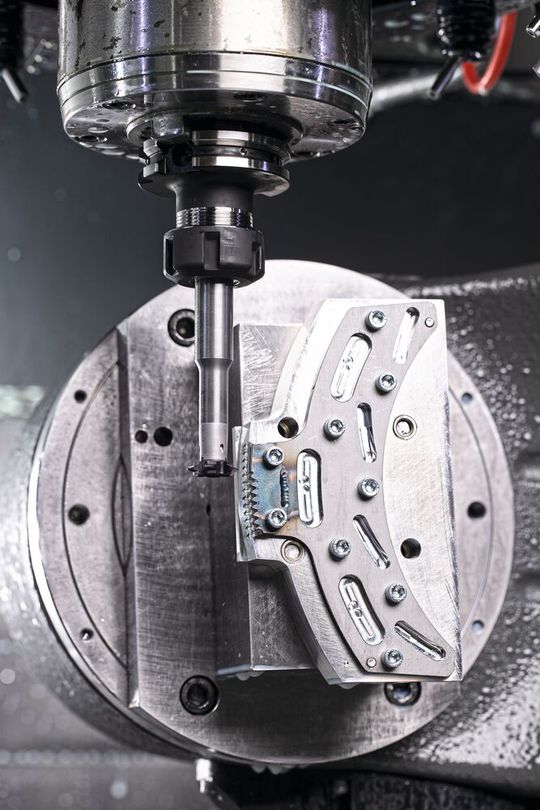

Zum Einsatz kommt das «Horn-Zirkularfrässystem 613». Das Sonderprofil der sechs Zähne des Werkzeugs gleicht dem Soll-Profil der Zahnflanken des Werkstücks. Die Auskragung des Werkzeugs ist aufgrund der Gegebenheiten relativ lang. Durch den schwingungsdämpfenden Vollhartmetallschaft treten keine Probleme mit Vibrationen des Werkzeugs auf. Die präzise Schnittstelle zwischen Träger und Schneidplatte ermöglicht einen µ-genauen Rund- und Planlauf der Schneidplatte beim Wechsel. Schruppen und Schlichten geschieht mit demselben Werkzeug.

Die Schnittwerte

Mit mehreren Zustellungen fräst das Werkzeug die einzelnen Zähne in das Werkstück. Die Schruppschnitte haben eine Tiefe von ap = 0,2 mm und werden mit einer Schnittgeschwindigkeit von vc = 100 m/min gefräst. Das Schlichtaufmass beträgt 0,1 mm. Die Schlichtzustellung für das letzte Zehntel bis zum Fertigmass fräst das Werkzeug mit einer Schnittgeschwindigkeit von vc = 100 m/min. Die Fräsrichtung erfolgt im Gegenlauf. Die Werkzeuge von Horn weisen, trotz des hohen Schnittdrucks durch die sechs Zähne, eine hohe Stabilität auf.

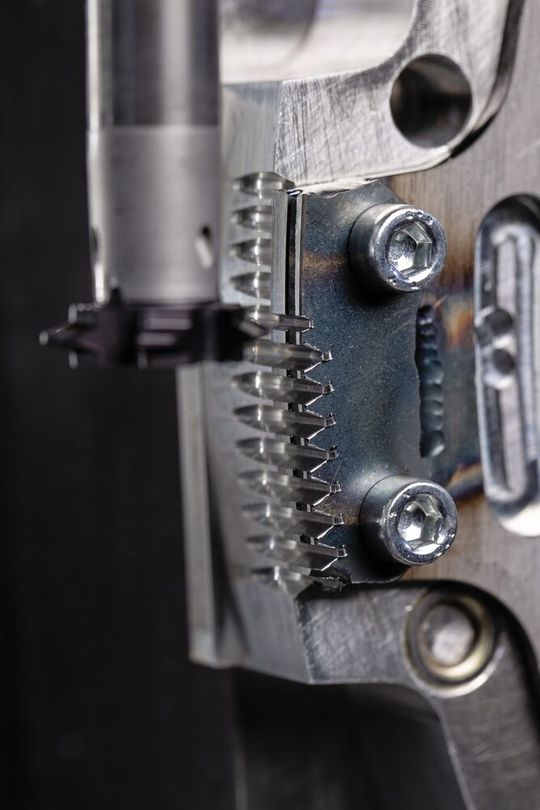

Die sechs Zähne bieten hierbei eine hohe Fräsleistung und die Möglichkeit, höhere Schnittgeschwindigkeiten zu fahren. «Wir haben trotz der langen Werkzeugauskragung keine Probleme mit Rattermarken auf der Oberfläche. Hierbei achten wir natürlich auch auf eine sehr steife Spannung der Bauteile. Die Werkzeuge würden die Zähne auch im Vollschnitt problemlos fräsen. Wir sind jedoch bewusst auf mehrere Zustellungen gegangen, um für dieses zentrale Bauteil die optimale Verzahnungsqualität zu erreichen», so Sebert.

Multitalente für Fräsprozesse

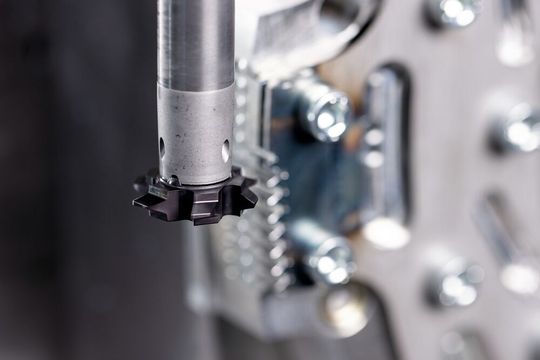

Nutfräsen, Trennfräsen oder Verzahnungsfräsen: Dies sind nur drei genannte Fräsprozesse, welches das Horn-Zirkularfrässystem produktiv meistert. Als echtes Multitalent einsetzbar, beherrscht das weitreichende Werkzeugportfolio dieses Werkzeugsystems noch einige weitere Fräsprozesse. Einsetzbar ab einem Innendurchmesser von 8 mm für die präzise Bohrungsbearbeitung, Schlitzfräsen von schmalen Nuten mit einer Breite von 0,2 mm oder das Fräsen von Passverzahnungen: Die Fräswerkzeuge zeigen sich als Problemlöser in zahlreichen Standardvarianten, als auch in speziellen Sonderformen für einige andere Fräsprozesse.

Zirkularfräsen auf einer Helixbahn

Das Zirkularfrässystem von Horn bietet dem Anwender eine Reihe von Verfahrensvorteilen: Es ist schnell, prozesssicher und erzielt gute Oberflächenergebnisse. Dabei taucht das auf einer Helixbahn geführte Werkzeug schräg oder sehr flach in das Material ein. Dadurch lassen sich beispielsweise Gewinde in reproduzierbar hoher Qualität herstellen.

Im Vergleich zur Bearbeitung mit Wendeschneidplatten bei grösseren Durchmessern oder VHM-Fräsern bei kleineren Durchmessern ist Zirkularfräsen in der Regel wirtschaftlicher. Zirkularfräser haben ein breites Einsatzgebiet. Sie bearbeiten Stahl, Sonderstähle, Titan oder Aluminium und Sonderlegierungen.

Die Präzisionswerkzeuge eignen sich besonders für die Prozesse Nutfräsen, Bohrzirkularfräsen, Gewindefräsen, T-Nutfräsen, Profilfräsen sowie Verzahnungsfräsen. Sie überzeugen aber auch in Sonderanwendungen wie dem Fräsen von Dichtnuten oder bei der Pleuelbearbeitung.
