Ultraschallschweissen Dichtverschweissen von Stossdämpfern für die Möbelindustrie

Redakteur: Brigitte Michel

Für das sichere Dichtverschweissen von Stossdämpfern für die Möbelindustrie setzt ein Maschinen- und Anlagenbauer auf torsionale Ultraschalltechnik von Telsonic. Dank des einzigartigen Soniqtwist-Verfahrens lassen sich die Dämpfer-Zylinder aus ABS sicher und dicht verschweissen, ohne dass das Öl zu schäumen beginnt und Luft eintritt.

Firmen zum Thema

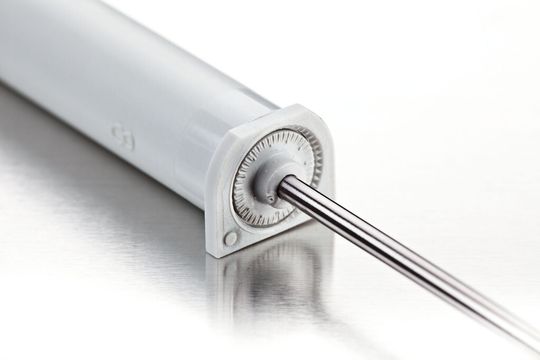

Die Möbel-Stoßdämpfer werden mit dem Soniqtwist-Verfahren an Boden und Deckel verschweißt.
Die Möbel-Stoßdämpfer werden mit dem Soniqtwist-Verfahren an Boden und Deckel verschweißt.
(Bild: Telsonic)

Das würde Funktion und Lebensdauer der millionenfach hergestellten Schubladendämpfer beeinträchtigen.

„Weil das torsionale Ultraschallschweißen Soniqtwist eine Drehbewegung initiiert anstelle einer linearen‚ hämmernden Bewegung wie beim longitudinalen Schweissen, bleibt das Öl ruhig und fängt nicht an zu schäumen“, berichtet Wolfgang Ott, Abteilungsleiter Kunststoffschweissen bei Telsonic in Erlangen. Schäumendes Öl und – in dessen Folge – Luft im Zylinder würde die Funktionsfähigkeit des Stossdämpfers beeinträchtigen. Als so genannte Schubladendämpfer in der Möbelindustrie kommen die etwa 200 mm langen Stossdämpfer aus ABS millionenfach zum Einsatz und sorgen für ein geräuschloses Schliessen von Möbelschubladen in Küchen- und Wohnzimmereinrichtungen.

Die Stossdämpfer werden in einer vollautomatischen Produktionslinie hergestellt. Dazu müssen sie am Boden und am Deckel öl- und gasdicht verschweisst werden. Das übernehmen seit 2008 torsionale Schweissmaschinen, die in die Gesamtanlage integriert sind. Nachdem zunächst der Boden verschweisst ist, wird das Rohr mit dem Kolben, der Feder und der Kolbenstange montiert und schliesslich mit Öl überfüllt. Nun folgt die zweite Dichtschweissung am Deckel und zwar im Ölbad, durch das Öl hindurch.

„Es darf keinerlei Luft in den Zylinder gelangen, deshalb steht das Öl über dem Rand des Stossdämpferrohrs“, so Ott. Für das torsionale Ultraschallschweissen ist die mit Öl benetzte Fläche kein Problem. Zuverlässig gelingt der Vorgang unter Luftabschluss in wenigen Millisekunden. Das Torsionalschweisssystem Soniqtwist ist in einer Sondermaschine integriert und verschweisst den Deckel zuverlässig öl- und gasdicht. (bm)
