Faulhaber: Planetengetriebe Geräuscharm, genau und zuverlässig antreiben

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

FAULHABER SA
FAULHABER Antriebssysteme
Nabtesco Precision Europe GmbH
eMDe Blechfabrik AG

Getriebe der aktuell vorgestellten Baureihe «GPT» von der Dr. Fritz Faulhaber GmbH & Co. KG, Schöneich, übertragen zuverlässig und geräuscharm besonders hohe Drehmomente.

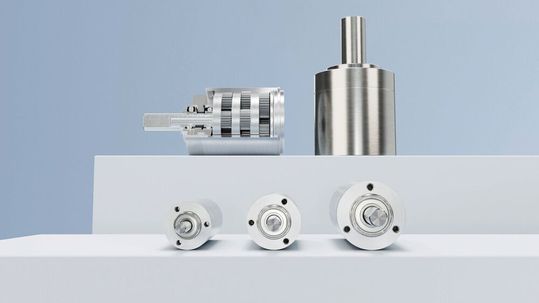

Planetengetriebe der Baureihe «GPT» mit 14 mm bis 42 mm stehen auch als besonders geräuscharme Ausführungen und zum Übertragen hoher Drehmomente in rauen Umgebungen zur Verfügung.(Bild: Faulhaber)
Planetengetriebe der Baureihe «GPT» mit 14 mm bis 42 mm stehen auch als besonders geräuscharme Ausführungen und zum Übertragen hoher Drehmomente in rauen Umgebungen zur Verfügung.
(Bild: Faulhaber)

Getriebe der Baureihe «GPT» sind mit bis zu sechs Planeten pro Stufe ausgeführt. Das ermöglicht eine hohe Leistungsdichte und somit kompakte Bauweise. Die Planetengetriebe mit 14 bis 42 mm Durchmesser bestehen aus gehärtetem Edelstahl. Ihre Komponenten sind geschweisst. Deshalb übertragen sie zuverlässig hohe Kräfte und Drehmomente. Sie tolerieren abrupte und sehr starke Lastwechsel. Je nach Variante sind Dauerdrehmomente zwischen 6 Nm und 18 Nm sowie bis zu 24 000 1/min Drehzahl möglich. Eine Vielzahl Untersetzungsverhältnisse von 3:1 bis 1437:1 steht zur Verfügung.

Besonders geräuscharm arbeiten die Getriebe der Variante «GPT LN». Zahnräder aus Kunststoff in der ersten Getriebestufe reduzieren beispielsweise bei den Ausführungen «22 GPT LN» und «32 GPT LN» den Geräuschpegel um bis zu 10 dB im Vergleich zur Standardausführung. Dennoch können bis zu 4 Nm beziehungsweise 12 Nm Spitzendrehmomente – sofern diese nur gelegentlich auftreten – übertragen werden. Die Planetengetriebe arbeiten zuverlässig bei -30 °C bis +110 °C Umgebungstemperatur.

Für raue Umgebungsbedingungen sind die Getriebe der Varianten «HT» ausgelegt. Mit ihrer angepassten Geometrie eignen sie sich für höhere Belastungen bei dynamischen Antrieben. Ausführungen mit drei und vier Getriebestufen stehen zur Verfügung. Von -30 °C bis +120 °C Betriebstemperatur übertragen sie auch bei häufigen Lastwechseln zuverlässig über lange Zeiträume hohe Drehmomente. Für hochgenaue Antriebe haben die Planetengetriebe nur 0,8 ° beziehungsweise 0,6 ° Winkelspiel. Somit können sie auch zum genauen Positionieren eingesetzt werden. Sämtliche Varianten sind so konstruiert und gefertigt, dass sie sich problemlos mit DC-Motoren der Reihen «GXR» und «SXR» von Faulhaber kombinieren lassen.

(kmu)
